B43541B8476M060

产品分类: 铝电解电容
厂牌: TDK
产品描述: 47μF 600V ±20% 2.47Ω@ 100Hz 5000h@ 85°C 600mA@ 100Hz 卡入式安装,按扣安装,通孔安装 25mm(长度)*27mm(高度)
供应商型号: ET-4469031
供应商: 海外现货
标准整包数: 1

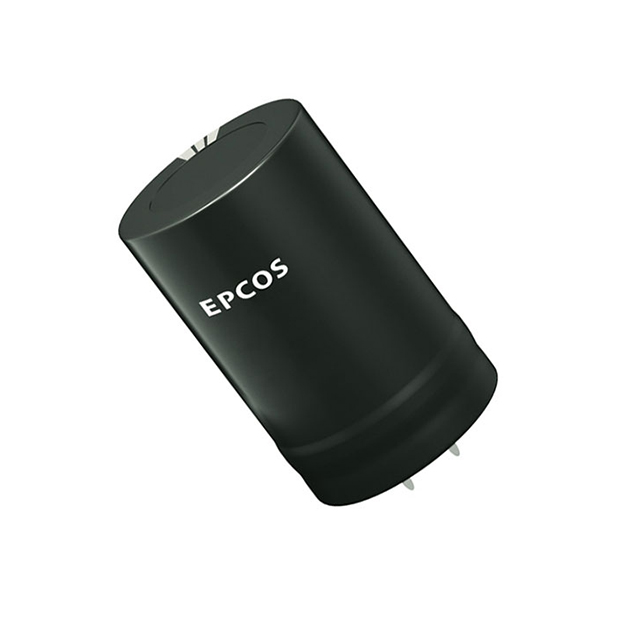

TDK 铝电解电容 B43541B8476M060

B43541B8476M060概述

    铝电解电容器(型号:B43541)技术手册解析

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于多种电路中。本手册介绍的产品——型号为B43541的铝电解电容器,是一款适用于高要求应用场合的高品质产品。这类电容器具备出色的额定电压承受能力和长使用寿命,适用于伺服驱动器、频率转换器、太阳能逆变器、不间断电源系统、专业电源和医疗设备等领域。需要注意的是,这些电容器不适用于汽车应用,除非另有规定。

    2. 技术参数


    - 额定电压范围:200 V DC 到 600 V DC
    - 额定电容范围:47 μF 到 2200 μF
    - 容差范围:±20%
    - 损耗角正切值(tan δ):
    - 20 °C, 120 Hz时:200-400 V DC:tan δ ≤ 0.15;450 V DC及以上:tan δ ≤ 0.20
    - 泄漏电流(Ileak):5分钟,20 °C条件下
    - 自感电感(ESL):约20 nH
    - 工作温度范围:-40 °C 至 +85 °C

    3. 产品特点和优势


    - 电压降额(0.91×VR):使电容器能够在105°C的工作温度下稳定运行,具体详情需咨询厂家。
    - 可选基底冷却功能:对于直径30到35毫米、长度35到55毫米的电容器,提供基底冷却以提升散热效率。
    - 超长使用寿命:在85°C条件下具有出色的可靠性和卓越的纹波电流能力。
    - 高频响应增强:改进后的高频响应性能。
    - 高温环境下低ESR表现:在超过50°C的工作条件下表现出色的低ESR特性。
    - 环保设计:符合RoHS标准,所有绝缘版本通过了IEC 60695-11-5标准的针焰测试。

    4. 应用案例和使用建议


    - 伺服驱动器:这些电容器适用于需要长时间稳定供电的应用,例如在工业自动化领域。
    - 太阳能逆变器:它们可以处理高电压和大电流,非常适合于可再生能源转换设备。
    - 医疗设备:其高可靠性使其成为关键医疗设备的理想选择。

    5. 兼容性和支持


    - 兼容性:与其他标准电气设备兼容,但具体集成时需考虑接口匹配。
    - 支持与维护:制造商提供了详尽的技术文档和支持,帮助客户更好地理解和利用该产品。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解答:确保按照手册中的指导进行安装,确保所有连接点稳固且无损伤。
    - 问题2:如何判断寿命?
    - 解答:参考手册中的“一般技术信息”部分了解如何解读使用寿命数据。

    7. 总结和推荐


    总结来看,型号为B43541的铝电解电容器以其优异的性能、长使用寿命及多功能性,在众多高要求应用场合中表现出色。建议对可靠性有严格要求的应用项目采用这款电容器。

B43541B8476M060参数

参数
电容值 47μF
额定电压 600V
容差 ±20%
ESR-等效串联电阻 2.47Ω@ 100Hz
纹波电流 600mA@ 100Hz
工作寿命 5000h@ 85°C
长*宽*高 25mm(长度)*27mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
包装方式 散装

B43541B8476M060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43541B8476M060数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43541B8476M060 B43541B8476M060数据手册

B43541B8476M060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3029 ¥ 44.8094
10+ $ 4.1584 ¥ 35.1381
50+ $ 3.3832 ¥ 28.5881
100+ $ 3.0335 ¥ 25.6327
200+ $ 2.7498 ¥ 23.2362
520+ $ 2.5657 ¥ 21.6801
2600+ $ 2.5145 ¥ 21.2472
5200+ $ 2.4632 ¥ 20.8143
库存: 0
