B32022H3473M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 47nF ±20% 聚丙烯 1.5KV 300V 通孔安装 18mm*8.5mm*14.5mm
供应商型号: 4141420
供应商: 海外现货
标准整包数: 5

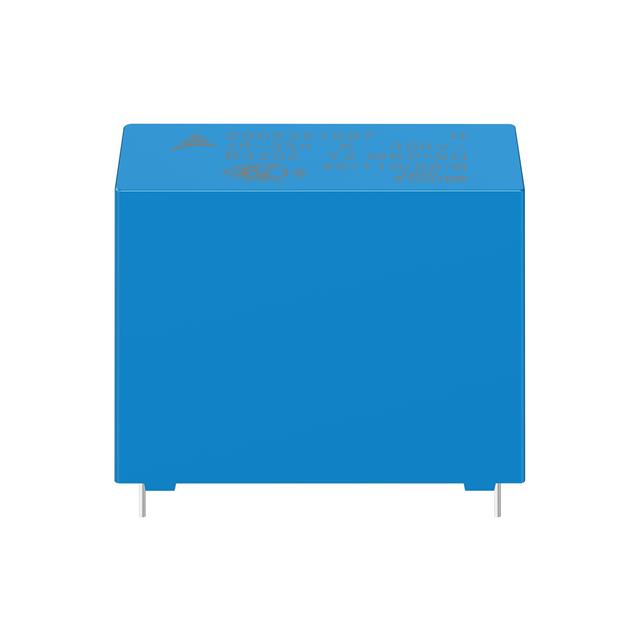

TDK 薄膜电容 B32022H3473M000

B32022H3473M000概述

    EMI Suppression Film Capacitors (MKP) B32021H/J ... B32026H/J 技术手册解析

    1. 产品简介


    产品类型:EMI抑制聚丙烯膜电容器(MKP)
    主要功能:用于电磁干扰抑制(EMI),适用于各种高频电路及电源系统。
    应用领域:广泛应用于电源、变频器、工业控制等领域,尤其是在要求高可靠性的应用中表现出色。

    2. 技术参数


    - 额定交流电压:300 V AC(50/60 Hz)
    - 最大连续直流电压:1500 V DC
    - 额定温度:+110°C
    - 最小类别温度:-40°C
    - 最大工作温度:+125°C(包括自加热效应)
    - 耐电压测试:终端之间为4000 V,2秒(C≤0.33 μF);3700 V,2秒(C>0.33 μF)
    - 损耗因子:在1 kHz下为1.0×10^-3
    - 绝缘电阻:初始值15000 MΩ或时间常数τ= CR·Rins为5000 s(对于C≤0.33 μF)
    - 电容容差:±10%(K),±20%(M)
    - 脉冲处理能力:dv/dt≤800 V/μs,k0≤667000 V^2/μs(适用于10 mm间距)
    - 允许AC电流:参见相关频率图表(适用于正弦波形,TA≤100°C且ΔESR<100%)
    - 最高温度下的电流:超过100°C时,需要根据工作温度进行电流降额处理
    - 并联配置:最多可并联8个电容器,但总并联电容增加时需降低测试电压

    3. 产品特点和优势


    - 符合标准:AEC-Q200认证
    - 尺寸小巧:适合紧凑型设计
    - 自愈性好:可以自动修复小损伤
    - 高电压耐受:适用于高压场合
    - 环保:符合RoHS标准
    - 阻燃等级:UL 94 V-0,被动阻燃等级B
    - 多种定制选项:可定制引线长度

    4. 应用案例和使用建议


    应用场景:
    - 用于电源输入端的Y2级噪声抑制
    - 电源线对地的应用
    使用建议:
    - 确保安装环境符合额定工作温度范围
    - 电路设计时注意并联配置的电压降额,避免超过规定的最大电压
    - 使用过程中注意散热,特别是在高功率应用中

    5. 兼容性和支持


    兼容性:
    - 与同系列其他型号和大多数标准电路板兼容
    支持:
    - 提供详细的焊接指南和环境适应性测试报告
    - 厂商提供售前咨询和技术支持服务

    6. 常见问题与解决方案


    - 问题:如何测试电容器的焊锡性?
    - 解答:遵循IEC 60068-2-20:2008标准,采用Ta测试方法
    - 问题:如何验证绝缘电阻?
    - 解答:测量100 V DC条件下的绝缘电阻,确保大于5000 s(对于C≤0.33 μF)

    7. 总结和推荐


    综合评估:
    - 这款电容器具有优秀的电磁干扰抑制能力,适合高压、高温环境的应用
    - 小巧的体积和良好的自愈性使其成为许多电力系统的理想选择
    - 符合严格的行业标准和测试要求
    推荐:
    - 强烈推荐在电源、变频器和工业控制系统等高可靠性要求的应用中使用这款电容器
    这款电容器凭借其卓越的性能和广泛的应用范围,在市场上具有很强的竞争优势,是工程师们的优选产品。

B32022H3473M000参数

参数
电容值 47nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 1.5KV
ESR-等效串联电阻 -
长*宽*高 18mm*8.5mm*14.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32022H3473M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32022H3473M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32022H3473M000 B32022H3473M000数据手册

B32022H3473M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.3486
50+ ¥ 3.091
250+ ¥ 2.8849
500+ ¥ 2.8334
1000+ ¥ 2.8334
2000+ ¥ 2.7819
10000+ ¥ 2.7819
20000+ ¥ 2.7819
库存: 845
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 16.74
