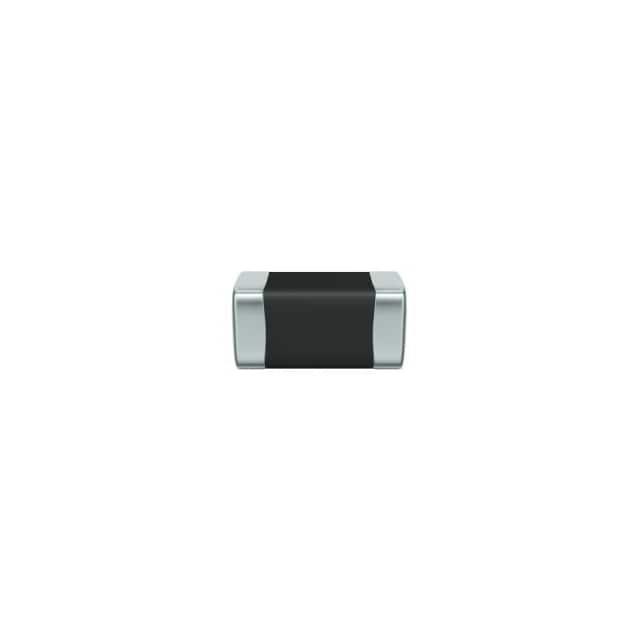

B57343V5103F360

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 10KΩ ±1% 180mW ±1% 3610K 3568K 3624K 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: 31M-B57343V5103F360
供应商: 云汉优选
标准整包数: 1

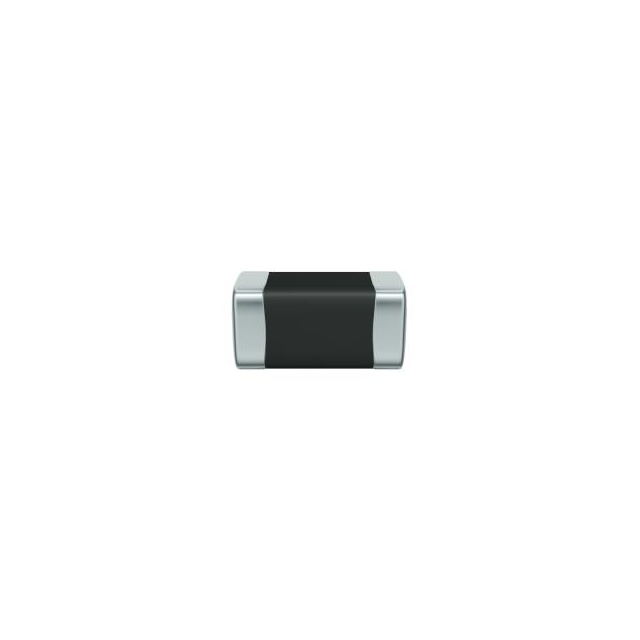

TDK NTC热敏电阻 B57343V5103F360

B57343V5103F360概述

    高质量文章:NTC热敏电阻——B573V5系列

    产品简介


    NTC热敏电阻(Negative Temperature Coefficient Thermistors)是一种温度系数为负的热敏电阻。这些热敏电阻主要用于温度测量和补偿。本文将重点介绍TDK Electronics AG的B573V5系列,这是一款专为汽车应用设计的表面贴装型NTC热敏电阻。该系列采用EIA标准的0603(1608)封装,具有镍阻挡层端接,适用于高达150°C的温度测量。

    技术参数


    - 操作温度范围:-40°C 至 150°C
    - 最大功率(在25°C时):180 mW
    - 电阻公差:±1%,±3%,±5%
    - 标称温度:25°C
    - 耗散系数(在PCB上):约3 mW/K
    - 热时间常数(在PCB上):约4秒
    - 热容(在PCB上):约12 mJ/K
    - 镀锡能力:符合J-STD-002标准

    产品特点和优势


    1. 资格认证:通过AEC-Q200 Rev-D认证,确保在高可靠性应用中的稳定性能。
    2. 结构优势:采用多层SMD结构和内电极设计,提供更好的机械强度。
    3. 环境适应性:在高温和高湿度环境中表现出色,长期老化稳定性好。
    4. 响应速度:快速响应时间,提高测量精度。
    5. 环保:100%无铅,符合环保要求。

    应用案例和使用建议


    B573V5系列广泛应用于汽车领域,如发动机冷却系统、空调系统及其它需要温度监测和补偿的应用。例如,在发动机冷却系统中,该热敏电阻可以用于监测发动机温度并实时调整冷却系统的运行状态。
    使用建议:
    - 确保在焊接过程中避免对热敏电阻造成过度热量损伤。
    - 建议使用短焊接时间以减少热应力对元件的影响。
    - 使用非活性或轻微活性助焊剂,以最小化焊接后残留物。

    兼容性和支持


    该产品与汽车电子系统中的其他电子元件高度兼容。制造商提供了详细的安装说明和技术支持文档,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 焊接时热敏电阻损坏:
    - 解决方案:使用适当的焊接时间和温度,并保持适当的距离。
    2. 长期稳定性不佳:
    - 解决方案:确保工作环境符合规定的温度和湿度条件。
    3. 焊接后失效:
    - 解决方案:遵循制造商提供的焊接指导,确保正确的焊接工艺和助焊剂选择。

    总结和推荐


    综上所述,B573V5系列NTC热敏电阻凭借其出色的可靠性和广泛的适用性,成为了汽车电子领域中的理想选择。其独特的镍阻挡层端接技术,确保了在恶劣环境下的稳定性和耐用性。强烈推荐此系列产品用于温度测量和补偿的应用场合。
    通过细致的技术规格和卓越的性能表现,B573V5系列展示了其在汽车电子领域的市场竞争力。如果您正在寻找一款高性能且可靠的NTC热敏电阻,这款产品将是您的最佳选择。

B57343V5103F360参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 180mW
B25/50 3568K
B25/100 3624K
B0/50 -
B25/75 -
B25/85 3610K
B值容差 ±1%
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B57343V5103F360厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57343V5103F360数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57343V5103F360 B57343V5103F360数据手册

B57343V5103F360封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1875
50+ ¥ 0.9578
150+ ¥ 0.7897
500+ ¥ 0.7003
2000+ ¥ 0.6455
4000+ ¥ 0.606
库存: 8000
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 5.93
