首页  >  产品百科  >  B32923C3474M000

B32923C3474M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 470nF ±20% 聚丙烯 630V 305V 通孔安装 26.5mm*8.5mm*16.5mm
供应商型号: UA-B32923C3474M000
供应商: 海外现货
标准整包数: 1

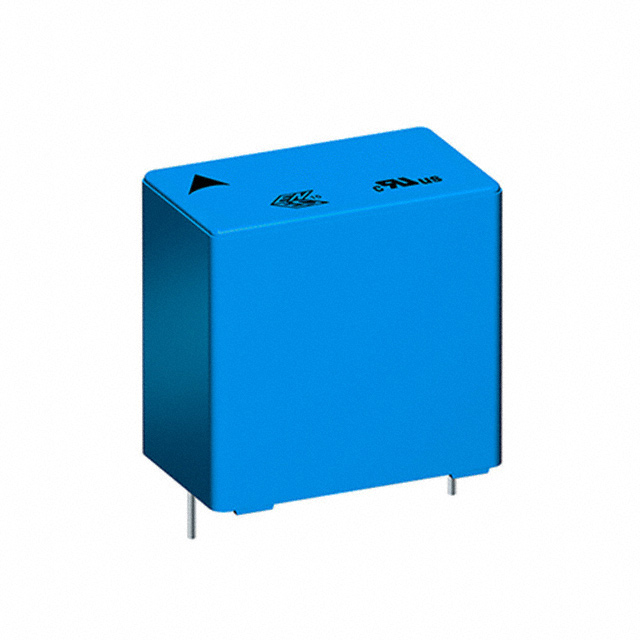

TDK 薄膜电容 B32923C3474M000

B32923C3474M000概述

    EPCOS B32921C/D to B32928C/D EMI Suppression Capacitors

    产品简介


    EPCOS B32921C/D 到 B32928C/D 系列是用于电磁干扰(EMI)抑制的聚丙烯薄膜电容器(MKP)。这些电容器特别设计用于电源线中的 X2 类别应用,如功率计量设备、白色家电控制单元和其他传感器应用。它们广泛应用于各种“线路对地”和“线路对线路”场景,有效抑制电网中的电磁干扰。

    技术参数


    - 额定电压:305 V AC(50/60 Hz)
    - 最大工作温度:+110°C
    - 尺寸范围:铅间距 10 mm 至 52.5 mm
    - 容值范围:0.010 μF 至 30 μF
    - 绝缘电阻:最小 100 MΩ
    - 耐压测试:直流 2121 V,2 s (对于 C ≤ 10 μF)/ 1312 V,2 s (对于 C > 10 μF)
    - 温度范围:40/105/56(ENEC10),40/110/56(ENEC15)
    - 频率响应:阻抗 Z 和容性电流 IRMS 随频率变化的典型值

    产品特点和优势


    - 非常小的尺寸:适合紧凑型电路设计
    - 自愈性:损坏后能自动修复,提高可靠性
    - 无铅焊接端子:符合 RoHS 标准
    - 卤素无材料:环保要求下具备更高的安全性

    应用案例和使用建议


    - 功率计量设备:适用于需要高精度和稳定性的电力计量系统。
    - 白色家电控制单元:适用于高压环境下的可靠应用。
    - 传感器应用:提供精确且稳定的信号处理能力。
    使用建议:
    - 确保安装环境温度不超过+110°C。
    - 使用正确的焊接工艺,如波峰焊,确保焊接温度不超过120°C。
    - 对于手动或选择性焊接,建议使用温度低于360°C的烙铁,并保持接触时间不超过3秒。

    兼容性和支持


    - 认证:符合 EN 60384-14, IEC 60384-14, UL 1414, UL 1283, CSA C22.2 No. 1, CSA C22.2 No. 8 等标准。
    - 供货方式:裸装(untaped)、弹夹包装(Ammo pack)和卷盘(Reel)。
    - 技术支持:如有疑问,可参考 EPCOS Film Capacitor 数据手册获取更多信息。

    常见问题与解决方案


    - 问题:长时间高温导致性能下降。
    - 解决方案:确保焊接过程中避免长时间暴露在高温下,采用适当的冷却措施。
    - 问题:电磁干扰消除效果不佳。
    - 解决方案:根据具体应用环境调整电容器的安装位置和数量,确保满足相关 EMC 规范。

    总结和推荐


    EPCOS B32921C/D 到 B32928C/D 系列 EMI 抑制电容器在 X2 类别应用中表现出色,具有出色的稳定性和鲁棒性。其紧凑的设计、自愈性和环保特性使其成为众多应用场景的理想选择。我们强烈推荐此系列电容器用于要求高性能和可靠性的场合。

B32923C3474M000参数

参数
电容值 470nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 305V
长*宽*高 26.5mm*8.5mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32923C3474M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32923C3474M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32923C3474M000 B32923C3474M000数据手册

B32923C3474M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3388 ¥ 2.8387
486+ $ 0.3375 ¥ 2.8283
1171+ $ 0.3338 ¥ 2.7968
2648+ $ 0.3238 ¥ 2.713
10200+ $ 0.2488 ¥ 2.0845
30600+ $ 0.2263 ¥ 1.896
库存: 4248
起订量: 370 增量: 510
交货地:
最小起订量为:1
合计: ¥ 2.83
