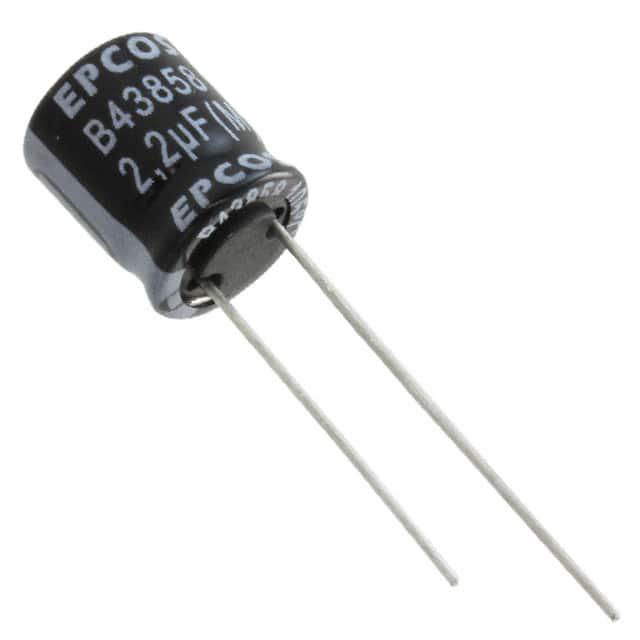

B43858C5225M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.2μF 450V ±20% 5000h@ 105°C 100mA@ 100kHz 通孔安装 10mm*12.5mm*13.5mm
供应商型号: 495-6015-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B43858C5225M000

B43858C5225M000概述

    铝电解电容器——型号B43858技术手册

    1. 产品简介


    铝电解电容器是一种单端式电容器,适用于各种高频应用。型号为B43858的铝电解电容器是专为电子镇流器设计的长寿命等级电容器。其主要用于电子镇流器和电源供应设备中。

    2. 技术参数


    以下是从技术手册中提取的关键技术规格和参数:
    - 额定电压(VR):160V DC到450V DC
    - 浪涌电压(VS):1.1倍额定电压
    - 标称电容(CR):2.2μF到330μF
    - 电容公差:±20%
    - 损耗角正切(tan δ):
    - 20°C,120Hz,VR≤350V DC:最大值为0.20
    - 20°C,120Hz,VR≥400V DC:最大值为0.24
    - 泄漏电流(Ileak)(20°C,5分钟):符合标准
    - 有效寿命:105°C时,在额定电压(VR)和交流电流(IAC,R)条件下超过5000小时
    - 振动测试:参照IEC 60068-2-6标准,测试Fc:位移幅度1.5mm,频率范围10-2000Hz,最大加速度20g,持续时间3×2小时
    - 湿热测试:参照IEC 60068-1标准
    - 封装形式:单端式电容器有多种配置,包括散装、带包装、切割引线、折弯引线等

    3. 产品特点和优势


    - 高纹波电流能力:在高频应用中具有出色表现
    - 长寿命:在高温环境下能保持长期稳定工作
    - RoHS兼容:符合环保标准
    - 结构坚固:采用径向引脚、充放电保护设计、铝壳绝缘套筒、负极标志和安全排气阀

    4. 应用案例和使用建议


    这些电容器广泛应用于电子镇流器和电源供应设备中。具体应用包括:
    - 电子镇流器:例如用于荧光灯或其他灯具的镇流器
    - 电源供应:在开关电源和直流稳压电源中使用
    使用建议:
    - 在使用过程中确保安装环境符合规定的温度和湿度要求
    - 注意电解液的安全处理,避免皮肤接触和眼睛溅入
    - 根据应用需求选择适当的额定电压和电容值

    5. 兼容性和支持


    该型号的电容器与其他电子元件和设备具有良好的兼容性。制造商提供详细的订购代码和技术支持信息。订购代码详细说明了不同的引线配置和包装形式。

    6. 常见问题与解决方案


    根据技术手册,常见问题及解决方案包括:
    - 问题:电解液泄露
    - 解决办法:检查连接点并重新密封,如必要可更换电容器
    - 问题:使用寿命短
    - 解决办法:确认应用环境符合规定条件,并定期检测电容器性能

    7. 总结和推荐


    综上所述,型号B43858的铝电解电容器具备高可靠性、长寿命和广泛的适用性。特别是在高温和高频应用环境中表现出色。因此,强烈推荐在需要稳定性能和可靠性的应用中使用这款电容器。
    结论:该产品是一款优质的铝电解电容器,特别适合于电子镇流器和电源供应设备。如果您正在寻找高性能且可靠的铝电解电容器,型号B43858是一个不错的选择。

B43858C5225M000参数

参数
电容值 2.2μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 100mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 10mm*12.5mm*13.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43858C5225M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43858C5225M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43858C5225M000 B43858C5225M000数据手册

B43858C5225M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
