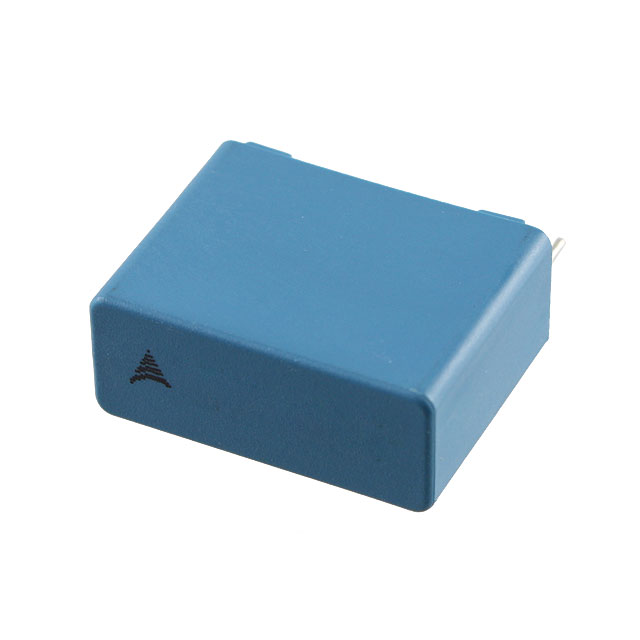

B32653A3225J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2μF ±5% 聚丙烯 250V 160V 通孔安装 26.5mm*14.5mm*29.5mm
供应商型号: 495-B32653A3225J000-ND
供应商: Digi-Key
标准整包数: 1
TDK 薄膜电容 B32653A3225J000

B32653A3225J000概述

    高性能聚丙烯薄膜电容器(MKP)B32651至B32658技术手册

    一、产品简介


    本手册介绍了型号为B32651至B32658的聚丙烯薄膜电容器(MKP)系列,适用于电子镇流器、开关电源、IGBT、吸收回路等领域。这些电容器具有高脉冲强度、高接触可靠性及低感抗等显著特点,采用环保无卤材料,并符合AEC-Q200D标准,广泛应用于工业自动化、新能源及通信设备等场景。

    二、技术参数


    | 参数 | 规格 |

    | 最大工作温度 | 110°C |
    | 气候类别 | 55/100/56 (IEC 60068-1:2013) |
    | 绝缘材料 | 聚丙烯 (PP) |
    | 尺寸公差 | ±0.4 mm |
    | 引脚直径 | 0.6 - 1.2 mm |
    | 额定电压 (DC) | 1250V至2000V |
    | 额定电压 (AC) | 450V至1000V |
    | 容量范围 (nF) | 2.2至10000 |

    三、产品特点和优势


    1. 高脉冲强度:特别适合高能效转换电路,如开关电源和逆变器。
    2. 高接触可靠性:确保长期稳定运行,降低故障率。
    3. 非常低的感抗:适用于高频应用场合。
    4. 无卤素和RoHS兼容:符合环保标准,更加安全可靠。
    5. AEC-Q200D认证:保证了其在汽车和工业应用中的稳定性与耐用性。
    6. 可选低高度封装:B32651-B32658系列提供了低高度版本,满足空间受限的设计需求。

    四、应用案例和使用建议


    - 电子镇流器:在照明系统中用于提高能效并减少电磁干扰。
    - 开关电源:作为储能和滤波元件,提高电源系统的稳定性和效率。
    - IGBT:吸收回路中用于抑制过压脉冲。
    - 吸收回路:用于保护电路免受瞬态高压的影响。
    使用建议:
    - 在选择电容器时需注意电容值、额定电压以及最高工作温度的要求。
    - 确保正确处理静电,避免损坏敏感元件。
    - 设计布线时应考虑引脚间距和封装尺寸,合理规划电路板布局。

    五、兼容性和支持


    - 具备多种封装选项(散装、弹药包和盘式卷绕),便于不同生产需求。
    - 与主流焊接工艺兼容,易于集成到现有生产线。
    - 厂商提供详尽的技术文档和支持服务,包括定制化需求的响应机制。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现引脚弯曲 | 使用专用夹具固定引脚,避免手动弯曲 |
    | 长期工作后发现电容值下降 | 检查是否达到最大工作温度限制 |
    | 出现过压或过电流情况 | 添加外部保护电路,确保在安全范围内 |
    | 接触电阻异常高 | 重新清洁焊点,检查焊接质量 |

    七、总结和推荐


    聚丙烯薄膜电容器B32651至B32658凭借其优异的性能参数、广泛的适用范围及强大的支持体系,在众多领域展现出卓越的应用价值。无论是追求高性能还是环保要求严格的项目,这些电容器都是理想的选择。强烈推荐给需要高性能、高可靠性的设计工程师们。
    请注意,本文档中的所有数据均为制造商提供的规格说明,建议在具体应用前仔细查阅完整的数据手册并进行充分验证。

B32653A3225J000参数

参数
电容值 2.2μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 26.5mm*14.5mm*29.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32653A3225J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32653A3225J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32653A3225J000 B32653A3225J000数据手册

B32653A3225J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.024 ¥ 25.5528
10+ $ 2.1697 ¥ 18.3341
50+ $ 1.7164 ¥ 14.3643
260+ $ 1.4443 ¥ 12.0872
520+ $ 1.3544 ¥ 11.3348
1040+ $ 1.2761 ¥ 10.6797
2600+ $ 1.1878 ¥ 9.9405
5200+ $ 1.1448 ¥ 9.5804
库存: 1010
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.55
