B81141C1224M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±20% 涤纶 440V 通孔安装 31.5mm*12.5mm*21.5mm
供应商型号: 495-B81141C1224M000-ND
供应商: Digi-Key
标准整包数: 1

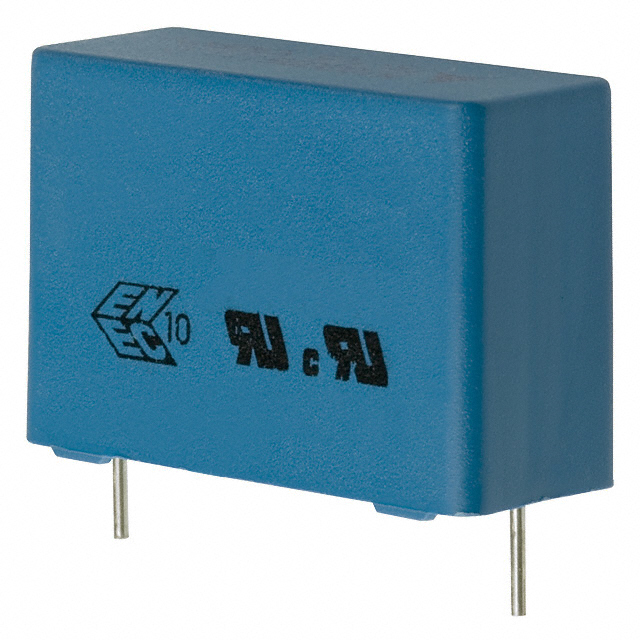

TDK 薄膜电容 B81141C1224M000

B81141C1224M000概述

    电子元器件产品技术手册解析:EMI抑制电容器(MKT)B81141

    产品简介


    EMI抑制电容器(MKT)B81141是一款适用于X1类干扰抑制的电容器,广泛应用于交流电路的“线间”应用。该系列电容器采用聚酯薄膜作为介质材料,具备自愈性、高可靠性和稳定的电气性能,适用于工业和商业设备中的电源滤波和电磁干扰抑制。

    技术参数


    - 最大工作温度:85°C
    - 气候类别(IEC 60068-1):40/085/21
    - 引脚类型:平行导线引脚,无铅镀锡
    - 标准引脚长度:6 ± 1 mm
    - 封装材料:塑料外壳(UL 94 V-0)
    - 密封材料:环氧树脂密封(UL 94 V-0)
    - 绝缘电阻(20°C,相对湿度≤65%):
    - ≤ 0.33 µF时:≥ 30 MΩ
    - > 0.33 µF时:≥ 10 000 s
    - 直流测试电压:2500 V,持续2秒
    - 最大连续交流电压:440 V(50/60 Hz)
    - 额定交流电压(IEC 60384-14):440 V(50/60 Hz)
    - 最大连续直流电压:1000 V
    - 工作交流电压(高温下):
    - TA ≤ 85 °C时:Vop = VAC(连续)
    - TA ≤ 85 °C时:Vop = 1.25 × VAC(1000小时)

    产品特点和优势


    - 自愈性:能够在电介质击穿后恢复其正常功能,提高电容器的使用寿命和可靠性。
    - 稳定性:在广泛的温度和湿度范围内具有出色的稳定性能。
    - 耐久性:在高温、高湿度环境下表现出良好的耐久性。
    - 高可靠性:适用于高压和高频应用,能够承受高脉冲电压变化率。
    - 多样的容值选择:提供多种容值选项以满足不同应用需求。

    应用案例和使用建议


    该电容器被广泛用于各种电磁干扰抑制应用中,特别是在高电压、高频的工业和商业环境中。例如,在电机驱动系统、变频器和开关电源等场合中,该电容器可以有效抑制共模噪声,提高系统的整体性能。
    使用建议:
    - 在使用前检查电容器的引脚长度是否符合要求。
    - 安装时应确保电容器与散热片紧密接触,以提高散热效果。
    - 使用过程中定期检查电容器的工作状态,确保其性能稳定。

    兼容性和支持


    - 兼容性:该电容器可与各种标准电气设备兼容,适用于多种工业和商业应用。
    - 支持服务:制造商提供技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题:电容器出现异常发热现象。
    - 解决方案:检查安装是否正确,确保电容器与散热片良好接触;确认工作电压是否超出额定范围。

    - 问题:电容器失效或无法正常工作。
    - 解决方案:检查引脚连接是否牢固,确认安装位置是否存在短路风险;联系制造商进行故障排查和维修。

    总结和推荐


    EMI抑制电容器(MKT)B81141凭借其卓越的电气性能、稳定性和高可靠性,在多种电磁干扰抑制应用中表现出色。该电容器不仅适用于工业和商业设备中的电源滤波,还适用于需要高可靠性的关键应用场合。建议在设计电磁干扰抑制电路时优先考虑此产品,以获得最佳的性能和用户体验。

B81141C1224M000参数

参数
电容值 220nF
容差 ±20%
介电材料 涤纶
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 440V
长*宽*高 31.5mm*12.5mm*21.5mm
安装方式 通孔安装
零件状态 停产
包装方式 散装,托盘

B81141C1224M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B81141C1224M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B81141C1224M000 B81141C1224M000数据手册

B81141C1224M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1688 ¥ 35.2264
10+ $ 2.9266 ¥ 24.4916
50+ $ 2.4313 ¥ 20.347
280+ $ 2.0544 ¥ 17.1932
560+ $ 1.9359 ¥ 16.2012
1120+ $ 1.9345 ¥ 16.1896
库存: 840
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.22
