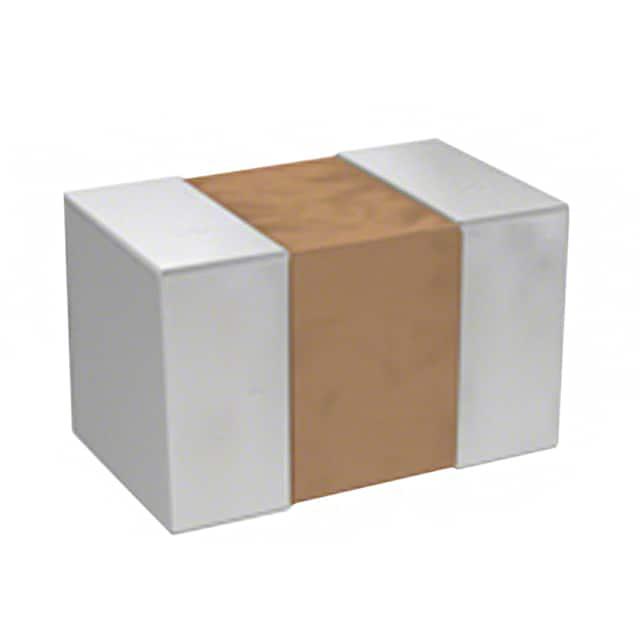

CGJ3E2X7R1C104K080AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 100nF ±10% X7R 16V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号:
供应商:
标准整包数: 0
TDK 陶瓷电容 CGJ3E2X7R1C104K080AA

CGJ3E2X7R1C104K080AA概述

    # 高可靠性通用型多层陶瓷片式电容器(MLCC)技术手册

    产品简介


    本手册介绍了TDK的CGJ系列多层陶瓷片式电容器(MLCC),产品涵盖了从微型的CGJ2到较大的CGJ6尺寸型号。这些电容器以其卓越的可靠性和长寿命闻名,广泛应用于智能电表、工业设备、通信基站、LED照明及医疗设备等领域。CGJ系列电容器符合AEC-Q200标准,具有高可靠性,并提供不同的温度系数选项以满足特定的应用需求。

    技术参数


    基本规格
    - 类型: CGJ2 [EIA CC0402],CGJ3 [EIA CC0603],CGJ4 [EIA CC0805],CGJ5 [EIA CC1206],CGJ6 [EIA CC1210]
    - 封装尺寸: 长度×宽度 (mm)
    - CGJ2: 1.00×0.50
    - CGJ3: 1.60×0.80
    - CGJ4: 2.00×1.25
    - CGJ5: 3.20×1.60
    - CGJ6: 3.20×2.50
    - 温度特性: C0G (-55°C~+125°C, 0±30ppm/°C),X7R (-55°C~+125°C, ±15%)
    - 额定电压: 6.3V (0J),10V (1A),16V (1C),25V (1E),50V (1H)
    技术参数详情
    | 参数 | 值 |

    | 电容范围 | 1 pF 至 100,000 pF |
    | 容差 | C0G: ±0.25pF,X7R: ±10% |
    | 包装方式 | 178 mm Reel, 4 mm 或 2 mm间距 |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    1. 高可靠性: 符合AEC-Q200要求,确保在严苛环境中长期稳定运行。
    2. 长寿命设计: 特别适合需要长时间使用寿命的应用。
    3. 高精度温度补偿: C0G电介质提供精确的温度稳定性,适用于敏感电路。
    4. 支持UHF RFID: 可选配超高频RFID标签以实现库存管理等功能。
    5. 防伪保护: 提供密封条以验证产品真实性。

    应用案例和使用建议


    应用案例
    - 智能电网中的计量设备
    - 太阳能微逆变器和充电站
    - 军事通信设备
    - 医疗设备的信号处理模块
    使用建议
    1. 在高频滤波应用中,选择X7R电介质可以有效应对宽温范围变化。
    2. 在对温度补偿要求较高的场合(如精密仪器),推荐使用C0G电介质。
    3. 确保安装环境温度控制在推荐范围内(-55°C至+125°C),以避免性能退化。

    兼容性和支持


    - 兼容性: CGJ系列可与其他标准EIA封装产品互换,方便集成。
    - 技术支持: TDK提供详尽的技术文档和支持服务,帮助客户快速部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移超出预期 | 确认所选电介质是否为C0G,因其具备低温度漂移特性。 |
    | 焊接后性能不稳定 | 检查焊接工艺是否符合标准,确保焊点清洁且无气泡。 |
    | 设备出现异常断电 | 核查电容是否在额定电压下工作,避免过压现象。 |

    总结和推荐


    CGJ系列多层陶瓷片式电容器凭借其高可靠性、出色的温度特性及广泛的应用场景,在工业和消费电子领域展现出极强的竞争优势。尤其在需要高精度和长期稳定性的场合,该系列产品是理想的选择。我们强烈推荐这款产品用于需要高质量电容的场景中。
    如果您的应用涉及严格环境或需长期运行,请优先考虑此款电容器。

CGJ3E2X7R1C104K080AA参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装
