首页  >  产品百科  >  B32672P5155K000

B32672P5155K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.5μF ±10% 聚丙烯,金属化 520V 200V 通孔安装 18mm*11mm*18.5mm
供应商型号: 495-4727-ND
供应商: Digi-Key
标准整包数: 1

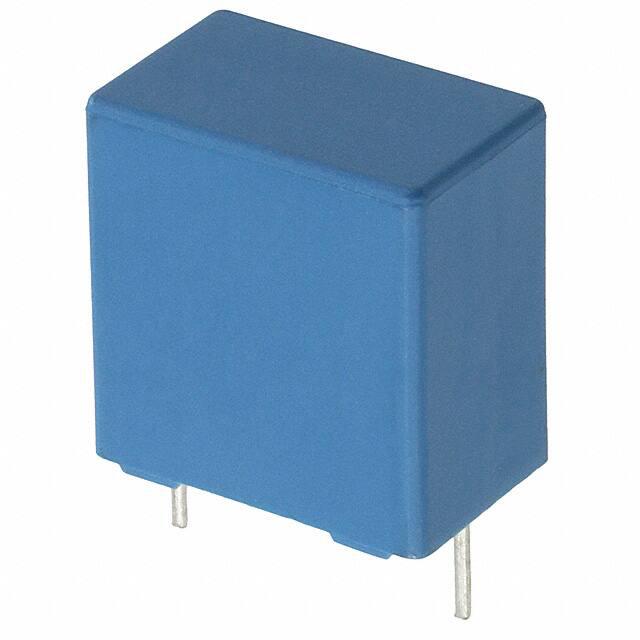

TDK 薄膜电容 B32672P5155K000

B32672P5155K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    类型和主要功能:
    本文档介绍了EPCOS AG公司的Metallized Polypropylene Film Capacitors(MKP),型号为B32671P至B32673P。这些电容器专为功率因数校正(PFC)设计,是薄膜电容的一种。它们采用聚丙烯(PP)作为介质,具备高度紧凑的设计和出色的自愈合性能,适用于高频率交流操作。
    应用领域:
    这些电容器广泛应用于电力系统中的功率因数校正,尤其是在工业和商业电源管理系统中,以提高能效和减少电能浪费。

    技术参数


    - 最大工作温度: 125°C
    - 环境类别(IEC 60068-1:2013): 55/110/56
    - 额定电压(VR):
    - B32671P: 450V DC
    - B32672P: 520V DC
    - B32673P: 630V DC
    - 电容值(CR): 见技术手册详细列表
    - 介电损耗(tan δ): 在20°C时,1 kHz下的上限值为1.0,10 kHz下为2.5,100 kHz下为25.0
    - 绝缘电阻(Rins): 在100 V或时间常数(τ = CR × Rins)下,20°C,相对湿度≤65%,初始最小值为30 GΩ(CR ≤ 0.33 μF)或10000 s(CR > 0.33 μF)

    产品特点和优势


    - 非常紧凑的设计: 尺寸小,便于集成。
    - 高纹波电流和峰值电流能力: 可实现高频率交流操作。
    - 高压能力: 额定电压高达630V DC。
    - 优异的自愈合性能: 在电介质局部击穿的情况下,能自我修复。
    - RoHS兼容: 符合环保要求。
    - 无卤素: 环保友好。
    - AEC-Q200D合规: 适用于汽车电子领域。

    应用案例和使用建议


    这些电容器主要用于电力系统中的PFC电路,以提高系统的功率因数。对于工业应用中的电机驱动系统,PFC可以显著降低无功功率损耗。在使用这些电容器时,需注意其额定电压和频率范围,确保在规定的工作条件下使用,以避免过载或损坏。
    建议根据实际应用需求选择合适的电容器型号,特别是电容值和额定电压的选择要符合系统的具体要求。在使用过程中,定期进行维护检查,以确保其长期稳定运行。

    兼容性和支持


    这些电容器可与各种电子元件和设备兼容,广泛用于不同类型的电路设计中。EPCOS AG公司提供了详尽的技术支持和维护信息,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值变化超过规定范围 | 检查是否超出了规定的温度和湿度条件,确保工作环境符合要求。 |
    | 故障率高于预期 | 检查安装过程是否有误,确认所有连接和焊接点都牢固可靠。 |

    总结和推荐


    总体而言,EPCOS AG的B32671P至B32673P系列MKP电容器具备紧凑设计、高可靠性及优异的自愈合性能,适用于高频率交流操作和高压环境,是PFC应用的理想选择。它们的高性能和可靠性使得这些电容器成为工业应用和商业电源管理系统的理想之选。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高可靠性和高效率功率因数校正的应用中使用这些电容器。

B32672P5155K000参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 520V
长*宽*高 18mm*11mm*18.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32672P5155K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672P5155K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672P5155K000 B32672P5155K000数据手册

B32672P5155K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.564 ¥ 13.2158
10+ $ 0.9731 ¥ 8.2225
50+ $ 0.7471 ¥ 6.2526
300+ $ 0.6162 ¥ 5.1571
600+ $ 0.5809 ¥ 4.8611
1200+ $ 0.5518 ¥ 4.6176
2700+ $ 0.5242 ¥ 4.3866
5100+ $ 0.5065 ¥ 4.239
库存: 12692
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.21
直接购买
加入购物车
