首页  >  产品百科  >  C1608X7R1A155K080AC

C1608X7R1A155K080AC

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1.5μF ±10% X7R 10V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: M-C1608X7R1A155K080AC
供应商: Future
标准整包数: 4000

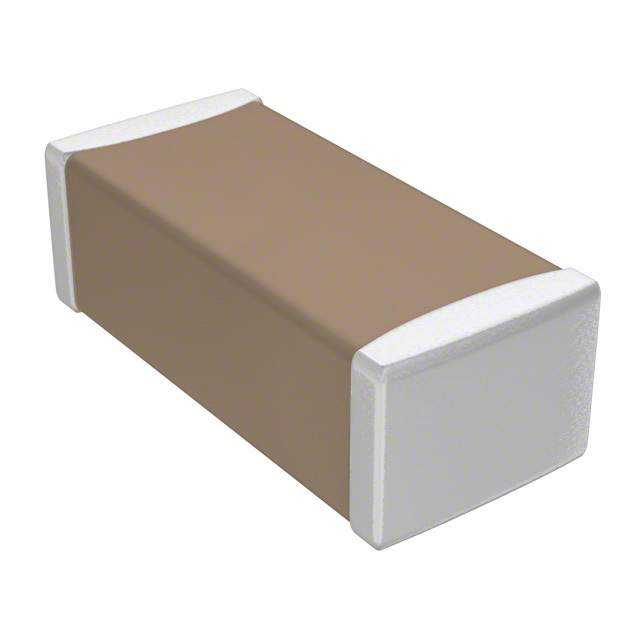

TDK 陶瓷电容 C1608X7R1A155K080AC

C1608X7R1A155K080AC概述

    # 高质量MLCC产品综述

    产品简介


    本产品为多层陶瓷片式电容器(MLCC),是一种表面贴装元件,具有多层陶瓷介质与内电极交替堆叠的结构。这类电容器以其紧凑的体积、高可靠性和优越的频率特性(如低ESR和低ESL)而闻名。其适用范围广泛,主要应用于消费电子、移动设备、服务器、PC、平板电脑及电源电路等领域。
    基本规格
    - 类型:C0402 [01005英寸]、C0603 [0201英寸]、C1005 [0402英寸]、C1608 [0603英寸]、C2012 [0805英寸]、C3216 [1206英寸]、C3225 [1210英寸]、C4532 [1812英寸]、C5750 [2220英寸]
    - 最大额定电压:75V
    - 容量范围:高达100µF
    - 工作温度范围:最低至-55°C,最高至+125°C

    技术参数


    以下为各型号的主要技术参数:
    | 尺寸 | L (mm) | W (mm) | T (mm) | B (mm) | G (mm) |
    |
    | C0402 | 0.40 | 0.20 | 0.20 | 0.07 | 0.14 |
    | C0603 | 0.60 | 0.30 | 0.30 | 0.10 | 0.20 |
    | C1005 | 1.00 | 0.50 | 0.50 | 0.10 | 0.30 |
    | C1608 | 1.60 | 0.80 | 0.80 | 0.20 | 0.30 |
    | C2012 | 2.00 | 1.25 | 1.25 | 0.20 | 0.50 |
    | C3216 | 3.20 | 1.60 | 1.60 | 0.20 | 1.00 |
    | C3225 | 3.20 | 2.50 | 2.50 | 0.20 | — |
    | C4532 | 4.50 | 3.20 | 3.20 | 0.20 | — |
    | C5750 | 5.70 | 5.00 | 2.80 | 0.20 | — |
    其他技术指标:
    - 温度特性:C0G、X5R、X6S、X7R等
    - 额定电压:4V、6.3V、10V、16V、25V、35V、50V、75V
    - 容量代码:根据三位数字编码表示,单位为pF(皮法)

    产品特点和优势


    1. 机械强度高:由于单体结构的设计,确保了产品的高可靠性。
    2. 优秀的频率特性:得益于简单的设计,实现了低ESR和低ESL,从而减少了自热效应并增强了抗纹波能力。
    3. 无极性设计:适合正负极性不同的应用场景。

    应用案例和使用建议


    MLCC广泛应用于消费类电子产品、通信设备和个人计算设备中。例如,在手机和平板电脑中,它们常用于滤波、旁路和耦合电路;在服务器电源模块里,则扮演着关键的角色以稳定输出电压。为了最大化利用这些电容器的优势,在选择具体型号时需要考虑工作电压、容值需求以及环境温度等因素。
    对于设计师而言,应当注意避免将此类电容器用于航空航天、核能设施或医疗设备等对安全性和可靠性要求极高的场合。此外,在任何设计过程中都要考虑到保护电路的重要性,同时遵循制造商提供的所有安全指南。

    兼容性和支持


    这些MLCC产品与大多数主流电子元器件兼容良好,且厂商提供了详尽的技术文档和支持服务。如果您正在寻找定制解决方案或者遇到了特定问题,可以通过联系当地销售代表获得进一步的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在高温环境下表现不稳定 | 确认选择了合适的温度特性(如C0G或X7R) |
    | 电容量超出预期范围 | 检查实际安装位置是否正确 |
    | 焊接后出现开裂 | 使用适当的焊接工艺和技术 |

    总结和推荐


    综上所述,TDK公司的多层陶瓷片式电容器系列在性能上表现出色,尤其适合通用电子设备的应用场景。无论是从性价比还是功能性角度来看,它们都展现了卓越的价值。因此,我们强烈推荐这一系列产品给那些寻求高性能但又经济实惠的选择的专业人士。不过,在决定采购之前,请务必查阅最新的交付规格书,并确保符合您的项目需求。

C1608X7R1A155K080AC参数

参数
电容值 1.5μF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1608X7R1A155K080AC厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1608X7R1A155K080AC数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1608X7R1A155K080AC C1608X7R1A155K080AC数据手册

C1608X7R1A155K080AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0384 ¥ 0.3246
8000+ $ 0.0371 ¥ 0.3132
16000+ $ 0.0365 ¥ 0.3086
20000+ $ 0.0363 ¥ 0.3067
60000+ $ 0.0352 ¥ 0.2974
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1298.4
