首页  >  产品百科  >  B43713B6228M000

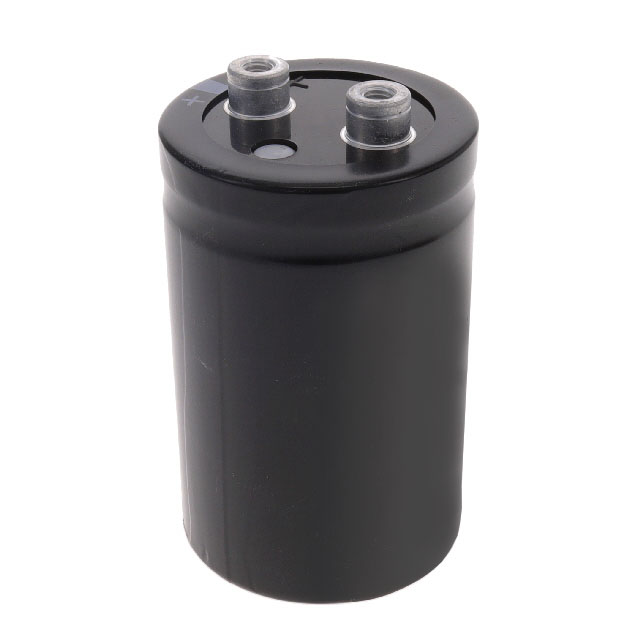

B43713B6228M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.2mF 500V ±20% 45mΩ@ 100Hz 12000h@ 85°C 10A@ 100Hz 底座安装,螺纹安装 76.9mm(长度)*97.7mm(高度)
供应商型号: 495-B43713B6228M000-ND
供应商: Digi-Key
标准整包数: 32
TDK 铝电解电容 B43713B6228M000

B43713B6228M000概述

    铝电解电容器技术手册解析

    1. 产品简介


    产品类型:
    铝电解电容器,采用螺丝端子连接方式。
    主要功能:
    这些电容器具备高纹波电流能力、极长使用寿命和高可靠性,特别适用于高频转换器、风力发电转换器、太阳能逆变器及专业电源供应系统。
    应用领域:
    广泛应用于频率转换器、风力发电转换器、太阳能逆变器、专业电源供应系统和不间断电源系统(UPS)。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 200...500 V DC |
    | 脉冲电压 | 1.15 额定电压(额定电压≤250 V DC) |
    | 1.10 额定电压(额定电压≥350 V DC) |
    | 额定容量 | 820...33000 μF |
    | 容量容差 | ±20% |
    | 损耗因子(20°C, 120 Hz) | ≤ 0.20 |
    | 泄漏电流(20°C, 5 min)
    | 最大阻抗(20°C) | 20...45 mΩ |
    | 纹波电流能力 | 34 A ~ 89 A(根据直径不同) |

    3. 产品特点和优势


    - 高纹波电流能力: 可承受高纹波电流,特别适合于需要高稳定性的应用场景。
    - 极长使用寿命: 设计寿命长达数千小时,确保长时间运行稳定性。
    - 高可靠性: 优异的电气特性和小型化设计使得其在恶劣环境下也能保持高效运行。
    - 可靠接触: 全焊接结构确保可靠的电气连接。
    - 防反接设计: PAPR终端可有效防止极性反接,提高安装安全性。

    4. 应用案例和使用建议


    应用案例:
    - 在频率转换器中,确保电流波动平稳,提高设备整体效率。
    - 在风力发电系统中,应对极端温度和振动,保证电力系统的持续稳定输出。
    - 在太阳能逆变器中,提供可靠的储能和滤波效果,确保电能转换的高效率和稳定性。
    使用建议:
    - 在使用过程中注意散热管理,以延长电容器的使用寿命。
    - 遵循正确的安装和维护指南,避免不当操作导致的损坏。

    5. 兼容性和支持


    - 兼容性: 与多种类型的设备和其他电子元件兼容,确保系统集成的灵活性和便利性。
    - 支持和服务: 厂商提供详尽的技术文档和售后支持,帮助客户解决安装和使用过程中的任何问题。

    6. 常见问题与解决方案


    - Q1: 如何确定正确的电容器型号?
    - A1: 根据所需的电压等级、容量值和应用场景选择合适的型号。具体可参考技术手册中的参数列表。

    - Q2: 电容器如何进行有效的散热管理?
    - A2: 可通过增加散热片或使用散热底座的方式,有效提升电容器的散热效果,延长其使用寿命。
    - Q3: 在极端环境中电容器的表现如何?
    - A3: 经过严格的振动和温度测试,这些电容器能够适应极端的工作环境,保持稳定的性能表现。

    7. 总结和推荐


    这些铝电解电容器具备高纹波电流能力、极长使用寿命和高可靠性等特点,非常适合用于高要求的应用场合,如频率转换器、风力发电转换器、太阳能逆变器等。其独特的PAPR防反接设计和良好的电气性能使其在市场上具有很强的竞争力。强烈推荐使用此款电容器来满足您对高性能、高可靠性的需求。

B43713B6228M000参数

参数
电容值 2.2mF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 45mΩ@ 100Hz
纹波电流 10A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 76.9mm(长度)*97.7mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B43713B6228M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43713B6228M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43713B6228M000 B43713B6228M000数据手册

B43713B6228M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
