FA20X7S2A475KRU00

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 4.7μF ±10% X7S 100V 通孔安装 5.5mm*4mm*7mm
供应商型号: 3288098
供应商: 海外现货
标准整包数: 1

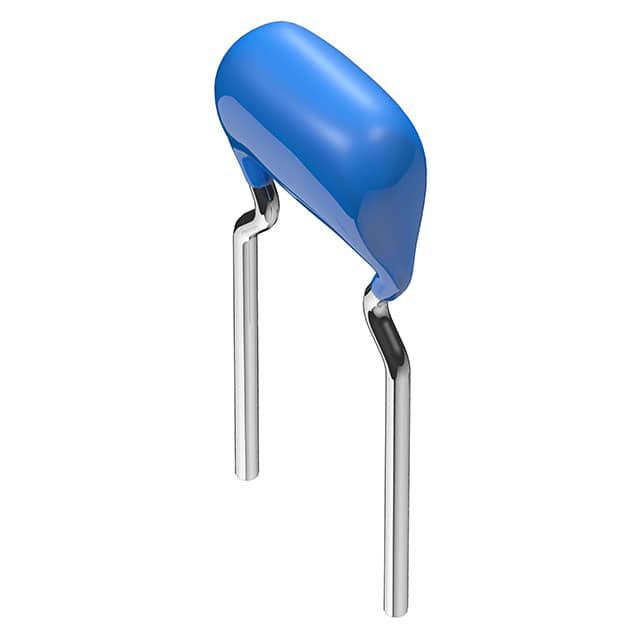

TDK 陶瓷电容 FA20X7S2A475KRU00

FA20X7S2A475KRU00概述

    电子元器件产品技术手册:TDK FA系列多层陶瓷电容器

    产品简介


    TDK FA系列多层陶瓷电容器是一种高性能、高可靠性的电容器,广泛应用于汽车和通用电子设备中。该系列产品包括两种引脚间距(Lead pitch):2.5毫米和5.0毫米。FA系列电容器适用于噪声抑制、谐振电路、旁路和滤波等多种应用场景。这些电容器均符合AEC-Q200标准,适用于汽车级应用,并且采用无卤素材料制成,符合RoHS指令要求。

    技术参数


    - 额定电压: 25V至630V
    - 电容范围: 1pF至22μF
    - 温度特性: C0G、X7R、X7S、X7T
    - 温度范围: -55°C至+125°C
    - 存储温度: -55°C至+125°C
    - 封装形式: 单个装(Bulk)和编带包装(Taping)
    - 包装量: 见附表
    - 电气特性: 见附表
    | 尺寸 | 额定电压 | 电容 | 容差 | 代号 |

    | 4.0x5.5x2.5mm | 25V | 010pF | ±0.25pF | C0G |
    | 4.5x5.5x3.0mm | 50V | 100pF | ±15% | X7R |
    | 5.5x6.0x3.5mm | 100V | 101pF | ±22% | X7S |
    | 5.5x7.0x4.0mm | 250V | 102pF | ±22% | X7T |

    产品特点和优势


    1. 耐高温性能: FA系列电容器可在-55°C至+125°C的温度范围内稳定工作。
    2. 高可靠性: 符合AEC-Q200标准,确保在汽车应用中的高度可靠性。
    3. 环保无卤素: 使用无卤素材料制造,符合RoHS指令要求,对环境友好。
    4. 多样化选择: 提供多种电容值和电压等级选择,满足不同应用场景的需求。

    应用案例和使用建议


    - 汽车应用: FA系列电容器广泛用于汽车噪声抑制和关键系统如无钥匙进入系统的谐振电路。
    - 电源应用: 在开关电源中作为旁路电容器和平滑电容器,提高电源稳定性。
    - 工业控制: 用于电力设备和控制系统的滤波器和保护电路,确保系统的稳定运行。
    使用建议:
    - 在设计电路时,应充分考虑电容器的工作环境和负载条件,以避免过热和失效。
    - 在焊接过程中,应遵循推荐的回流焊曲线,确保焊接质量。

    兼容性和支持


    - 兼容性: 该系列产品与大多数标准电路板兼容,可以与其他同类电容器互换使用。
    - 支持: 厂商提供详细的使用说明和技术支持,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题1: 电容器在高温下出现失效。
    - 解决办法: 确保电容器工作在额定温度范围内,并采取适当的散热措施。

    - 问题2: 电容器在振动环境下松动。
    - 解决办法: 在焊接后进行牢固的固定处理,确保电容器稳固。

    总结和推荐


    TDK FA系列多层陶瓷电容器凭借其高可靠性、高稳定性以及环保特性,在汽车和工业应用中表现出色。其多样化的选择和广泛的应用场景使其成为市场上极具竞争力的产品。对于需要高性能和高可靠性的应用场景,我们强烈推荐使用TDK FA系列电容器。

FA20X7S2A475KRU00参数

参数
电容值 4.7μF
容差 ±10%
温度系数 X7S
额定电压 100V
长*宽*高 5.5mm*4mm*7mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

FA20X7S2A475KRU00厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FA20X7S2A475KRU00数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FA20X7S2A475KRU00 FA20X7S2A475KRU00数据手册

FA20X7S2A475KRU00封装设计

查看详情并下载
Symbol
Footprint
3D Model
