首页  >  产品百科  >  B43640G2827M000

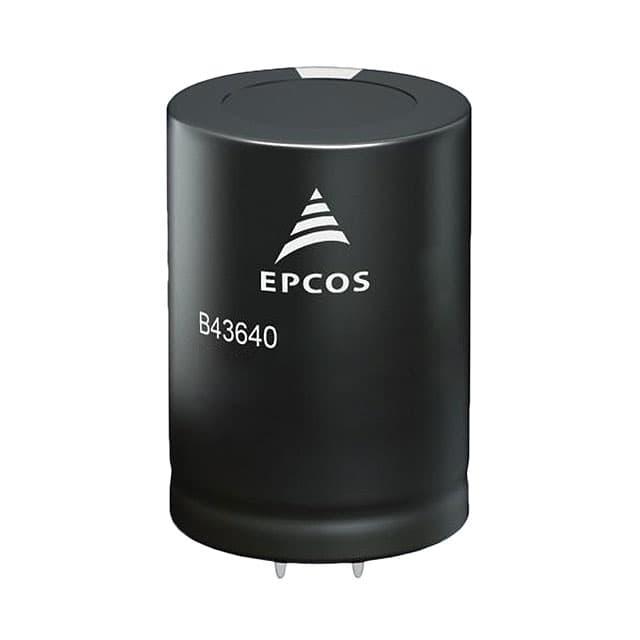

B43640G2827M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 820μF 250V ±20% 130mΩ@ 100Hz 2000h@ 105°C 1.57A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm(长度)*27mm(高度)
供应商型号: B43640G2827M000-ND
供应商: Digi-Key
标准整包数: 240
TDK 铝电解电容 B43640G2827M000

B43640G2827M000概述

    铝电解电容器 — B43640系列

    产品简介


    铝电解电容器是一种常见的电子元件,主要用于存储和释放电能。B43640系列是长寿命等级的铝电解电容器,特别适用于高可靠性的应用场景。它们广泛应用于频率转换器、太阳能逆变器、不间断电源(UPS)、专业电源以及医疗设备等领域。

    技术参数


    - 额定电压:200 VDC ~ 450 VDC
    - 浪涌电压:
    - VR ≤ 250 VDC:1.15 × VR
    - VR ≥ 400 VDC:1.10 × VR
    - 标称电容:82 μF ~ 3300 μF
    - 电容容差:±20%
    - 损耗因子:
    - 20°C,120 Hz,VR ≤ 250 VDC:tan δ ≤ 0.15
    - 20°C,120 Hz,VR ≥ 400 VDC:tan δ ≤ 0.20
    - 泄漏电流:(5分钟,20°C)
    - 自感电抗:约20 nH
    - 温度范围:-40°C ~ +105°C
    - 气候类别:符合IEC 60068-1的40/105/56(-40°C/+105°C/56天湿热测试)
    - 有用寿命:
    - 105°C,VR,IAC,R > 2000小时,ΔC/C ≤ 初始值的20%,tan δ ≤ 初始指定限值的2倍,Ileak ≤ 初始指定限值
    - 105°C,VR 2000小时,ΔC/C ≤ 初始值的10%,tan δ ≤ 初始指定限值的1.3倍,Ileak ≤ 初始指定限值
    - 振动测试:符合IEC 60068-2-6标准,测试Fc:频率范围10 Hz ~ 55 Hz,位移振幅0.35 mm,最大加速度5 g,持续时间3 × 2小时

    产品特点和优势


    - 极高CV产品,非常紧凑:B43640系列提供极高的电容量密度,具有紧凑的设计,非常适合空间受限的应用场景。
    - 高可靠性:设计用于长期稳定运行,具有出色的可靠性。
    - 高纹波电流能力:具备良好的电流处理能力,适合高功率应用。
    - 针焰测试通过:所有绝缘版本均通过IEC 60695-11-5针焰测试,适用于各种火焰暴露时间长达120秒的情况。
    - RoHS兼容:符合欧盟环保标准,对环境友好。

    应用案例和使用建议


    - 频率转换器:适用于需要高性能电容的交流变直流转换器,特别是在高电压环境中。
    - 太阳能逆变器:可用于逆变器中存储能量并平稳输出直流电。
    - 不间断电源(UPS):在断电情况下提供备用电源,确保系统的持续运行。
    - 医疗设备:由于高可靠性和长寿命特性,非常适合医疗设备中使用。
    使用建议:
    - 确保电容器正确安装,并避免过度振动或冲击,以免影响其性能和寿命。
    - 使用适当的散热措施,以保持工作温度在正常范围内,延长使用寿命。
    - 在选择合适的电容器时,根据具体应用需求考虑其额定电压和电容值。

    兼容性和支持


    - 兼容性:与市面上多数电源系统兼容,可轻松集成到现有设计中。
    - 支持:提供详尽的技术文档和客户支持,帮助解决应用中的问题。若需特定材料安全数据表(MSDS),可联系制造商获取。

    常见问题与解决方案


    1. 电容器过热:
    - 解决方案:检查散热系统是否有效运行,必要时增加散热片或风扇。
    2. 电容器失效:
    - 解决方案:确认是否超过额定电压或电流,检查接线和焊接是否牢固。
    3. 振动导致故障:
    - 解决方案:确保电容器在结构上得到稳固固定,避免过度振动。

    总结和推荐


    B43640系列铝电解电容器凭借其优异的性能、高可靠性及广泛的适用性,在众多应用领域表现出色。其紧凑的设计和可靠的特性使其成为电源系统、医疗设备及其他高要求应用的理想选择。综上所述,强烈推荐使用此款电容器。

B43640G2827M000参数

参数
电容值 820μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 130mΩ@ 100Hz
纹波电流 1.57A@ 100Hz
工作寿命 2000h@ 105°C
长*宽*高 35mm(长度)*27mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43640G2827M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43640G2827M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43640G2827M000 B43640G2827M000数据手册

B43640G2827M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
