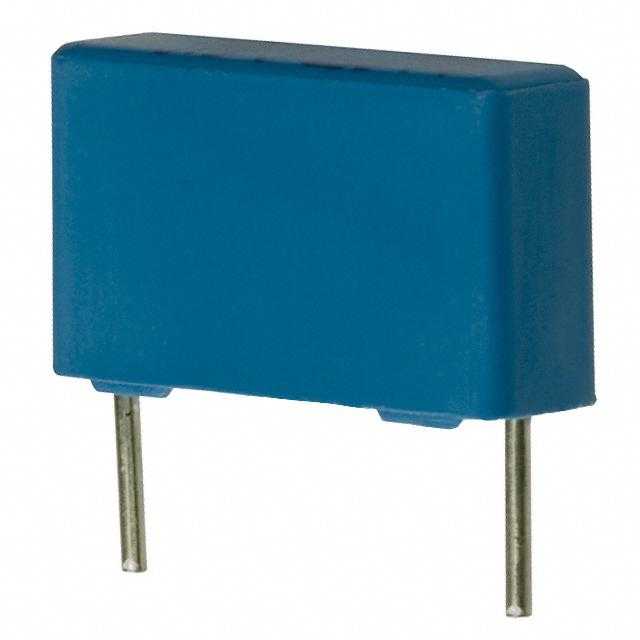

B32672L1682K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 6.8nF ±10% 聚丙烯,金属化 1.6KV 600V 通孔安装 18mm*5mm*10.5mm
供应商型号: 871-B32672L1682K000
供应商: Mouser
标准整包数: 1
TDK 薄膜电容 B32672L1682K000

B32672L1682K000概述

    高品质薄膜电容器概述

    1. 产品简介


    产品类型:金属化聚丙烯薄膜电容器(MKP)
    主要功能:用于高压交流电路、高温度环境中
    应用领域:电子镇流器(谐振电路)、开关电源模块(SMPS)、高频交流负载、脉冲电路

    2. 技术参数


    - 额定电压(VDC):400V至2000V
    - 额定交流电压(VRMS):160V至2000V
    - 标称电容(CR):1.0nF至1000nF
    - 最大工作温度:125°C
    - 工作环境:符合IEC 60068-1:2013气候类别55/110/56
    - 电气特性:高交流电压承受能力,耐高温,高瞬时电流,高脉冲承受能力
    - 尺寸:多种规格,如4.0×9.0×13.0 mm和5.0×10.5×18.0 mm

    3. 产品特点和优势


    - 非常小的尺寸:适合紧凑型设计
    - 高瞬态电压承受能力:适用于需要高瞬态电压的应用场合
    - 环保材料:RoHS兼容,无卤素
    - 符合标准:AEC-Q200D合规
    - 多种终端选项:直插式终端,可根据需求定制终端长度

    4. 应用案例和使用建议


    应用案例:适用于电子镇流器、开关电源模块等。例如,在电子镇流器中,这些电容器可以确保谐振电路的稳定运行。
    使用建议:
    - 在选择电容器时,根据具体的应用环境和要求,考虑合适的额定电压和电容值。
    - 确保电容器的工作环境温度不超过最大工作温度,以避免热应力损坏。
    - 对于高脉冲电流应用,需注意电容器的最大允许dV/dt值。

    5. 兼容性和支持


    - 兼容性:与各种电路设计兼容,包括高频AC负载和脉冲电路。
    - 支持和服务:供应商提供详细的安装指南和技术支持,以确保最佳使用效果。

    6. 常见问题与解决方案


    - 问题1:电容值随时间变化
    - 解决方案:检查是否工作温度过高,是否符合应用标准。如果问题持续,可能需要更换电容器。
    - 问题2:脉冲电流下过热
    - 解决方案:检查脉冲频率和幅度是否在推荐范围内,适当降低工作负载或使用散热片。

    7. 总结和推荐


    综合评估:金属化聚丙烯薄膜电容器(MKP)B32671L、B32672L以其高可靠性、优异的电气性能和紧凑的设计,在电子镇流器、开关电源模块和其他需要高交流电压和高温度应用中表现出色。它的小尺寸、高耐压能力和良好的温度适应性使其成为市场上值得推荐的产品。
    结论:强烈推荐在高要求的电气应用中使用这种电容器,特别是那些需要高效能和可靠性的场合。

B32672L1682K000参数

参数
电容值 6.8nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 600V
额定电压-DC 1.6KV
长*宽*高 18mm*5mm*10.5mm
安装方式 通孔安装
零件状态 在售

B32672L1682K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672L1682K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672L1682K000 B32672L1682K000数据手册

B32672L1682K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7705 ¥ 6.5107
10+ $ 0.4738 ¥ 4.0036
100+ $ 0.2981 ¥ 2.5189
500+ $ 0.2408 ¥ 2.0351
1000+ $ 0.203 ¥ 1.7157
2000+ $ 0.189 ¥ 1.5971
5000+ $ 0.1577 ¥ 1.3324
库存: 3432
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.51
