首页  >  产品百科  >  NTCGS063JF103FT7

NTCGS063JF103FT7

产品分类: 温度传感器
厂牌: TDK
产品描述:
供应商型号: 445-NTCGS063JF103FT7TR-ND
供应商: Digi-Key
标准整包数: 15000

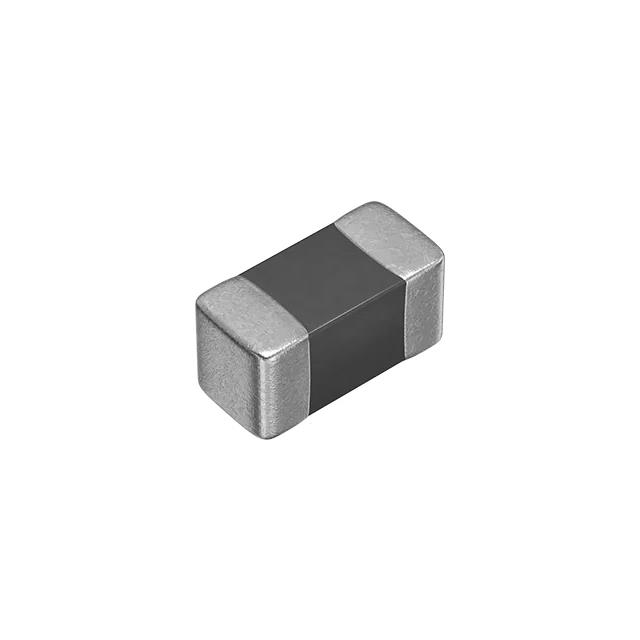

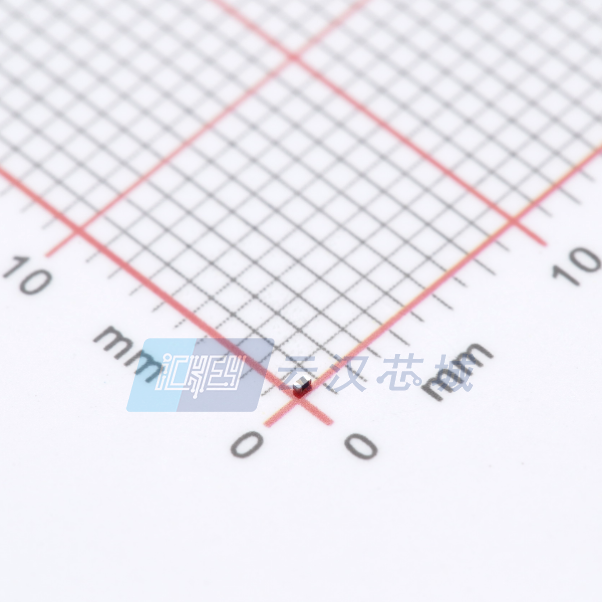

TDK 温度传感器 NTCGS063JF103FT7

NTCGS063JF103FT7概述

    # 温度保护设备:汽车级芯片NTC热敏电阻

    产品简介


    基本介绍
    温度保护设备在现代电子系统中扮演着至关重要的角色,尤其是汽车电子领域。NTC(负温度系数)热敏电阻作为温度保护的核心元件,广泛应用于需要精确温度监测和控制的场合。本文介绍的产品是TDK公司推出的NTCGS系列芯片NTC热敏电阻,该系列产品具备卓越的温度感应性能和稳定性,适用于各种严苛的工作环境。
    NTCGS系列支持125°C和150°C的工作温度范围,并经过汽车等级认证(AEC-Q200)。其独特的设计采用半导体陶瓷材料和银钯内部电极,使其具有低热时间常数、高灵敏度及快速响应特性。这些特性使得NTCGS系列成为汽车行业及其他高可靠性需求领域的理想选择。
    主要功能和应用领域
    - 功能:准确测量和监控温度变化,提供过温保护。
    - 应用领域:汽车电子、工业设备、医疗设备、消费电子产品等。

    技术参数


    规格概览
    | 参数项 | 值 |

    | 工作温度范围 | -55°C 至 125°C 或 150°C |
    | 最大额定功率(25°C) | 0603:100mW;1005:125mW |
    | 散热因子(25°C) | 1 mW/°C |
    | B常数精度 | ±0.7% 至 ±5% |
    典型型号参数
    以下是部分典型型号的技术参数:
    | 型号 | 阻值(Ω) | B常数范围 | 封装尺寸 | 温度范围(°C) |

    | NTCGS063JF103FT7 | 10,000 | 3380–3453 K | 0603 | -55 至 125 |
    | NTCGS103JF103FT8 | 10,000 | 3380–3453 K | 1005 | -55 至 125 |
    | NTCGS163JF103FT7 | 10,000 | 3380–3453 K | 1608 | -55 至 125 |
    特殊认证
    - RoHS指令合规产品
    - AEC-Q200认证
    - 兼容无铅焊接

    产品特点和优势


    独特功能
    1. 宽温度范围:支持125°C和150°C两种等级,适合极端工作环境。
    2. 快速响应:低热时间常数确保温度监测的实时性和准确性。
    3. 高精度阻值调节:可提供±0.7%至±5%的不同阻值精度选项。
    4. 环保设计:符合RoHS标准,适合绿色电子制造。
    市场竞争力
    - 车规级标准:满足AEC-Q200严格认证要求,确保高可靠性和安全性。
    - 高性价比:卓越性能与成本效益的完美平衡,尤其适合大批量生产。
    - 多样化封装:支持多种尺寸(如0603、1005、1608),满足不同电路设计需求。

    应用案例和使用建议


    典型应用案例
    1. 汽车电池管理系统:用于监测动力电池温度,防止过热引发安全隐患。
    2. 空调和暖风系统:精确控制车内温度以提升驾乘舒适性。
    3. 工业自动化设备:用于监测设备关键部件的温度,提高设备运行效率。
    使用建议
    - 在PCB布局时,确保焊盘设计合理以避免热应力导致的破裂问题。
    - 优先采用回流焊工艺而非波峰焊工艺进行安装。
    - 配套使用防氢气产生材料(如树脂)形成绝缘涂层。

    兼容性和支持


    兼容性
    NTCGS系列与主流电子平台高度兼容,适合广泛的应用场景。
    厂商支持
    - 技术文档全面且更新及时,可通过官网下载最新版本。
    - 全球销售网络覆盖,提供全方位售后服务和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备损坏或误动作 | 检查工作温度范围是否超出规定限值。 |
    | 焊接后出现裂缝 | 调整焊盘设计以减少热应力影响。 |
    | 自加热导致仪器故障 | 控制施加电压不超过额定值。 |

    总结和推荐


    综合评估
    NTCGS系列芯片NTC热敏电阻凭借其优异的性能、广泛的适用性和高度可靠性,已成为汽车电子和其他高可靠性应用的理想选择。无论是对于高温环境下的温度保护还是对小型化设计的需求,该系列产品均表现出色。
    推荐结论
    强烈推荐使用NTCGS系列芯片NTC热敏电阻,特别是在需要严格温度监控的场景下。通过合理的设计和妥善的使用方法,能够充分发挥其卓越性能并延长使用寿命。

    联系TDK官方获取更多详细信息:[https://product.tdk.com/en](https://product.tdk.com/en)

NTCGS063JF103FT7参数

参数
温度阈值 -
精度 -
温度范围 -
安装方式 黏合安装
包装方式 卷带包装

NTCGS063JF103FT7厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NTCGS063JF103FT7数据手册

厂牌 PDF简要描述 下载
TDK 温度传感器 TDK NTCGS063JF103FT7 NTCGS063JF103FT7数据手册

NTCGS063JF103FT7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0552 ¥ 0.462
30000+ $ 0.053 ¥ 0.4434
45000+ $ 0.0518 ¥ 0.4333
75000+ $ 0.0503 ¥ 0.4212
105000+ $ 0.0494 ¥ 0.4137
150000+ $ 0.0485 ¥ 0.4061
库存: 15000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 6930
