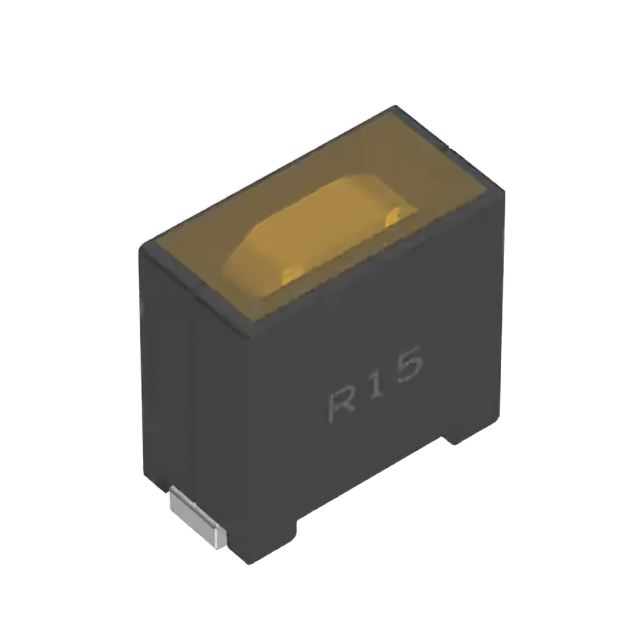

VLBUC12060120R15LF4

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 89A 70A 150nH 138μΩ ±15% 标准安装,贴片安装 12mm*6mm*12mm
供应商型号: 4305187
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 VLBUC12060120R15LF4

VLBUC12060120R15LF4概述


    产品简介


    产品名称: VLBUC12060120 F4型电感器
    产品类型: 功率电感器
    主要功能: VLBUC系列是一款为TLVR(串联电感器电压调节器)设计的双线圈功率电感器,具备窄宽度(6.4毫米),适用于相位操作,符合服务器VR14一代的设计要求。它通过降低负载响应时间来提高电压调节器的性能。
    应用领域: TLVR(串联电感器电压调节器),主要用于服务器等电源电路。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸(最大值) | 12.0 × 6.0 × 12.0 mm |
    | 电感量(nH) | 80 ± 20%, 100 ± 15%, 120 ± 15%, 150 ± 15%, 170 ± 15% |
    | 测量频率(kHz) | 100 |
    | 直流电阻(mΩ) | 0.125 ± 10%, 0.45 ± 10% |
    | 额定电流(典型值) | 70 A |
    | 饱和电流(典型值) | 168 A, 132 A, 107 A, 89 A, 72 A |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    - 双线圈设计: VLBUC系列具备双线圈结构,提高整体性能和稳定性。
    - 窄宽度设计: 适用于服务器VR14一代的设计要求,实现紧凑的板载布局。
    - 高耐压能力: 支持DC100V的耐压能力,确保在各种条件下可靠运行。
    - 宽工作温度范围: 能够在极端温度环境下正常工作,适用范围广泛。

    应用案例和使用建议


    - 应用场景: VLBUC12060120 F4型电感器主要应用于TLVR,可以显著提升服务器电源系统的性能。
    - 使用建议:
    - 在使用前进行预热处理,确保芯片温度与焊料温度之间的温差不超过150°C。
    - 在组装后进行焊接时,注意不要超过规定的焊接条件。
    - 设计PCB时要避免给芯片施加应力,特别是在螺丝紧固部分。
    - 布局时需考虑电磁干扰,确保良好的磁场屏蔽效果。

    兼容性和支持


    - 兼容性: VLBUC12060120 F4型电感器可与其他符合标准的电子元器件配合使用,以满足不同应用需求。
    - 支持: 厂商提供详细的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电极质量下降 | 按照存储条件存储,避免超过6个月。 |
    | 遇到电磁干扰 | 确保良好的磁场屏蔽,合理布局电路。 |
    | 温度异常升高 | 检查散热设计,确保系统能够有效散热。 |

    总结和推荐


    VLBUC12060120 F4型电感器凭借其紧凑的尺寸、优秀的耐压能力和广泛的温度适应性,在TLVR等应用中表现优异。其双线圈设计和高饱和电流特性使其成为服务器电源系统中的理想选择。推荐在对稳定性和可靠性有较高要求的应用中使用。
    总的来说,VLBUC12060120 F4型电感器是电源电路中的优秀选择,无论是从性能还是成本角度来看,都具有较高的性价比。

VLBUC12060120R15LF4参数

参数
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 89A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 138μΩ
额定电流 70A
长*宽*高 12mm*6mm*12mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

VLBUC12060120R15LF4厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBUC12060120R15LF4数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBUC12060120R15LF4 VLBUC12060120R15LF4数据手册

VLBUC12060120R15LF4封装设计

查看详情并下载
Symbol
Footprint
3D Model
