B59008C0070A040

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 爱普科斯 PTC热敏电阻器 B59008系列, 常温下250Ω
供应商型号: 2768989
供应商: 海外现货
标准整包数: 1

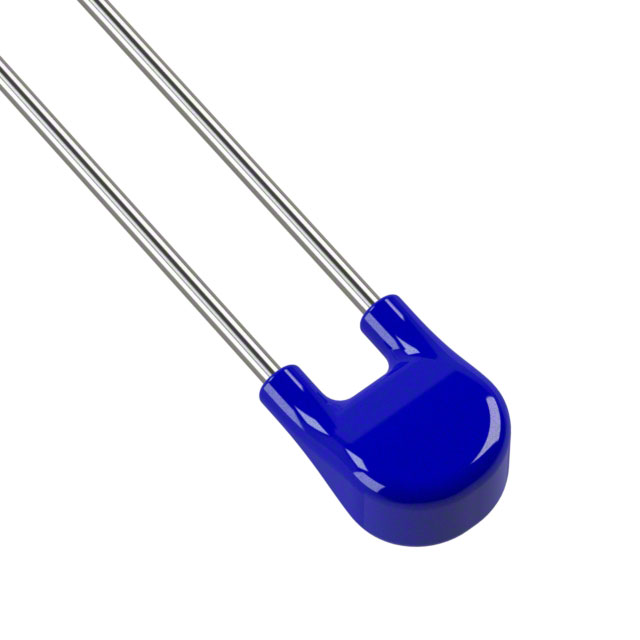

TDK PTC热敏电阻 B59008C0070A040

B59008C0070A040概述


    产品简介


    PTC热敏电阻——限温传感器
    PTC(正温度系数)热敏电阻是一种特殊的电阻材料,其阻值随温度升高而增加。TDK公司的B59008系列PTC热敏电阻采用引脚式设计,表面涂覆处理,具有体积小、响应快的特点,适用于各种限温监测应用。
    主要功能和应用领域:
    - 限温监测
    - 过热保护
    - 温度控制

    技术参数


    基本参数:
    - 最大工作电压: \( V{\text{max}} \) = 30 V DC (当环境温度 \( TA \) 在 0°C 到 40°C 之间)
    - 测量电压: \( V{\text{meas}} \) ≤ 2.5 V DC (当环境温度 \( TA \) 在 -40°C 到 \( T{\text{sense}} + 5 \) K 之间)
    - 最大测量电压: \( V{\text{meas},\text{max}} \) = 7.5 V DC
    - 额定电阻: \( RR \) ≤ 250 Ω (当电压 \( V{\text{PTC}} \) ≤ 2.5 V)
    - 热阈值时间: \( ta \) < 3 秒
    - 操作温度范围 (电压 ≤ \( V{\text{meas},\text{max}} \)): \( T{\text{op}} \) = -40°C / \( T{\text{sense}} \) + 23°C
    - 操作温度范围 (电压 = \( V{\text{max}} \)): \( T{\text{op}} \) = 0°C / +40°C
    详细技术规格:
    | 感测温度 (\( T{\text{sense}} \)) | 额定电阻 (\( R \)) \( T{\text{sense}} - \Delta T \) \( (V{\text{PTC}} \leq 2.5 V) \) | 额定电阻 (\( R \)) \( T{\text{sense}} + \Delta T \) \( (V{\text{PTC}} \leq 2.5 V) \) | 额定电阻 (\( R \)) \( T{\text{sense}} + 15 K \) \( (V{\text{PTC}} \leq 7.5 V) \) | 额定电阻 (\( R \)) \( T{\text{sense}} + 23 K \) \( (V{\text{PTC}} \leq 7.5 V) \) |

    | 70°C | ≥ 570 Ω | ≥ 570 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 80°C | ≥ 570 Ω | ≥ 570 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 90°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 100°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 110°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 120°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 130°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ | ≥ 4 kΩ |
    | 140°C | ≥ 550 Ω | ≥ 1330 Ω | ≥ 4 kΩ

B59008C0070A040参数

参数
25℃时的电阻值 250Ω
精度 -
额定功率 -
长*宽*高 3mm(宽度)*3mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

B59008C0070A040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59008C0070A040数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59008C0070A040 B59008C0070A040数据手册

B59008C0070A040封装设计

查看详情并下载
Symbol
Footprint
3D Model
