首页  >  产品百科  >  B32529C6682M189

B32529C6682M189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 6.8nF ±20% 涤纶,聚对苯二甲酸乙二醇酯 400V 200V 通孔安装 7.3mm*2.5mm*6.5mm
供应商型号: B32529C6682M189-ND
供应商: Digi-Key
标准整包数: 11200

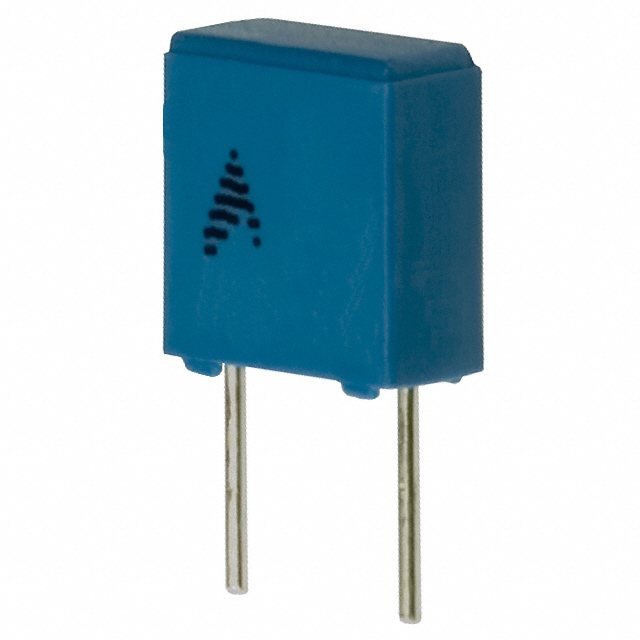

TDK 薄膜电容 B32529C6682M189

B32529C6682M189概述

    Film Capacitors: Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    1. 产品简介


    类型:金属化聚酯薄膜电容器(MKT)
    主要功能:
    - 阻隔(Blocking)
    - 耦合(Coupling)
    - 去耦(Decoupling)
    - 滤波(Bypassing)
    - 射频干扰抑制(RFI for automotive)
    应用领域:
    - 广泛应用于通用电气领域,如汽车电子、家电、工业控制等。
    - 支持高达125°C的工作温度,适合恶劣环境下的应用。

    2. 技术参数


    气候条件:
    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    构造:
    - 介质材料:聚对苯二甲酸乙二醇酯(PET)
    - 结构:堆叠薄膜技术和卷绕电容技术
    - 外壳:塑料外壳(UL 94 V-0)
    - 密封:环氧树脂密封(UL 94 V-0)
    技术规格:
    - 电压范围(VDC):50VDC ~ 630VDC
    - 交流电压范围(VRMS):32VAC ~ 400VAC
    - 电容范围(CR):0.0010µF ~ 150µF
    - 尺寸:宽度(w)×高度(h)×长度(l),单位为毫米(mm)

    3. 产品特点和优势


    高脉冲强度:适用于高脉冲电流的应用。
    高接触可靠性:确保长期稳定性能。
    环保兼容:符合RoHS标准,可按要求提供无卤素版本。
    质量认证:符合AEC-Q200D标准,满足汽车电子标准。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于滤波和射频干扰抑制。
    - 在家电设备中用于去耦和耦合应用。
    使用建议:
    - 根据具体应用需求选择合适的电压等级和电容值。
    - 注意环境温度的影响,确保在最高温度范围内使用。
    - 确保正确安装以避免损坏。

    5. 兼容性和支持


    - 与各种电路板和其他电子元件具有良好的兼容性。
    - 厂商提供技术支持,包括详细的产品手册和常见问题解答。

    6. 常见问题与解决方案


    常见问题:
    1. 产品尺寸不符要求?
    - 解决方法:确认订购代码和所需的电压及电容值。
    2. 产品表面出现异常现象?
    - 解决方法:检查是否有物理损伤或不当存储条件导致的问题。
    3. 电容值不稳定?
    - 解决方法:确认是否在规定的温度范围内使用,并检查连接线路是否正常。

    7. 总结和推荐


    总体评价:
    B32520...B32529系列电容器具备优良的电气性能和广泛的适用性,尤其适用于高温和恶劣环境的应用场景。
    推荐结论:
    强烈推荐使用该系列产品,尤其是对于需要高可靠性和稳定性的应用场合。同时建议结合厂商的技术支持,更好地发挥其优势。

B32529C6682M189参数

参数
电容值 6.8nF
容差 ±20%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 7.3mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32529C6682M189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C6682M189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C6682M189 B32529C6682M189数据手册

B32529C6682M189封装设计

查看详情并下载
Symbol
Footprint
3D Model
