NTCG064EF104FTBX

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 100KΩ ±1% 100mW ±1% 4308K 0201 贴片安装 600μm*300μm*300μm
供应商型号: 12M-NTCG064EF104FTBX
供应商: 云汉优选
标准整包数: 15000

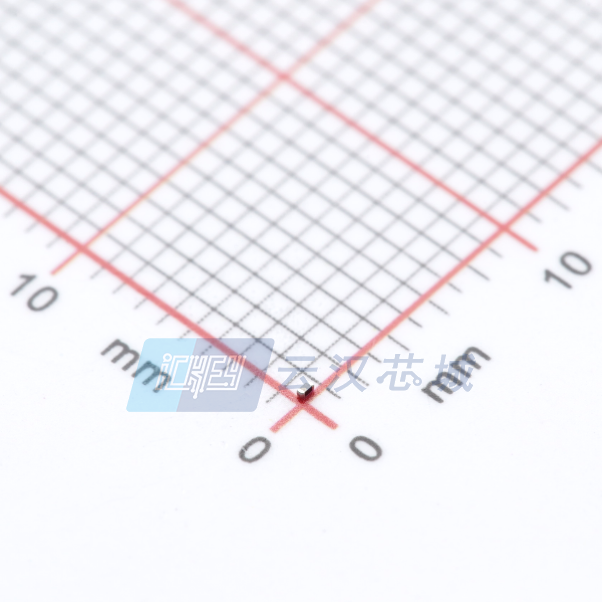

TDK NTC热敏电阻 NTCG064EF104FTBX

NTCG064EF104FTBX概述

    温度保护设备:NTC热敏电阻

    产品简介


    NTC热敏电阻(Negative Temperature Coefficient Thermistors)是一种电子元器件,主要用于温度检测和温度控制。NTC热敏电阻因其材料特性和结构设计而具备优异的温度响应能力,特别适用于需要精确温度监控的应用场合。这些设备采用金属氧化物烧结而成,通过电阻值随温度变化的方式实现温度检测。
    这些产品主要应用于商业领域,提供多种尺寸规格,具体包括NTCG系列中的不同型号。这些型号如NTCG 0402、NTCG 0603、NTCG 1005、NTCG 1608 和 NTCG 2012,分别对应不同的外形尺寸,例如JIS 0402 [EIA 01005] 等。NTCG系列产品的尺寸从0.4×0.2×0.2毫米到2.00×1.25×0.70毫米不等。

    技术参数


    以下是NTCG系列的部分技术规格和参数:
    - 电阻值范围:22Ω 至 1,000,000Ω。
    - B常数范围:根据不同型号,B常数范围在3244至4533之间。
    - 工作温度范围:-40°C 到 +125°C。
    - 最大额定功率:根据不同型号,在25°C时分别为60mW (NTCG 0402)、100mW (NTCG 0603、1005、1608) 和200mW (NTCG 2012)。
    - 耗散系数:25°C时,分别为0.6mW/°C (NTCG 0402)、1mW/°C (NTCG 0603、1005、1608) 和220mW/°C (NTCG 2012)。

    产品特点和优势


    - 宽泛的型号选择:从0402到2012型号,满足不同应用场景的需求。
    - 高可靠性:NTC热敏电阻具有低热时间常数,使得电阻值对温度变化反应迅速,准确跟踪温度变化。
    - UL认证:符合UL1434标准(文件号E250289),确保产品的安全性和可靠性。
    - 环保合规:符合RoHS指令,适用于无铅焊接工艺。

    应用案例和使用建议


    应用案例:NTC热敏电阻广泛应用于各种电子产品中,如消费电子、汽车电子和家用电器等。例如,在智能家居温控系统中,可以用于实时监测环境温度并调整空调、暖气等设备的工作状态。
    使用建议:
    1. 温度监控:建议将NTC热敏电阻安装在易于接触和读取的地方,以方便实时监控环境温度。
    2. 安装方法:推荐使用回流焊装工艺,避免使用波峰焊或浸焊,以减少因热冲击导致的损坏。
    3. 保护措施:在使用过程中要注意避免过高的电流、过快的负载功率增加及高温环境,防止芯片过热损坏。

    兼容性和支持


    NTCG系列的NTC热敏电阻与其他电子元件或设备具有良好的兼容性,可直接集成到现有的电路板设计中。厂商提供了详细的交付规格和技术支持,包括详细的装配指南和售后技术支持,确保客户能够正确使用和维护这些产品。

    常见问题与解决方案


    常见问题:
    1. 热失控:长时间高功率负载可能导致热失控,建议限制负载功率不超过最大额定值。
    2. 测量误差:自加热效应可能影响仪器的准确性,建议在测量时注意热效应的影响。
    3. 操作温度范围外使用:避免在规定温度范围外使用产品,否则可能导致性能下降甚至损坏。
    解决方案:
    1. 热管理:通过有效的散热措施来管理NTC热敏电阻的温度,确保其在安全的工作范围内运行。
    2. 外部补偿:对于测量误差,可以通过外部电路进行补偿,提高测量精度。
    3. 环境控制:确保安装环境温度保持在规定的范围内,避免过热或过冷。

    总结和推荐


    综上所述,NTC热敏电阻NTCG系列凭借其宽泛的型号选择、高可靠性、UL认证和RoHS合规性,使其成为市场上高性能、可靠的产品之一。在广泛的应用领域中,它不仅能提供精准的温度检测和控制,还能有效延长电子设备的使用寿命。
    因此,我们强烈推荐这一系列的NTC热敏电阻用于各种需要精确温度监控的应用场景。如果您在使用过程中遇到任何问题,建议及时联系制造商获取技术支持,确保产品的最佳性能和长期稳定运行。

NTCG064EF104FTBX参数

参数
25℃时的电阻值 100KΩ
精度 ±1%
额定功率 100mW
B值容差 ±1%
B25/50 -
B25/85 4308K
B0/50 -
B25/75 -
B25/100 -
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTCG064EF104FTBX厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NTCG064EF104FTBX数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK NTCG064EF104FTBX NTCG064EF104FTBX数据手册
