首页  >  产品百科  >  B25690A2367K003

B25690A2367K003

产品分类: 薄膜电容
厂牌: TDK
产品描述: 360μF ±10% 2KV 1.4mΩ 插件 底座安装,螺纹安装 116mm(长度)*230mm(高度)
供应商型号: 495-B25690A2367K003-ND
供应商: Digi-Key
标准整包数: 1

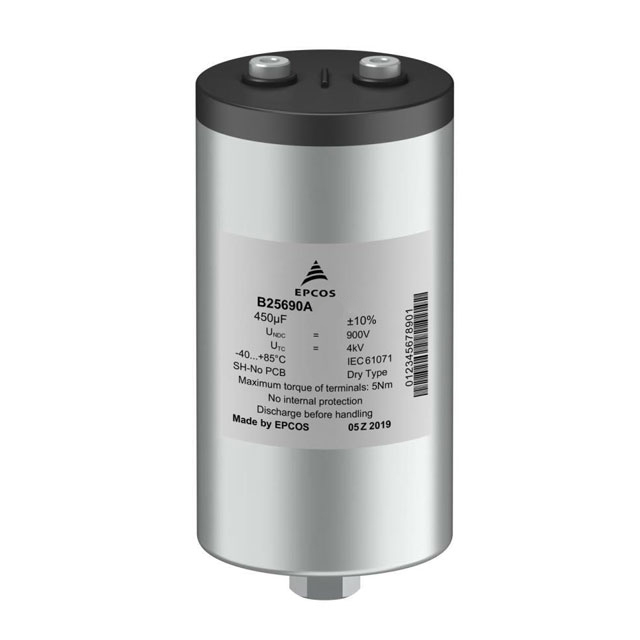

TDK 薄膜电容 B25690A2367K003

B25690A2367K003概述


    产品简介


    Film Capacitors - Power Electronic Capacitors
    型号:B25690
    系列/类型:MKP DC (树脂顶)
    订购代码:B25690
    这款电容器属于电力电子薄膜电容器,特别适用于高电压、大电流的应用场合。该系列产品通过树脂填充,具有出色的电气特性和耐用性,广泛应用于电源转换、工业自动化控制、电动汽车(EV)逆变器等领域。

    技术参数


    主要技术规格
    - 标准容差: ±10%
    - 损耗角正切(tan δ): 2 × 10⁻⁴
    - 使用寿命:
    - ØD ≤ 116 mm: 在 Ths +75 °C 下为 100,000 小时
    - ØD = 136 mm: 在 Ths +70 °C 下为 100,000 小时(根据请求考虑降额)
    - 额外条件下最高可达 200,000 小时
    - 预期失效率: 在 VRDC 和 +70 °C 下为 50 FIT
    - 最低温度: -40 °C
    - 最高温度:
    - ØD ≤ 100 mm: +85 °C
    - ØD ≥ 116 mm: +75 °C
    - 存储温度: -40 °C 至 +85 °C
    - 最高热点温度:
    - ØD ≤ 100 mm: +85 °C
    - ØD ≥ 116 mm: +75 °C
    - 气候类别:
    - ØD ≤ 100 mm: 40/85/56
    - ØD ≥ 116 mm: 40/75/56
    - 最大海拔高度: 2000 米(超过2000米的降额曲线可按需提供)
    电气特性
    - 频率范围:
    - CR ≤ 1500 μF: 100 Hz 至 10 kHz
    - 1500 μF < CR ≤ 3000 μF: 100 Hz 至 5 kHz
    - 3000 μF < CR ≤ 5500 μF: 100 Hz 至 3 kHz
    - 允许的最大交流短时局部放电电压: >1.6 kVAC (10 pC)
    测试数据
    - 端子间电压测试: 1.5 VRDC, 10 秒
    - 端子与外壳间的电压测试:
    - VRDC ≤ 2000 VDC: 4000 VAC / 10 秒
    - 2200 VDC ≤ VRDC ≤ 2800 VDC: 5000 VAC / 10 秒
    - VRDC = 3000 VDC: 5250 VAC / 10 秒

    产品特点和优势


    1. 高温稳定运行: 能够在高达 +85 °C 的环境下稳定工作,适用于严苛的工业环境。
    2. 长寿命: 具有超过 100,000 小时的工作寿命,保证了长期可靠的性能。
    3. 低损耗: 损耗角正切(tan δ)仅为 2 × 10⁻⁴,确保低能量损失和高效率。
    4. 良好的机械结构: 采用树脂填充和铝制外壳,具备优异的物理稳定性和耐腐蚀性。
    5. 高可靠性: 不含内部保护装置,但可通过外部电路实现额外的安全保障。

    应用案例和使用建议


    应用案例
    - 电源转换器: 适合在高功率密度的电源系统中使用,例如开关电源模块。
    - 工业自动化: 可用于工业控制系统中的储能和滤波,保证系统的稳定性和可靠性。
    - 电动汽车: 在高压逆变器中作为关键组件,确保高效的能量转换。
    使用建议
    - 热管理: 确保良好的散热条件,避免因过热导致的性能下降。
    - 接线连接: 使用符合标准的M6或M8螺栓,确保紧固度不超过规定的最大扭矩。
    - 并联使用: 在需要更高容量时,可以考虑多个电容器并联使用,注意平衡电流分布。

    兼容性和支持


    - 兼容性: 该产品与其他标准尺寸和接口的电子元器件兼容。
    - 支持服务: 厂商提供详尽的技术文档和支持服务,以确保用户能正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热条件,确保良好的通风和散热设计。 |
    | 安装扭矩不当 | 使用正确的工具和方法安装,遵循厂家推荐的扭矩值。 |
    | 局部放电现象 | 检查是否有异物干扰,确保外壳与内部绝缘良好。 |

    总结和推荐


    综上所述,B25690 MKP DC 电容器具备卓越的电气性能、稳定的可靠性和较长的使用寿命,特别适用于高要求的电力电子应用场合。鉴于其在恶劣环境下的表现能力和广泛的应用范围,强烈推荐使用该型号电容器。无论是从技术性能还是实际应用的角度来看,这款电容器都是一个值得信赖的选择。

B25690A2367K003参数

参数
电容值 360μF
容差 ±10%
介电材料 -
ESR-等效串联电阻 1.4mΩ
额定电压-AC -
额定电压-DC 2KV
长*宽*高 116mm(长度)*230mm(高度)
通用封装 插件
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B25690A2367K003厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B25690A2367K003数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B25690A2367K003 B25690A2367K003数据手册

B25690A2367K003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 192.4936 ¥ 1610.9308
12+ $ 158.4986 ¥ 1326.4352
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1610.93
