B32522C3224K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 18mm*5mm*10.5mm
供应商型号: Q-BN-B32522C3224K289
供应商: 期货订购
标准整包数: 4680

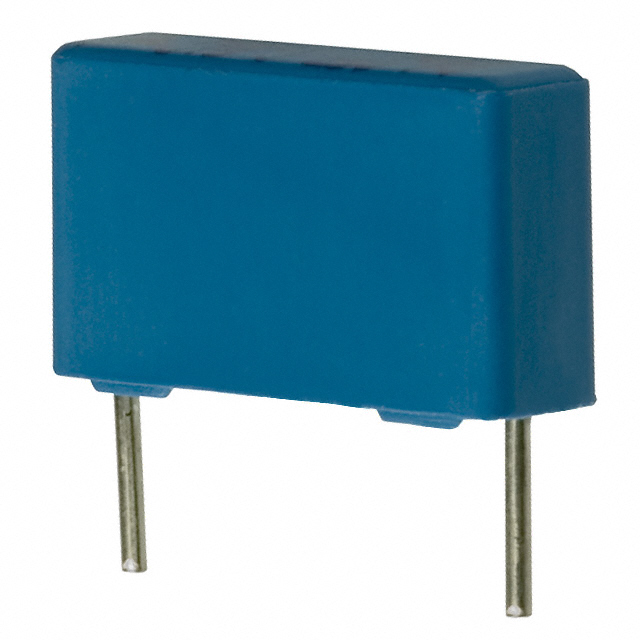

TDK 薄膜电容 B32522C3224K289

B32522C3224K289概述


    产品简介


    薄膜电容器:聚酯薄膜电容器(MKT)
    系列/型号: B32520 ... B32529
    发布日期: 2019年9月
    版权所有: © TDK Electronics AG 2020
    典型应用:
    - 阻隔
    - 耦合、解耦
    - 旁路
    - 汽车电磁干扰(RFI)
    气候条件:
    - 最大操作温度: 125°C
    - 气候类别(IEC 60068-1:2013): 55/125/56
    构造:
    - 介电材料: 聚对苯二甲酸乙二醇酯(PET)
    - 层叠薄膜技术用于引脚间距为5到15毫米(订购代码中的第7位为C、D或E)
    - 卷绕电容器技术用于引脚间距为10到37.5毫米(订购代码中的第7位为N、Q或R)
    - 塑料外壳(UL 94 V-0)
    - 环氧树脂密封(UL 94 V-0)

    技术参数


    主要技术规格:
    | 参数 | 规格 |

    | 最大操作温度 | 125°C |
    | 尺寸范围 | 5.0mm 至 37.5mm |
    | 容量范围 | 0.001 μF 至 220 μF |
    | 电压等级 | 50V 至 630V |
    | 引脚间距公差 | ±0.4mm |
    电气特性:
    - 最大直流工作电压(VR DC): 50V 至 630V
    - 最大交流工作电压(VRMS): 32V 至 400V
    - 容量容差: ±5%、±10%、±20%
    - 额定电容(CR): 可达220μF

    产品特点和优势


    - 高脉冲强度: 适用于需要频繁脉冲的工业应用。
    - 高接触可靠性: 在长时间运行中保持良好的电气连接。
    - 环保材料: 符合RoHS标准,提供无卤素选项。
    - 符合AEC-Q200D标准: 适用于汽车应用。

    应用案例和使用建议


    这些电容器广泛应用于各种汽车和工业控制系统中。例如,在汽车电子产品中,它们可以用于滤波、旁路和解耦应用,确保稳定的电源供应。在使用这些电容器时,应注意其最大工作温度限制,并根据具体的应用选择合适的引脚间距和电容值。

    兼容性和支持


    该产品可与现有的许多电子电路板和其他设备兼容。此外,制造商提供了详尽的技术文档和支持服务,以帮助客户正确安装和使用这些电容器。客户可以通过供应商获得相关的技术支持。

    常见问题与解决方案


    - 问:如何处理引脚损坏的问题?
    答: 通过使用适当的焊接技术进行修补,或直接更换引脚受损的部件。
    - 问:如何验证电容值是否准确?
    答: 使用电容测试仪测量电容值,并与技术手册中的额定值对比。

    总结和推荐


    优点

    总结

    :
    - 高耐热性,适合高温环境
    - 稳定可靠的电气性能
    - 环保材料,符合RoHS和无卤素要求
    - 多种规格,适合不同应用需求
    推荐:
    鉴于其卓越的电气特性和广泛的应用场景,我们强烈推荐使用TDK Electronics的B32520 ... B32529聚酯薄膜电容器。这些电容器特别适用于汽车、工业控制和其他需要高可靠性和稳定性应用的场合。

B32522C3224K289参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 18mm*5mm*10.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

B32522C3224K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32522C3224K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32522C3224K289 B32522C3224K289数据手册

B32522C3224K289封装设计

查看详情并下载
Symbol
Footprint
3D Model
