首页  >  产品百科  >  B59870C0080A051

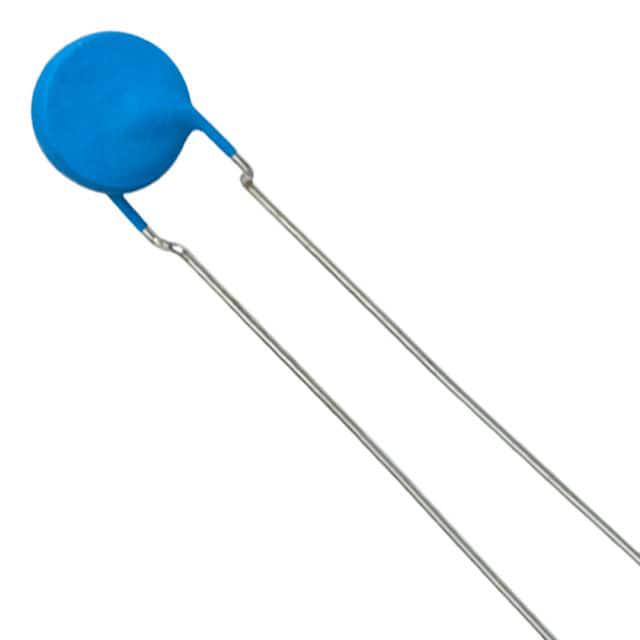

B59870C0080A051

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 130mA 265V 1A 60mA 25Ω 通孔安装 12.5mm(高度)
供应商型号: B59870C0080A051-ND
供应商: Digi-Key
标准整包数: 1000
TDK PTC可复位保险丝 B59870C0080A051

B59870C0080A051概述


    产品简介


    PTC热敏电阻(B598系列)是专为过电流保护设计的电子元件,具有铅封结构并带有涂层,额定电压可达230V。主要功能包括过电流保护和短路保护。该系列产品广泛应用于各种工业及消费电子产品中,如电机保护、电信设备和电路板保护等。

    技术参数


    - 最大工作电压 (TA = 60 °C):Vmax 265 V DC 或 V AC
    - 额定电压 (VR):230 V DC 或 V AC
    - 开关周期 (N):100
    - 参考温度 (Tref):80°C, 120°C, 130°C
    - 温度范围 (V = 0):-40°C / +125°C
    - 温度范围 (V = Vmax):0°C / +60°C
    - 认证:UL 和 VDE 认证

    产品特点和优势


    - 无铅端子:符合环保要求。
    - 快速响应时间:能够在极短时间内响应过电流事件。
    - 多种认证:包括UL、VDE、IECQ等多种认证,确保其可靠性和安全性。
    - 不同尺寸选择:提供直径w ≤11.0 mm的产品,可根据需要进行订购。
    - 交付模式灵活:可以选择标准的纸盒包装或按需提供带状卷装或Ammo包装。

    应用案例和使用建议


    应用案例
    这些PTC热敏电阻适用于多种应用场合,例如电动机过载保护、电信线路保护以及电源模块保护等。它们可以在出现过电流或短路时迅速切断电路,从而保护整个系统免受损害。
    使用建议
    - 确保在设计阶段进行充分的可靠性测试。
    - 处理过程中避免接触组件表面,以免污染。
    - 在安装时保证接触点清洁,并施加足够的压力以避免组件移动。
    - 避免将这些热敏电阻暴露在可能影响其长期运行功能的有害环境中。

    兼容性和支持


    - 兼容性:B598系列的PTC热敏电阻可与其他电子元器件兼容使用,如各类电路板和开关装置。
    - 支持:制造商提供详尽的技术支持,包括安装指南、可靠性测试服务等,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 组件损坏率高 | 检查安装过程,确保组件表面未受污染且装配压力足够。 |
    | 过电流响应慢 | 确认所选型号适合当前应用需求,并检查接线是否正确。 |

    总结和推荐


    B598系列PTC热敏电阻以其独特的技术和优越的性能,在过电流保护领域表现出色。无论是从可靠性、安全性的角度考虑,还是从产品认证的完备程度来看,这一系列产品都堪称行业标杆。因此,对于寻求高性能、高可靠性的过电流保护解决方案的用户而言,B598系列PTC热敏电阻无疑是最佳选择之一。

B59870C0080A051参数

参数
跳闸时间 -
最大电压 265V
保持电流 60mA
跳闸电流 130mA
冷电阻 25Ω
最大额定电流 1A
最小初始态电阻值 -
最大跳断后电阻值 -
长*宽*高 12.5mm(高度)
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

B59870C0080A051厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59870C0080A051数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B59870C0080A051 B59870C0080A051数据手册

B59870C0080A051封装设计

查看详情并下载
Symbol
Footprint
3D Model
