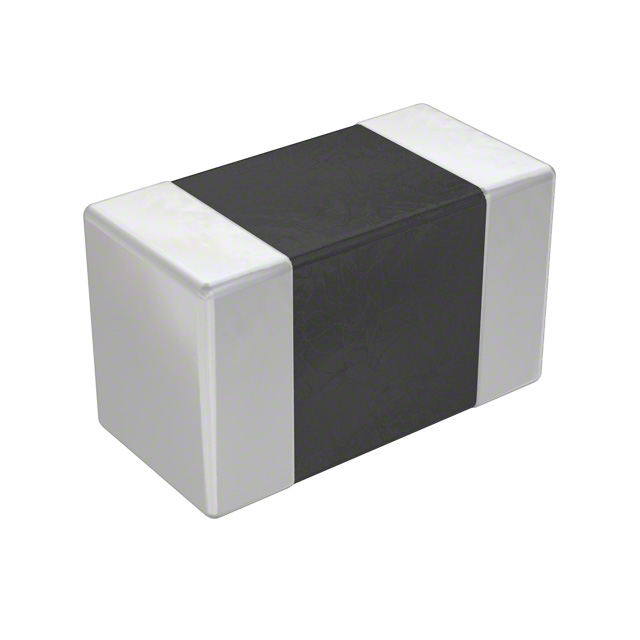

B57230V2103H260

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 10KΩ ±3% 150mW ±1% 3435K 3380K 3455K 0402 贴片安装 1mm(长度)
供应商型号: 871-B57230V2103H260
供应商: Mouser
标准整包数: 1
TDK NTC热敏电阻 B57230V2103H260

B57230V2103H260概述


    产品简介


    本手册介绍的是TDK Electronics AG生产的SMD NTC热敏电阻(型号B572V2),专为温度测量和补偿设计。这类多层表面贴装NTC热敏电阻采用镍屏障端接技术,适用于高达125°C的工作环境。它们以其卓越的长期老化稳定性、高机械坚固性和快速响应时间而著称,并且完全符合无铅标准,获得UL认证。

    技术参数


    - 工作温度范围: -55°C至125°C
    - 最大功率(在25°C下): 150 mW
    - 电阻公差: ±1%, ±3%, ±5%
    - 额定温度: 25°C
    - 耗散因子(在PCB上): 约2.5 mW/K
    - 热时间常数(在PCB上): 约3秒
    - 热容量(在PCB上): 约7.5 mJ/K
    - 封装尺寸: EIA 0402(1005)

    产品特点和优势


    - 多层结构: 提供良好的稳定性和可靠性。
    - 镍屏障端接: 防止银基电镀层被腐蚀,提高了产品的耐久性。
    - 快速响应时间: 可以迅速适应温度变化。
    - 高温稳定性: 即使在高温环境下也能保持良好的性能。
    - 无铅: 符合环保标准。

    应用案例和使用建议


    应用案例:
    - 温度测量:应用于工业自动化控制系统、汽车电子系统、消费电子产品等。
    - 温度补偿:如在LED驱动电路中进行温度补偿,以提高整体系统的稳定性。
    使用建议:
    - 在进行焊接时,需要控制好温度和时间,避免因过度热处理导致产品损坏。
    - 使用短时间的再流焊工艺,确保焊接质量的同时减少热应力。

    兼容性和支持


    该产品可以通过不同的封装方式提供,包括卡纸带、180毫米卷盘和330毫米卷盘等,满足不同应用场景的需求。制造商提供了详细的安装指南和测试报告,确保产品在实际使用中的可靠性和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻漂移 | 确保焊接过程中严格控制温度和时间,避免热冲击。 |
    | 弯曲过程中电阻异常 | 按照指导手册弯曲,并保持最小弯曲半径,减少机械应力。 |

    总结和推荐


    这款NTC热敏电阻凭借其优良的性能、稳定的温度测量能力和广泛的应用范围,在众多同类产品中脱颖而出。它的多功能性、易于集成的特点使其成为各种温度测量和补偿应用的理想选择。强烈推荐使用这款产品以提升系统性能和可靠性。
    文章小结
    通过以上分析,可以看出B572V2系列的SMD NTC热敏电阻是一款高性能、高可靠性的温度传感器,适用于广泛的工业应用。其优异的技术参数和坚固耐用的设计使其在市场上具有较强的竞争力,值得推荐给广大用户。

B57230V2103H260参数

参数
25℃时的电阻值 10KΩ
精度 ±3%
额定功率 150mW
B0/50 -
B25/50 3380K
B25/85 3435K
B25/75 -
B值容差 ±1%
B25/100 3455K
长*宽*高 1mm(长度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B57230V2103H260厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57230V2103H260数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57230V2103H260 B57230V2103H260数据手册

B57230V2103H260封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.084 ¥ 0.7094
25+ $ 0.0702 ¥ 0.5928
100+ $ 0.0656 ¥ 0.5539
500+ $ 0.0564 ¥ 0.4555
1000+ $ 0.0517 ¥ 0.4369
5000+ $ 0.0443 ¥ 0.3742
10000+ $ 0.0443 ¥ 0.3742
20000+ $ 0.0389 ¥ 0.3285
库存: 11410
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
