B32671L1412J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 4.1nF ±5% 聚丙烯 1.6KV 600V 通孔安装 13mm*6mm*12mm
供应商型号: 495-3210-ND
供应商: Digi-Key
标准整包数: 1

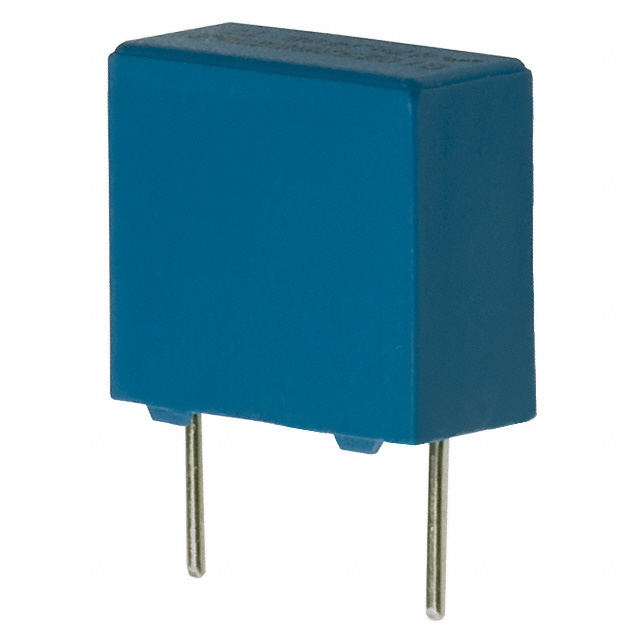

TDK 薄膜电容 B32671L1412J000

B32671L1412J000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    产品类型:薄膜电容器,具体为金属化聚丙烯(Polypropylene, PP)薄膜电容器。
    主要功能:高交流电压、高温环境下使用,适合于多种电力电子应用。
    应用领域:
    - 电子镇流器(谐振电路)
    - 开关电源模块(SMPS)
    - 高频交流负载
    - 脉冲电路

    2. 技术参数


    | 参数 | 值 |

    | 最大操作温度 | 125°C |
    | 环境类别(IEC 60068-1:2013) | 55/110/56 |
    | 介电材料 | 金属化聚丙烯(PP) |
    | 构造技术 | 卷绕式电容器 |
    | 外壳材质 | 塑料(UL 94 V-0阻燃等级) |
    | 密封方式 | 环氧树脂密封 |

    3. 产品特点和优势


    - 非常高的交流电压耐受性:适用于所有频率范围。
    - 非常小的尺寸:占用空间少,便于设计集成。
    - 高峰值电压:适用于短时间内承受高电压。
    - 高峰值电流:能处理较大的瞬时电流。
    - 高脉冲耐受能力:适合频繁的电压变化环境。
    - 符合RoHS标准:环保材料,无卤素。
    - AEC-Q200D认证:适用于汽车电子领域。

    4. 应用案例和使用建议


    - 电子镇流器:用于谐振电路,确保高效率和长寿命。
    - 开关电源模块(SMPS):提升转换效率和稳定性。
    - 高频交流负载:应对高频工作环境下的电压变化。
    使用建议:
    - 在使用前确保详细了解电容器的额定参数,避免过载使用。
    - 对于脉冲电路,需要特别注意dV/dt(单位时间内的最大电压变化率)和k0(波形最大允许特征值)以防止损坏电容器。

    5. 兼容性和支持


    - 兼容性:可与其他同类电容器配合使用,适合多种封装形式。
    - 厂商支持:提供详细的使用手册和技术支持服务,包括包装单位和不同容值的订货代码。

    6. 常见问题与解决方案


    - 问题1:电容器工作时过热。
    - 解决方案:检查并确保电容器不超负荷运行,必要时增加散热措施。
    - 问题2:电容器的脉冲耐受能力下降。
    - 解决方案:确认所使用的dV/dt和k0参数不超过电容器的最大限制,必要时更换更大规格的电容器。

    7. 总结和推荐


    总结:
    - 高可靠性:能够承受高电压和高温,满足多种电力电子应用的需求。
    - 小巧紧凑:占用空间小,便于集成。
    - 长寿命:符合严格的行业标准和规范。
    推荐:
    对于需要高可靠性的高频和高温环境下使用,这款金属化聚丙烯薄膜电容器是理想选择。因其优秀的耐受能力和紧凑的设计,非常适合各种电力电子应用场合,推荐使用。

B32671L1412J000参数

参数
电容值 4.1nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 600V
额定电压-DC 1.6KV
长*宽*高 13mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32671L1412J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32671L1412J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32671L1412J000 B32671L1412J000数据手册

B32671L1412J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
