B32652A1152K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.5nF ±10% 聚丙烯,金属化 1.6KV 500V 通孔安装
供应商型号: Q-BN-B32652A1152K189
供应商: 期货订购
标准整包数: 5200

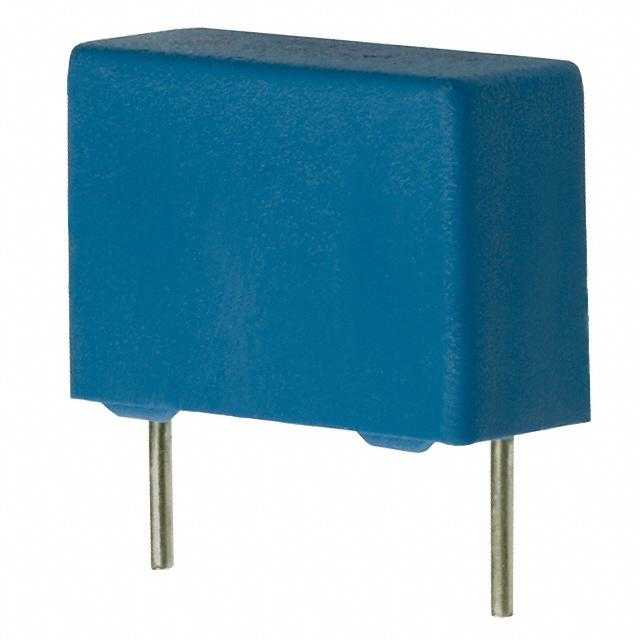

TDK 薄膜电容 B32652A1152K189

B32652A1152K189概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    产品类型:
    Metallized Polypropylene Film Capacitors (MKP) 系列/类型为 B32651 到 B32658。
    主要功能:
    - 高脉冲强度
    - 高接触可靠性
    - 符合 RoHS 标准
    - 非卤化物材料可按要求提供
    应用领域:
    - 电子镇流器
    - 开关电源
    - IGBT(绝缘栅双极型晶体管)
    - 抑制噪声(snubbering)

    技术参数


    - 工作温度:
    最大工作温度可达 110°C。

    - 气候分类(IEC 60068-1:2013):
    55/100/56

    - 内部连接方式:
    内部串联连接,聚丙烯电介质

    - 电气特性:
    - 脉冲负载(脉宽 ≤1000 μs),允许峰值电压高达 1400 Vp。
    - 各种耐压等级:DC 电压范围从 125 V 至 2000 V,AC 电压范围从 160 V 至 1000 V。
    - 容量范围广泛,从几纳法至数千纳法不等。

    - 包装形式:
    可以无包装散装供应,也可以根据需求定制包装。

    - 封装尺寸:
    不同规格型号的电容器有相应的封装尺寸,具体尺寸信息可以在手册中查找。

    - 认证:
    符合 AEC-Q200D 认证标准,确保在汽车电子领域的适用性。

    产品特点和优势


    - 高脉冲强度:
    能够承受高频率的脉冲负载,特别适用于高要求的应用场合。

    - 高接触可靠性:
    设计提高了接触可靠性,减少接触电阻,保证长期稳定运行。

    - 环保设计:
    RoHS 兼容且非卤化物材料,满足现代环保要求。

    - 低电感:
    设计实现了非常低的电感,有助于提高电路性能和稳定性。

    - 符合汽车标准:
    AEC-Q200D 认证,适用于汽车电子行业。

    应用案例和使用建议


    - 应用案例:
    - 电子镇流器: 在照明系统中作为核心部件,用于调节光源的启动和运行。
    - 开关电源: 用于开关电源的滤波和稳压,提高电源效率和稳定性。
    - IGBT: 用作 IGBT 的抑制噪声元件,保护电路免受过压损伤。
    - 抑制噪声(snubbering): 在高频电路中吸收和释放瞬时能量,保护其他元件。
    - 使用建议:
    - 环境条件: 在使用时需注意工作温度限制,避免超出最大温度范围。
    - 安装注意事项: 确保正确的接线方式,避免引线短路或断开。
    - 散热管理: 在高电流应用中,需考虑良好的散热措施以延长使用寿命。

    兼容性和支持


    - 兼容性:
    - 与其他符合相关标准的电子元器件具有良好的兼容性。

    - 支持和服务:
    - 厂商提供详细的使用指南和技术支持,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电容器损坏后如何更换?
    - 解决方案:首先断开电源并确保电路完全放电,然后拆卸旧电容器,根据规格和位置选择合适的替代品进行更换。
    - 问题2:电容器工作时发热严重怎么办?
    - 解决方案:检查电路布局是否合理,确认是否存在热源干扰;同时确保良好的散热设计,如增加散热片或通风口。

    总结和推荐


    综上所述,B32651 至 B32658 系列的 Metallized Polypropylene Film Capacitors (MKP) 是一款高度可靠的产品,具备高脉冲强度、高接触可靠性和低电感等优点,适用于多种电子应用场合。鉴于其广泛的容量范围和严格的环境适应性,强烈推荐在需要高可靠性和高性能的电路中使用。
    通过本文的详细介绍,相信读者对这款电容器的特性和应用场景有了更深入的了解。如果您有任何进一步的问题或需要技术支持,请联系制造商获取详细信息。

B32652A1152K189参数

参数
电容值 1.5nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-DC 1.6KV
ESR-等效串联电阻 -
额定电压-AC 500V
安装方式 通孔安装
零件状态 在售

B32652A1152K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32652A1152K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32652A1152K189 B32652A1152K189数据手册
