B57235S0259M051

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 2.5Ω 2.5Ω 通孔安装 6mm(高度)
供应商型号: 4141376
供应商: 海外现货
标准整包数: 5

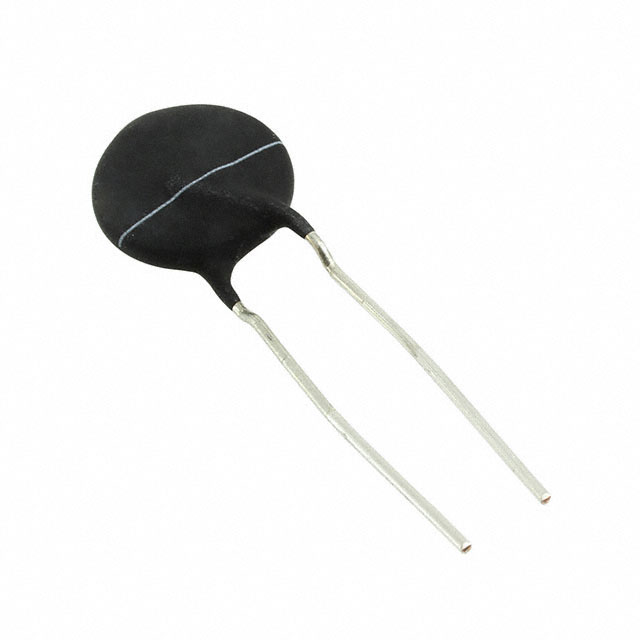

TDK PTC可复位保险丝 B57235S0259M051

B57235S0259M051概述

    文章标题:NTC Thermistors for Inrush Current Limiting:技术概述

    1. 产品简介


    NTC(负温度系数)热敏电阻是一种用于限制启动电流的电子元件。它们广泛应用于开关电源、软启动电机等领域。这类产品通常采用引线和涂层设计,具有出色的电气稳定性和阻燃性。本次介绍的产品为B57235S0M0系列,属于TDK Electronics AG的产品线。

    2. 技术参数


    以下是该产品的技术参数摘要:
    | 参数名称 | 规格 |

    | 订货代码 | B57235S0M0 |
    | 系列/类型 | S235//M |
    | 最大功率 | 1.8 W |
    | 阻值容差 | ±20% |
    | 额定温度 | 25°C |
    | 散热因子 | 约9 mW/K |
    | 热冷却时间常数 | 约60秒 |
    | 热容量 | 约540 mJ/K |
    产品提供不同的阻值范围,具体如下表所示:
    | 型号编号 | R25 (Ω) | Imax (A) | Ctest (μF) | Rmin (Ω) | 订货代码 |
    |
    | B57235S0259M0 | 2.5 | 5.2 | 200 | 0.077 | B57235S0259M0 |
    | B57235S0479M0 | 4.7 | 4.4 | 200 | 0.102 | B57235S0479M0 |
    | B57235S0509M0 | 5 | 4.2 | 200 | 0.110 | B57235S0509M0 |
    | B57235S0609M0 | 6 | 4 | 200 | 0.125 | B57235S0609M0 |
    | B57235S0809M0 | 8 | 3.5 | 200 | 0.156 | B57235S0809M0 |
    | B57235S0100M0 | 10 | 3 | 200 | 0.206 | B57235S0100M0 |

    3. 产品特点和优势


    - 引线和涂层设计,使得产品具备良好的电气稳定性和可靠性。
    - 具备阻燃涂层材料,达到UL 94 V-0标准。
    - 具有高度稳定的电气特性,确保长期使用性能的一致性。
    - 可根据客户需求提供不同的电阻容差和引线配置。

    4. 应用案例和使用建议


    这类NTC热敏电阻适用于多种场景,例如开关电源和软启动电机。为了确保最佳性能,建议按照以下步骤进行操作:
    - 在使用前仔细阅读制造商提供的警告和注意事项。
    - 确保在适当的环境中储存和处理这些组件,以避免污染和腐蚀。
    - 确保安装时不会对组件造成机械应力,尤其是在密封、灌封或过模过程中。
    - 在运行期间保持足够的通风,避免因过热而导致故障。

    5. 兼容性和支持


    - 该产品已获得多项认证,如UL 1434(文件号E338926)、IEC、VDE和CQC等。
    - 可按需提供不同电阻容差和引线配置,以满足不同应用需求。
    - TDK Electronics AG提供详尽的技术文档和支持服务,包括详细的安装说明和操作指南。

    6. 常见问题与解决方案


    - 问题1:组件出现异常高阻抗或低阻抗现象
    - 解决方案:检查组件是否暴露于水、电解质或其他腐蚀性介质中,这可能导致涂层损坏。
    - 问题2:组件在高温环境下失效
    - 解决方案:确保组件操作温度不超过其额定温度,并使用适合高温环境的材料。
    - 问题3:焊接过程中组件受损
    - 解决方案:使用树脂型助焊剂或非激活助焊剂,避免快速冷却,确保彻底清除助焊剂残留物。

    7. 总结和推荐


    NTC热敏电阻B57235S0M0系列具备卓越的电气稳定性和可靠性,适用于多种应用场景,尤其在开关电源和软启动电机领域表现出色。其高度可靠的设计和广泛的认证使其在市场上具备强大竞争力。对于需要稳定限流的应用场合,这款产品是一个值得推荐的选择。

B57235S0259M051参数

参数
最大电压 -
保持电流 -
跳闸电流 -
冷电阻 2.5Ω
最大额定电流 -
最小初始态电阻值 2.5Ω
最大跳断后电阻值 -
跳闸时间 -
长*宽*高 6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B57235S0259M051厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57235S0259M051数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B57235S0259M051 B57235S0259M051数据手册

B57235S0259M051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.7903
50+ ¥ 3.4988
250+ ¥ 3.2655
500+ ¥ 3.2655
库存: 1019
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 18.95
