首页  >  产品百科  >  B32521C6104J

B32521C6104J

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 400V 200V 通孔安装 13mm*6mm*12mm
供应商型号: 871-B32521C6104J
供应商: Mouser
标准整包数: 1

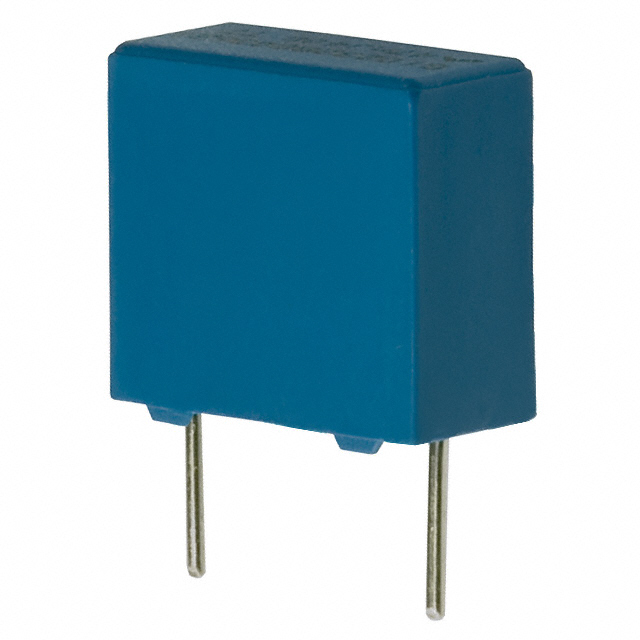

TDK 薄膜电容 B32521C6104J

B32521C6104J概述

    Film Capacitors: Metallized Polyester Film Capacitors (MKT)

    1. 产品简介


    Metallized Polyester Film Capacitors (MKT) 是一种广泛应用在各类电子产品中的电容器。它们主要分为堆叠薄膜技术和卷绕技术两种类型。MKT 系列电容器适用于多种场合,如阻隔(Blocking)、耦合(Coupling)、去耦(Decoupling)和射频干扰(RFI)抑制等领域。该系列特别适合汽车电子的应用场景。MKT 系列电容器的工作温度范围广泛,最高可承受高达 125°C 的温度。它们的主要构成材料为聚对苯二甲酸乙二醇酯(PET),具有高脉冲强度和可靠的接触性。

    2. 技术参数


    - 工作电压:系列型号从 B32520 到 B32529,覆盖了从 50V DC 到 630V DC 的不同规格。
    - 最大交流电压:对应于不同的直流工作电压,系列的交流电压(VRMS)值也有显著差异。
    - 标称电容值:从 0.001μF 到 150μF 不等,覆盖多个常用范围。
    - 工作温度:最高可达 125°C。
    - 外形尺寸:宽度(w)范围从 2.5mm 到 13.0mm,高度(h)从 6.5mm 到 17.5mm,长度(l)从 7.3mm 到 18.0mm。
    - 技术规范:提供堆叠薄膜技术和卷绕技术两种形式,具体取决于产品型号。
    - 环保标准:RoHS 兼容,并提供无卤素选项。
    - 行业认证:符合 AEC-Q200D 标准。

    3. 产品特点和优势


    - 高脉冲强度:MKT 系列电容器在极端脉冲条件下的表现卓越。
    - 高接触可靠性:确保长期稳定可靠的应用性能。
    - 环保设计:RoHS 兼容且可提供无卤素版本,满足日益严格的环保要求。
    - 多种包装形式:提供散装、编带及轴向包装,适应不同客户的需求。
    - 高精度制造:提供多种容差等级(±20%,±10% 和 ±5%),确保高精度和一致性。

    4. 应用案例和使用建议


    MKT 系列电容器适用于广泛的电子应用领域,特别是汽车电子系统。例如,在电动汽车中,这些电容器可用于滤波、储能和电源转换。对于需要高脉冲强度的应用,建议选择高直流耐压(DC Voltage Rating)的产品。在选择具体型号时,应考虑电容器的标称电容值、工作电压、外形尺寸等因素。

    5. 兼容性和支持


    MKT 系列电容器的设计使其能与其他各种标准电子组件轻松兼容。此外,制造商提供详尽的技术支持文档和培训资源,帮助用户更好地理解和应用这些电容器。如有需要,可以联系技术支持团队以获取更多帮助。

    6. 常见问题与解决方案


    - 问题:如何识别电容器的具体型号?
    解决方案: 检查产品上的标记代码,通常包括制造商标志、标称电容值、容差等级、额定直流电压和生产日期等信息。

    - 问题:如何确定最佳工作电压?
    解决方案: 确保所选电容器的额定直流电压高于电路中的最大预期电压。
    - 问题:如何安装电容器?
    解决方案: 根据具体应用的要求,使用合适的焊接或接线方法来安装电容器。

    7. 总结和推荐


    总体而言,TDK 的 B32520...B32529 MKT 系列电容器凭借其高性能、高可靠性、多样化的包装选项以及环保特性,在多种应用场景中表现出色。无论是消费电子还是工业应用,MKT 系列电容器都是一个值得信赖的选择。因此,强烈推荐在需要高质量、高可靠性的电容器的应用中使用这些产品。

B32521C6104J参数

参数
电容值 100nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 13mm*6mm*12mm
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装

B32521C6104J厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32521C6104J数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32521C6104J B32521C6104J数据手册

B32521C6104J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
10+ $ 0.5221 ¥ 4.4117
50+ $ 0.4037 ¥ 3.4108
100+ $ 0.3498 ¥ 2.9558
500+ $ 0.2797 ¥ 2.3636
1000+ $ 0.2581 ¥ 2.1811
2000+ $ 0.2311 ¥ 1.953
4000+ $ 0.2203 ¥ 1.8617
库存: 1170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
直接购买
加入购物车
