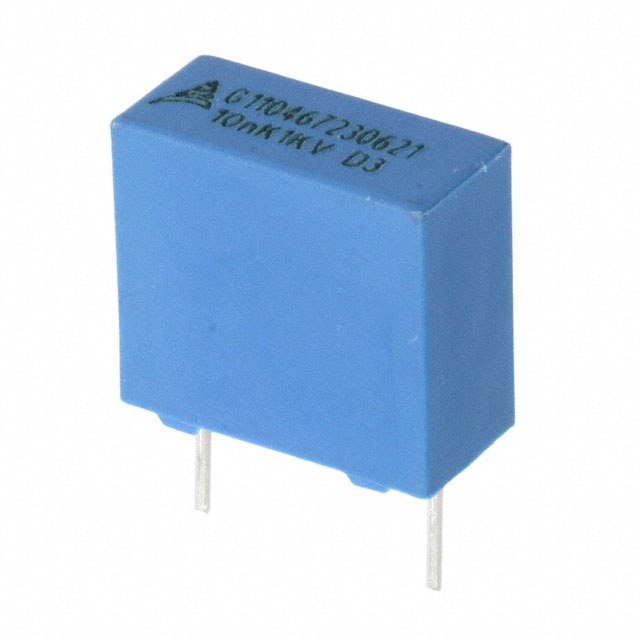

B32621A0103K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±10% 聚丙烯 1KV 500V 通孔安装 13mm*6mm*12mm
供应商型号: 495-4796-ND
供应商: Digi-Key
标准整包数: 1
TDK 薄膜电容 B32621A0103K000

B32621A0103K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    产品类型:薄膜电容器(Metallized Polypropylene Film Capacitors,简称MKP)
    主要功能:MKP电容器具有高脉冲处理能力、自愈性好、尺寸小、接触可靠性高等特点。
    应用领域:紧凑型荧光灯(CFL)、开关电源(SMPS)等领域。

    2. 技术参数


    - 最大操作温度:105°C
    - 气候类别(IEC 60068-1:2013):55/100/56
    - 叠层薄膜技术
    - 塑料外壳(UL 94 V-0)
    - 环氧树脂密封
    - 直流额定电压(VDC):160 V至1000 V
    - 交流有效值电压(VRMS):90 V至600 V
    - 电容范围(nF):1.0 nF至220 nF

    3. 产品特点和优势


    - 高脉冲处理能力:可以承受更高的电压变化率和脉冲能量。
    - 自愈特性:在电介质击穿后能够自我修复,提高可靠性。
    - 尺寸小:采用叠层薄膜技术,体积小巧。
    - 高接触可靠性:确保稳定连接。
    - RoHS兼容:符合环保要求。
    - 端子:平行线端子,无铅镀锡。

    4. 应用案例和使用建议


    - 紧凑型荧光灯(CFL):适用于高频驱动电路,能处理大电流波动。
    - 开关电源(SMPS):用于输入滤波和输出滤波,提高电源稳定性。
    - 使用建议:在高温环境下使用时,需要特别注意散热,避免长时间超过额定温度运行。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件良好兼容,具体细节参见手册。
    - 支持:制造商提供详细的技术文档和客户服务支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中端子损坏。
    - 解决方案:确保焊接温度和时间控制在推荐范围内,使用合适的焊接工艺。
    - 问题2:高温下电容器性能下降。
    - 解决方案:选择适合的工作温度范围,遵循手册中关于热管理的指导。

    7. 总结和推荐


    总结:B32620和B32621系列MKP电容器在高脉冲处理能力和自愈特性方面表现出色,适用于多种高要求应用场合。
    推荐:强烈推荐使用该系列产品,尤其是在紧凑型荧光灯和开关电源中,其卓越的性能和可靠的品质将为用户带来显著的优势。

B32621A0103K000参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC 1KV
长*宽*高 13mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32621A0103K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32621A0103K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32621A0103K000 B32621A0103K000数据手册

B32621A0103K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
