首页  >  产品百科  >  B32529D1105K189

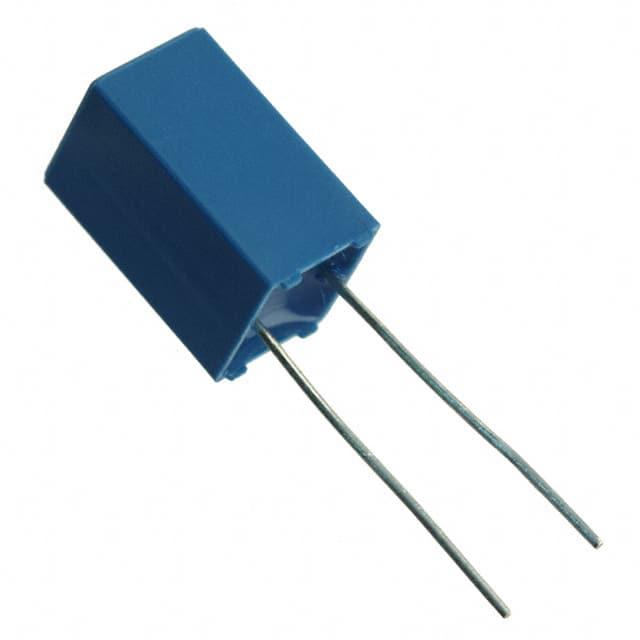

B32529D1105K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.8mm*7.8mm*13mm
供应商型号: A-B32529D1105K189
供应商: 云汉优选
标准整包数: 800
TDK 薄膜电容 B32529D1105K189

B32529D1105K189概述

    Film Capacitors: Metallized Polyester Film Capacitors (MKT)

    产品简介


    B32520 ... B32529 系列 是一款通用型(堆叠/卷绕)聚酯膜电容器。这种电容器广泛应用于各种电路设计中,主要功能包括阻隔、耦合、去耦、旁路以及汽车无线电频率干扰(RFI)抑制。由于采用聚酯(PET)为介质材料,这些电容器具有出色的性能和可靠性,能够适应各种严苛的工作环境。

    技术参数


    - 最大工作温度: 125°C
    - 环境分类 (IEC 60068-1:2013): 55/125/56
    - 电介质: 聚对苯二甲酸乙二醇酯(聚酯,PET)
    - 封装形式: 塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 尺寸范围:
    - 铅间距: 5 mm 至 37.5 mm
    - 容量范围: 0.001 μF 至 150 μF
    - 电压范围: 直流耐压 (VR) 从 50 V 至 630 V,交流耐压 (VRMS) 从 32 V 至 400 V
    详细的技术规格可以在手册的不同章节找到,涵盖不同型号和尺寸下的具体技术指标。

    产品特点和优势


    - 高脉冲强度: 这款电容器具备高耐压能力,适用于需要应对突发电流的应用场景。
    - 高接触可靠性: 出色的接触可靠性确保了长时间运行的稳定性。
    - RoHS 兼容: 无铅设计符合环保标准。
    - AEC-Q200D 认证: 满足汽车应用要求,确保高可靠性。

    应用案例和使用建议


    这些电容器在许多实际应用中表现出色。例如,在汽车无线电频率干扰抑制中,它们被用于保护敏感的电子设备免受电磁干扰的影响。此外,在一般工业应用中,如电机控制、电源转换等领域,也常见到它们的身影。
    使用建议:
    - 在设计电路时,选择适当的电容量以满足系统的需求。
    - 确保电容器在额定工作温度范围内运行,避免过热情况的发生。
    - 为提高可靠性和延长使用寿命,建议使用高质量的焊接工艺进行安装。

    兼容性和支持


    这款电容器可以与其他标准电子元器件无缝集成,适配多种应用场景。供应商提供详尽的支持服务,包括但不限于技术支持、质量保证及定制化服务,具体详情可以参考相关文档或联系技术支持部门。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保电路负载不超过电容器的最大工作温度限制;增加散热措施。 |
    | 电容量漂移 | 使用高质量电容器并遵循正确的安装方法;定期检测和校准电容器。 |
    | 寿命短 | 遵循电容器的额定工作条件;减少脉冲电流和电压应力。 |

    总结和推荐


    总的来说,B32520 ... B32529 系列聚酯膜电容器凭借其高性能、高可靠性和广泛的应用范围,在众多领域内都表现出了强大的竞争力。无论是对于普通工业用途还是特殊领域的应用需求,这款电容器都能提供优秀的解决方案。因此,强烈推荐给需要高性能电容器的设计师和工程师们。
    通过详细了解该产品的特性、参数及其应用场景,可以帮助用户更好地利用其潜在的优势,从而在设计过程中做出更加明智的选择。

B32529D1105K189参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.8mm*7.8mm*13mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32529D1105K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529D1105K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529D1105K189 B32529D1105K189数据手册

B32529D1105K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
