B32758G4156K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 15μF ±10% 聚丙烯 800V 400V 3.3mΩ 通孔安装 57.5mm*38mm*57.5mm
供应商型号: 495-77292-ND
供应商: Digi-Key
标准整包数: 1

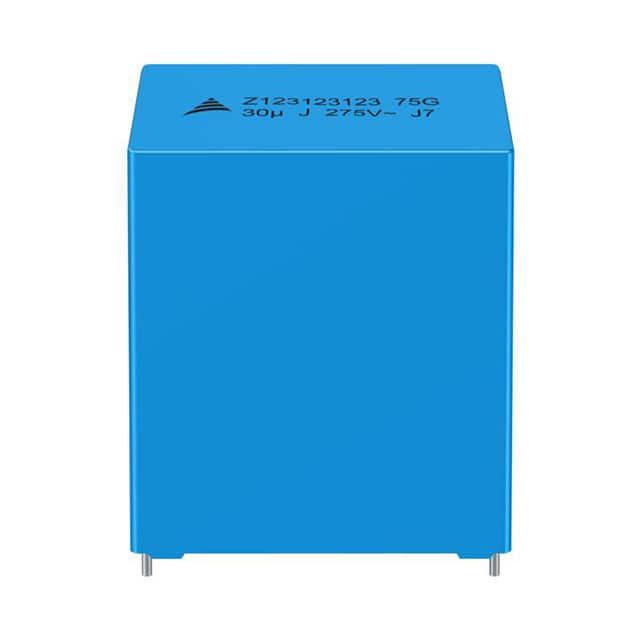

TDK 薄膜电容 B32758G4156K000

B32758G4156K000概述

    Film Capacitors - Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    产品类型:薄膜电容器(Film Capacitors)中的金属化聚丙烯膜电容器(Metallized Polypropylene Film Capacitors, MKP)。
    主要功能:主要用作交流滤波器,在电力转换器、不间断电源系统(UPS)和电机驱动系统中提供输出交流滤波。
    应用领域:广泛应用于工业控制、能源管理及消费电子产品等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 最大工作温度 | 105°C |
    | 环境类别(IEC 60068-1:2013)| 40/105/56 |
    | 介电材料 | 聚丙烯(Polypropylene, PP)|
    | 外壳材料 | 塑料外壳(UL 94 V-0) |
    | 封装材料 | 环氧树脂密封(UL 94 V-0) |
    | 电压等级 | 250VAC至800VAC |
    | 额定电容范围 | 1.0μF至70μF |
    | 瞬时最大工作电压 | 500VDC至800VDC |
    | 通流能力(峰值电流) | 最高可达1344小时 |
    | 脉冲处理能力(dV/dt) | 13V/μs至100V/μs |

    3. 产品特点和优势


    - THB级III测试:符合IEC 60384-14:2013/AMD1:2016标准,确保在高湿度环境下依然具有高可靠性。
    - 优化的交流电压性能:可承受高频率和大电流脉动,特别适用于电力变换器和UPS系统。
    - 耐久性:AEC-Q200D认证,使用寿命长,可靠性高。
    - 封装方式:适用于PCB安装,提供2针和4针版本,标准引线长度为6mm ±1mm,可根据需求定制特殊长度。
    - 标记:包含制造商标识、批号、系列号、额定电容代码、公差代码、额定交流电压和生产日期代码。

    4. 应用案例和使用建议


    - 电力转换器的输出滤波:这些电容器能够有效滤除转换器产生的高频噪声,提高系统的稳定性和效率。
    - 电机驱动系统:适用于需要大电流和高可靠性的场合,如工业机器人和电动车辆的驱动系统。
    - 不间断电源系统(UPS):用于稳定电网波动,保护关键负载免受电力中断的影响。
    使用建议:在高温环境中使用时,应注意适当降低额定电压以防止过热。对于脉冲负载,需遵循特定的脉冲处理准则,避免损坏电容器。

    5. 兼容性和支持


    - 兼容性:MKP电容器适用于各种标准的电力变换和控制系统中,能够与其他相关电子元器件良好配合使用。
    - 厂商支持:TDK Electronics提供全面的技术支持和售后服务,包括详细的安装指南和故障排查手册。

    6. 常见问题与解决方案


    - 问题:在极端条件下电容值变化过大。
    - 解决方案:定期进行绝缘电阻测试,确保达到制造商规定的最小限值。
    - 问题:运行过程中产生异常高温。
    - 解决方案:检查工作条件是否超出额定范围,必要时增加散热措施或降低工作负载。

    7. 总结和推荐


    综上所述,B32754至B32758系列的金属化聚丙烯薄膜电容器(MKP)在设计、质量和可靠性方面均表现出色。它们广泛应用于各类高要求的应用场景中,是电力转换、电机驱动和不间断电源系统的理想选择。因此,强烈推荐使用这一系列产品。

B32758G4156K000参数

参数
电容值 15μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 400V
额定电压-DC 800V
ESR-等效串联电阻 3.3mΩ
长*宽*高 57.5mm*38mm*57.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B32758G4156K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32758G4156K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32758G4156K000 B32758G4156K000数据手册

B32758G4156K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
