B43704A9828M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 8.2mF 400V ±20% 14mΩ@ 100Hz 12000h@ 85°C 25.5A@ 100Hz 底座安装,螺纹安装 76.9mm(长度)*157.2mm(高度)
供应商型号: 495-B43704A9828M000-ND
供应商: Digi-Key
标准整包数: 32

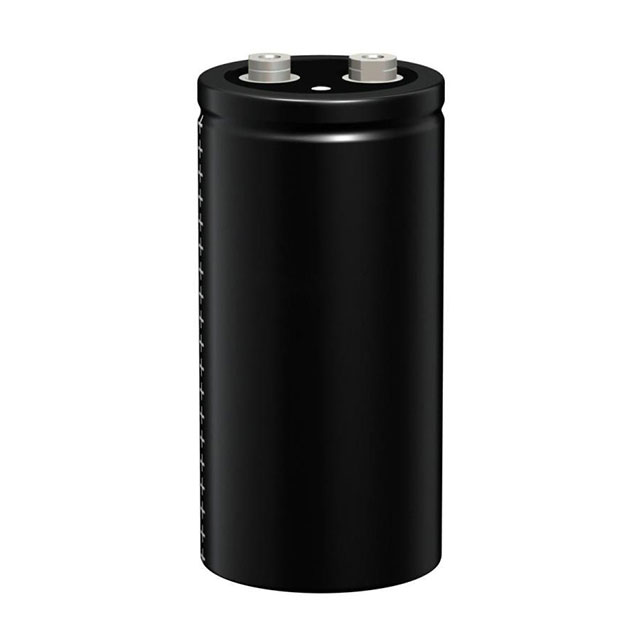

TDK 铝电解电容 B43704A9828M000

B43704A9828M000概述


    产品简介


    铝电解电容器是一种用于电力转换应用的高可靠性电容器,尤其适用于频率转换器、风力发电转换器、太阳能逆变器及专业电源设备等领域。其基本构造包括一个铝制外壳和带有螺栓终端的绝缘结构,使其能在恶劣环境中稳定运行。本手册主要介绍了型号为B43704和B43724的产品,这两种型号分别采用环形夹和螺纹安装方式,具备高容积比和高耐电流能力的特点。

    技术参数


    - 额定电压(VR):350至550 VDC
    - 额定电容(CR):820至22000 μF
    - 电容容差:±20%
    - 损耗角正切(tan δ)(20°C,120 Hz):≤ 0.20
    - 漏电流(Ileak)(20°C,5分钟):未明确给出
    - 自感电抗(ESL):直径d=51.6 mm时约15 nH,直径d≥64.3 mm时约20 nH
    - 纹波电流能力:最高可达到89 A(直径为90 mm)
    - 使用寿命:在85°C、额定电压和交流电流(IAC,R > 12000 h > 8000 h)条件下,电容变化率(ΔC/C)≤ 15%,损耗角正切(tan δ)≤ 1.75倍初始值,漏电流(Ileak)≤ 初始值
    - 振动测试:通过IEC 60068-2-6标准的测试F测试,频率范围10到55 Hz,位移幅度0.75 mm,最大加速度10 g,持续时间为3次每次2小时

    产品特点和优势


    - 高CV产品:具有非常紧凑的设计。
    - 高可靠性:适用于高频和高温度应用环境。
    - 全焊接结构:确保电气连接可靠。
    - 极性反转保护终端:提供PAPR(保护反转极性)终端版本,防止误接导致短路。
    - 优化基座散热设计:特别版本具备高达两倍的纹波电流能力。

    应用案例和使用建议


    这些电容器广泛应用于各种工业设备中,例如频率转换器和风力发电系统。为了确保最佳性能,建议安装时使用合适的螺丝和垫圈以避免接触不良。此外,在极端温度条件下工作时需要特别注意电容的耐热性。

    兼容性和支持


    - 兼容性:该产品具有广泛的兼容性,可以轻松集成到现有系统中。
    - 支持:制造商提供详细的安装指南和技术支持服务,包括对特定设计选项的详细说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不匹配 | 检查电路配置并更换适当规格的电容器 |
    | 损耗角正切偏高 | 确保安装正确且未受到机械应力的影响 |

    总结和推荐


    总体而言,这款电容器以其高可靠性、长寿命以及高纹波电流能力而著称,是工业应用的理想选择。考虑到其出色的性能表现和广泛的适用范围,我们强烈推荐在涉及高频、高功率需求的应用中使用这些产品。

B43704A9828M000参数

参数
电容值 8.2mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 14mΩ@ 100Hz
纹波电流 25.5A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 76.9mm(长度)*157.2mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43704A9828M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43704A9828M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43704A9828M000 B43704A9828M000数据手册
