B59100C0130A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 100Ω PCB安装,通孔安装
供应商型号: 495-76337-ND
供应商: Digi-Key
标准整包数: 1

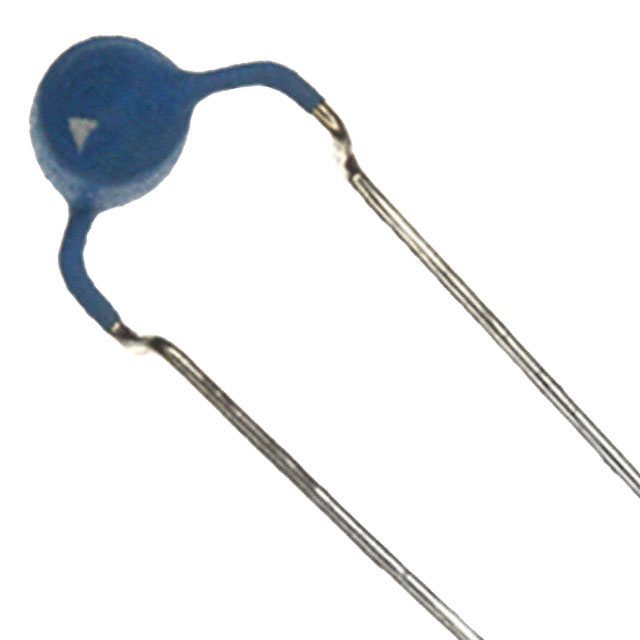

TDK PTC热敏电阻 B59100C0130A070

B59100C0130A070概述


    产品简介


    PTC(正温度系数)热敏电阻作为一种限温传感器,广泛应用于温度监测和控制领域。PTC热敏电阻的B59100系列特别适合于在90°C到140°C之间的温度范围进行准确的温度传感。这些器件采用镀锡引线,具有制造商标志和型号标识,并且在白漆上印制。此外,它们符合DIN VDE V 0898-1-401标准,并且是RoHS兼容的。

    技术参数


    - 最大工作电压:30V DC(在0°C至40°C)
    - 测量电压:≤ 2.5V DC(在-40°C至Tsense +5K范围内)
    - 最大测量电压:7.5V DC(参见表格“电气规范”)
    - 额定电阻:≤ 100Ω(VPTC ≤ 2.5V)
    - 工作温度范围:
    - V ≤ Vmeas,max时:-40°C / Tsense +23°C
    - V = Vmax时:0°C / +40°C
    - 电气规格:
    - Tsense 90°C至140°C:Vmeas和Vmeas,max应符合DIN VDE V 0898-1-401标准
    - 具体的R值随温度变化而变化(参考表格)

    产品特点和优势


    B59100系列PTC热敏电阻具备多项独特优势,使其在市场上具有较强的竞争力:
    - 高精度温度监测:适用于90°C至140°C的温度范围,保证了广泛的适用性。
    - 环保材料:RoHS兼容,符合环保要求。
    - 稳定性:良好的电气耐久性和抗潮湿能力,确保长期稳定运行。
    - 易安装:镀锡引线方便焊接,易于装配。

    应用案例和使用建议


    应用案例
    - 电机保护:用于监控电机温度,防止过热。
    - 空调系统:实时监测并控制室内温度。
    使用建议
    - 在安装过程中,要确保安装面清洁,避免油渍或灰尘影响接触质量。
    - 避免快速冷却,以免导致陶瓷裂纹。
    - 适当的距离布置相邻组件,以确保散热效果。

    兼容性和支持


    该系列PTC热敏电阻与其他设备和组件的兼容性良好。制造商提供详细的安装指南和技术支持,确保客户能够顺利安装和使用。如有需要,可以通过全球销售网络联系最近的TDK办事处获取进一步帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中陶瓷破裂 | 确保安装面清洁,避免油渍和灰尘。 |
    | 温度超出规定范围 | 检查安装位置和环境条件,确保符合工作温度范围。 |
    | 热敏电阻失效 | 进行可靠性测试,检查环境因素是否影响热敏电阻的正常工作。|

    总结和推荐


    综上所述,B59100系列PTC热敏电阻是一款优秀的温度传感器,适用于各种工业和消费电子产品中的温度监测。其高精度、稳定性以及广泛的应用范围使其成为市场上不可多得的选择。强烈推荐此产品给需要精确温度监控的用户。

B59100C0130A070参数

参数
25℃时的电阻值 100Ω
精度 -
额定功率 -
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

B59100C0130A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59100C0130A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59100C0130A070 B59100C0130A070数据手册

B59100C0130A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.081 ¥ 9.1345
5+ $ 0.9545 ¥ 8.0655
10+ $ 0.9074 ¥ 7.6671
25+ $ 0.7983 ¥ 6.7459
50+ $ 0.762 ¥ 6.4393
100+ $ 0.7015 ¥ 5.8705
500+ $ 0.6368 ¥ 5.329
2400+ $ 0.5852 ¥ 4.897
7200+ $ 0.5546 ¥ 4.6412
库存: 6968
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.13
