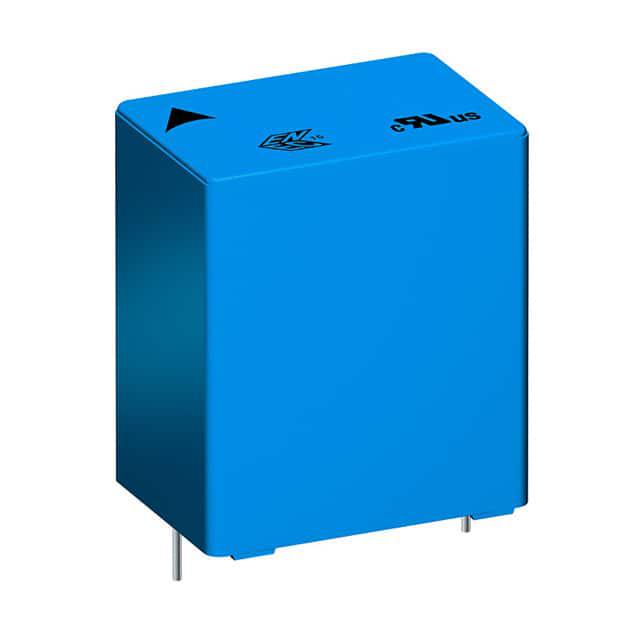

B32926C3335K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 3.3μF ±10% 聚丙烯 630V 305V 通孔安装 41.5mm*16mm*28.5mm
供应商型号: 4153249
供应商: 海外现货
标准整包数: 1
TDK 薄膜电容 B32926C3335K000

B32926C3335K000概述


    产品简介


    EMI Suppression Capacitors (MKP)系列/型号:B32921C/D ... B32928C/D
    发布日期:2016年12月
    制造商:EPCOS AG(TDK集团的一部分)
    这些电容器主要用于电磁干扰(EMI)抑制,在多个领域有着广泛的应用,如电源计量设备、家用电器控制单元(ECU)、各类传感器等。

    技术参数


    - 最大操作温度:110°C
    - 气候类别(IEC 60068-1):
    - 40/105/56(ENEC10)
    - 40/110/56(ENEC15)
    - 电介质:聚丙烯(MKP)
    - 外壳:塑料(UL 94 V-0)
    - 封装:环氧树脂密封(UL 94 V-0)
    - 容差范围:±10% 和 ±20%
    - 最小绝缘电阻:在20°C下,相对湿度≤65%时为100000 MΩ
    - 电容耐压测试:在电容≤10μF时为2121V,在1秒内;在电容>10μF时为1312V,在1秒内
    - 最大连续直流电压:630V
    - 最大连续交流电压:310V(50/60Hz)
    - 额定交流电压(IEC 60384-14):305V(50/60Hz)
    - 脉冲处理能力:dV/dt的上限值取决于引脚间距(范围从50V/μs到475V/μs),k0的上限值同样依赖于引脚间距(范围从43200V²/μs到408500V²/μs)

    产品特点和优势


    - 非常小的尺寸:适用于空间有限的应用场景。
    - 自愈合特性:提高可靠性,减少故障率。
    - 符合RoHS标准:环保材料,符合国际环保要求。
    - 可提供无卤素版本:在某些应用中更为安全可靠。
    - 自定义终端长度:可以按需求定制引线长度,方便安装。

    应用案例和使用建议


    这些电容器广泛应用于电源计量设备、家用电器控制单元以及传感器等场景。例如,在标准的X2位置上并联连接以减少电源线上的电磁干扰。
    使用建议:
    - 在进行波峰焊接时,建议遵循推荐的焊接曲线,确保焊接温度不会超过120°C,且焊接接触时间不超过3秒。
    - 在手动或选择性焊接时,建议使用温度低于360°C的烙铁,并保持焊接时间不超过3秒。

    兼容性和支持


    - 兼容性:这些电容器与多种电路板设计和焊锡工艺兼容,可以在各种应用中轻松集成。
    - 支持和维护:制造商提供详尽的技术支持,包括技术文档、安装指南和售后咨询服务。

    常见问题与解决方案


    - 问题1:如何确保良好的焊接效果?
    解决方案:遵循推荐的焊接曲线,保持合适的焊接时间和温度。使用预热和快速冷却方法来避免过热。

    - 问题2:如何确保长期稳定性?
    解决方案:遵循推荐的存储条件,避免极端温度和湿度环境。定期检查电容器的状态,确保其性能稳定。

    总结和推荐


    这些EMI抑制电容器具有卓越的性能和高可靠性,特别适合用于电磁干扰抑制的场合。它们的小巧尺寸、自愈合特性以及符合环保要求的特点,使其成为众多应用的理想选择。总体来说,这款电容器是值得推荐的产品。无论是对专业电子工程师还是普通用户而言,它们都是实现高效EMI抑制的有效工具。

B32926C3335K000参数

参数
电容值 3.3μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 305V
长*宽*高 41.5mm*16mm*28.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32926C3335K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32926C3335K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32926C3335K000 B32926C3335K000数据手册

B32926C3335K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.9333
10+ ¥ 13.7846
50+ ¥ 12.8656
200+ ¥ 12.8656
库存: 763
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.93
直接购买
加入购物车
