B59100M1130A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 100Ω 自由悬挂 513mm(高度)
供应商型号: 1299945
供应商: 海外现货
标准整包数: 1

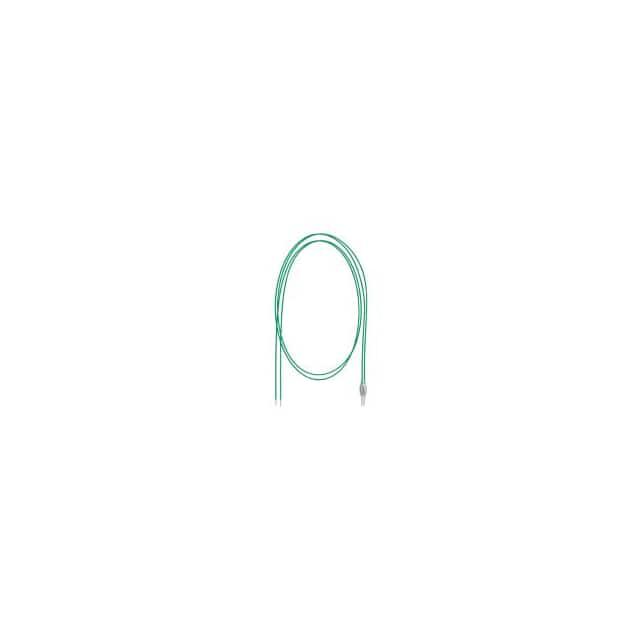

TDK PTC热敏电阻 B59100M1130A070

B59100M1130A070概述

    高质量文章:PTC热敏电阻技术手册概述

    1. 产品简介


    本手册所描述的产品为PTC(正温度系数)热敏电阻,适用于电动机的热保护及温度限制监测。产品型号为B59100系列,专为电动机绕组的温度监控设计。该产品的主要功能是作为限温传感器,具备快速响应和高精度测量温度的能力。主要应用领域包括电动机温度保护和单点温度监测。

    2. 技术参数


    该PTC热敏电阻的技术参数如下所示:
    | 参数 | 值 |

    | 最大操作电压(Vmax) | 30 V DC |
    | 测量电压(Vmeas) | ≤ 2.5 V DC |
    | 最大测量电压(Vmeas,max) | 7.5 V DC |
    | 额定电阻(RR) | ≤ 100 Ω |
    | 绝缘测试电压(Vins) | 2.5 kV AC |
    | 热阈值时间(ta) | ≤ 3 秒 |
    | 工作温度范围(Top) | -25/ Tsense +23 °C |
    | 工作电压范围(Top) | 0/+40 °C |
    | 色码线制符合标准 | DIN VDE V 0898-1-401 |
    | 认证 | UL 1434 文件号E69802 |
    | RoHS兼容 | 是 |

    3. 产品特点和优势


    该PTC热敏电阻的主要特点如下:
    - 小尺寸设计:保证了快速响应时间,使产品更易于集成到现有系统中。
    - 高精度温度测量:通过银涂层和PTFE绝缘的AWG 26绞合线实现了良好的电气性能。
    - 宽广的温度测量范围:能够测量90°C至160°C的温度。
    - UL认证:确保了产品的安全性和可靠性,符合国际标准。
    - 罗氏兼容:满足RoHS标准要求,环保且对人体无害。

    4. 应用案例和使用建议


    - 电动机温度保护:在电动机内部温度达到设定值时,PTC热敏电阻可以快速响应并提供保护。
    - 加热系统温度监测:用于加热系统的温度监控,以确保温度保持在预定范围内。
    - 工业自动化:用于各种自动化控制装置,监测关键部位的温度变化。
    使用建议:
    - 在安装前,检查所有接头和外壳是否清洁。
    - 安装过程中避免电极刮伤。
    - 使用过程中确保附近组件之间的间距适当,以实现有效的冷却。

    5. 兼容性和支持


    - 该PTC热敏电阻具有良好的兼容性,可广泛应用于各种电动机和温度控制系统。
    - 制造商提供了详细的技术支持和维护服务,确保用户能够在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1:如何防止热敏电阻表面受到污染?
    - 解决方法:在存储和处理过程中注意保持热敏电阻表面的清洁。

    - 问题2:如何确保热敏电阻在高温下的稳定工作?
    - 解决方法:确保周围材料能够承受高温,并提供适当的冷却空间。

    7. 总结和推荐


    该PTC热敏电阻凭借其高精度测量、快速响应时间和广泛的温度测量范围,成为电动机和温度监测系统的理想选择。同时,其优良的兼容性和制造商提供的全面支持进一步提升了其市场竞争力。综合来看,我们强烈推荐这款产品用于需要精准温度监测的应用场景。

B59100M1130A070参数

参数
25℃时的电阻值 100Ω
精度 -
额定功率 -
长*宽*高 513mm(高度)
安装方式 自由悬挂
零件状态 在售
包装方式 散装

B59100M1130A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59100M1130A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59100M1130A070 B59100M1130A070数据手册

B59100M1130A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.6208
10+ ¥ 20.2682
50+ ¥ 20.2682
100+ ¥ 19.9063
200+ ¥ 19.9063
400+ ¥ 19.5443
2000+ ¥ 19.5443
4000+ ¥ 19.5443
库存: 221
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.62
