首页  >  产品百科  >  B32521N8223K000

B32521N8223K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 22nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 630V 200V 通孔安装
供应商型号: N-B32521N8223K000
供应商: 云汉优选
标准整包数: 1

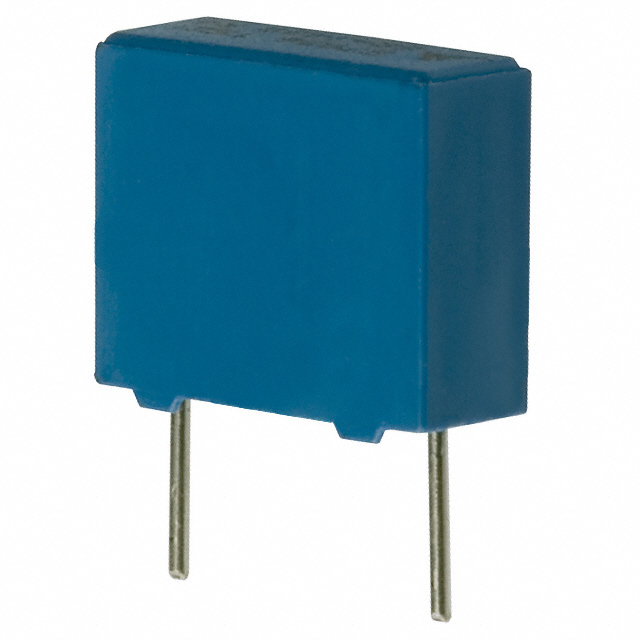

TDK 薄膜电容 B32521N8223K000

B32521N8223K000概述

    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    产品简介


    Metallized Polyester Film Capacitors (MKT) 是一款通用型电容器,适用于多种场合。其主要类型包括 B32520 到 B32529 系列,能够提供出色的脉冲强度和接触可靠性。该电容器具有 RoHS 合规性,并且可以按照要求提供无卤素版本。这些电容器广泛应用于阻隔、耦合和去耦电路,特别是在汽车电子领域的射频干扰(RFI)控制方面表现出色。

    技术参数


    | 参数 | 值 |

    | 最大工作温度 | 125°C |
    | 气候类别 (IEC 60068-1:2013) | 55/125/56 |
    | 绝缘材料 | 聚酯 (Polyethylene terephthalate) |
    | 构造技术 | 层叠薄膜技术 / 卷绕技术 |
    | 封装形式 | 塑料外壳 (UL 94 V-0) |
    | 封装材料 | 环氧树脂密封 (UL 94 V-0) |
    | 工作电压 (DC) | 50V - 630V |
    | 工作电压 (AC) | 40V - 400V |
    | 电容范围 | 0.001 μF - 220 μF |

    产品特点和优势


    - 高脉冲强度:适用于各种高负载和高频率应用。
    - 高接触可靠性:确保在长时间使用下保持稳定的性能。
    - RoHS兼容:符合环保标准。
    - 无卤素版本可选:更环保的选择。
    - AEC-Q200D认证:满足汽车应用的高标准。

    应用案例和使用建议


    应用案例:
    - 阻隔应用:如在电源线路中阻断直流电。
    - 耦合和去耦应用:如在信号传输中隔离干扰。
    - 射频干扰(RFI)抑制:在汽车电子中控制射频干扰。

    使用建议:
    - 在选择电容器时,需考虑工作电压、环境温度和所需的电容值。
    - 为保证长期稳定性,建议定期检查连接处的接触情况。
    - 在复杂系统中,应结合电路仿真软件进行模拟测试,以优化电容器的使用效果。

    兼容性和支持


    - 该电容器可以与其他常见的电子元件配合使用。
    - 厂商提供详细的技术支持文档和专业的客户支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问题1:电容器在高温环境下工作不稳定
    - 解决办法:选择适合更高温度范围的产品型号,如 B32529。
    - 问题2:电容器容量出现偏差
    - 解决办法:确认所选型号的电容容差是否符合要求,通常为 ±5% 或 ±10%。
    - 问题3:电容器表面发黑或损坏
    - 解决办法:检查是否有物理损坏,更换损坏的电容器。

    总结和推荐


    总体而言,B32520 至 B32529 系列的 Metallized Polyester Film Capacitors (MKT) 在设计上充分考虑了各种使用需求,具有高可靠性和广泛的适用性。该系列电容器不仅符合严格的环保标准,还具备优异的电气性能,非常适合在多种应用场景中使用。我们强烈推荐这款电容器作为高性能、高可靠性的电子元件选择。

B32521N8223K000参数

参数
电容值 22nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 630V
13mm(Max)
13*5*11
5mm(Max)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32521N8223K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32521N8223K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32521N8223K000 B32521N8223K000数据手册

B32521N8223K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
550+ $ 0.2067 ¥ 1.757
库存: 744
起订量: 550 增量: 1
交货地:
最小起订量为:550
合计: ¥ 966.35
直接购买
加入购物车
