首页  >  产品百科  >  B32023B3104M000

B32023B3104M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±20% 聚丙烯 1.5KV 300V 通孔安装 26.5mm*10.5mm*16.5mm
供应商型号: UA-B32023B3104M000
供应商: 海外现货
标准整包数: 540

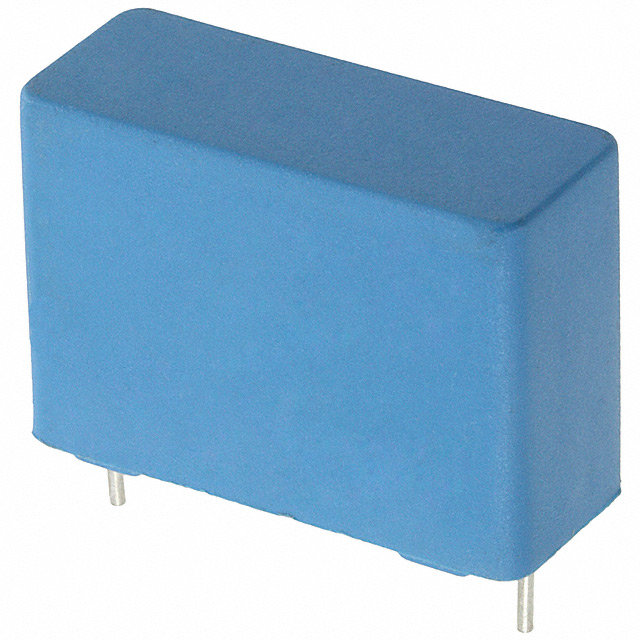

TDK 薄膜电容 B32023B3104M000

B32023B3104M000概述

    Film Capacitors (MKP) - B32021 ... B32026 技术手册

    产品简介


    Film Capacitors(薄膜电容器)是一种广泛应用于电磁干扰抑制的电子元器件。这些电容器主要用于“线路对地”应用中的Y2类干扰抑制。产品型号包括B32021至B32026系列,具备良好的自我修复能力和高电压处理能力,适用于工业、医疗、通信等多个领域。

    技术参数


    - 最大工作温度:110°C
    - 气候类别(IEC 60068-1:2013):40/110/56
    - 介电材料:聚丙烯(MKP)
    - 结构:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 尺寸:多种型号,根据容量不同而变化,最小尺寸为10×4.0×9.0mm,最大尺寸为42.0×20.0×39.5mm。
    - 最大直流电压:1500V(Top ≤ 85°C)
    - 最大交流电压:480V(50/60Hz,Top ≤ 85°C)
    - 绝缘电阻:100,000 MΩ(CR ≤ 0.33 μF),30,000 s(CR > 0.33 μF)
    - 额定交流电压(IEC 60384-14:2013):300V(50/60Hz)

    产品特点和优势


    1. 小尺寸设计:确保在紧凑空间内高效使用。
    2. 优良的自修复性:提高了可靠性,减少了故障率。
    3. 高电压能力:适合高压应用。
    4. 环保材料:符合RoHS标准,无卤素设计。
    5. 引线定制:提供不同长度的引线定制服务,以满足特殊需求。

    应用案例和使用建议


    - 应用示例:用于EMI(电磁干扰)抑制,例如在交流电源线和框架接地(FG)之间连接,以减少差模噪声,特别在8到10MHz的高频范围内效果显著。
    - 使用建议:
    - 遵循推荐的焊接曲线,以避免因过热引起的损坏。
    - 焊接时确保引线深度不超过2.0mm,保持焊点湿润度≥90%。
    - 在应用中遵循安全标准,限制漏电流不超过规定水平。

    兼容性和支持


    - 兼容性:与其他电子元器件高度兼容,可在各种电路板上顺利安装。
    - 厂商支持:提供详细的技术文档、测试报告以及在线支持,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - Q: 如何判断焊接是否成功?
    - A: 检查引线湿润度,确保至少90%表面被新的焊料覆盖。
    - Q: 在高温环境下使用是否安全?
    - A: 需要确保不超过规定的最高工作温度110°C。
    - Q: 如何防止机械应力导致的损坏?
    - A: 不要施加机械应力于电容器端子上,避免任何压缩、拉伸或弯曲应力。

    总结和推荐


    B32021 ... B32026系列薄膜电容器凭借其小巧的体积、高电压能力和优良的自修复性,在多种应用环境中表现出色。这些电容器不仅易于集成到现有系统中,而且在恶劣条件下也能保持高性能。因此,我们强烈推荐该系列产品,尤其是在需要高可靠性、紧凑设计和低维护成本的应用中。

B32023B3104M000参数

参数
电容值 100nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1.5KV
长*宽*高 26.5mm*10.5mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32023B3104M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32023B3104M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32023B3104M000 B32023B3104M000数据手册

B32023B3104M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
540+ $ 0.66 ¥ 5.5308
1080+ $ 0.6513 ¥ 5.4575
1620+ $ 0.6325 ¥ 5.3004
10800+ $ 0.485 ¥ 4.0643
32400+ $ 0.4425 ¥ 3.7082
库存: 3780
起订量: 540 增量: 540
交货地:
最小起订量为:540
合计: ¥ 2986.63
直接购买
加入购物车
