B41821B5477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 25V ±20% 560Ω@ 120Hz 2000h@ 85°C 550mA@ 120Hz 通孔安装 12.5mm(宽度)*13.5mm(高度)
供应商型号: 495-B41821B5477M000-ND
供应商: Digi-Key
标准整包数: 1

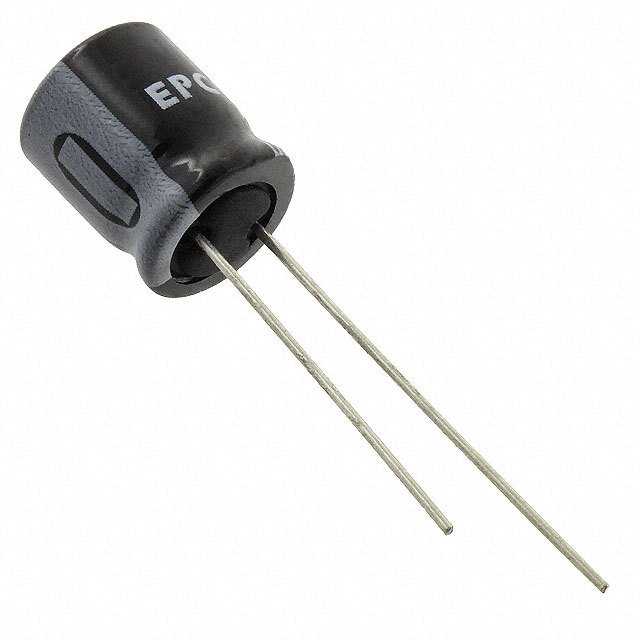

TDK 铝电解电容 B41821B5477M000

B41821B5477M000概述

    铝电解电容器:单端电容器

    产品简介


    铝电解电容器是一种单端电容器,被广泛应用于娱乐行业、半专业到专业的各种应用领域,如滤波、耦合和脉冲电路。这些电容器采用径向引脚设计,具有极化的特点,并且符合RoHS标准。

    技术参数


    | 参数 | B41821系列 | B43821系列 |
    |
    | 额定电压(VR) | 6.3 ~ 100 V DC | 160 ~ 450 V DC |
    | 浪涌电压(VS) | 1.15 VR | 1.1 VR |
    | 额定电容(CR) | 0.1 ~ 10000 µF | 0.47 ~ 680 µF |
    | 容差 | ±20% | ±20% |
    | 损耗角正切(tan δ) | 0.28 ~ 0.10 | 0.28 ~ 0.20 |
    | 泄漏电流(Ileak) | ≤ 3 µA 或大者 | 20 °C, 5 分钟 |
    | 自感(ESL) | 15 ~ 40 nH | 15 ~ 40 nH |

    产品特点和优势


    1. 紧凑尺寸:这些电容器具有高CV值,使其在空间有限的应用中非常紧凑。
    2. RoHS兼容:确保产品符合环保标准。
    3. 安全泄压阀:直径≥6.3mm的电容器具有安全泄压阀,增加安全性。
    4. 多种引脚配置:支持标准引脚、弯角引脚、直角引脚等多种配置。

    应用案例和使用建议


    这些电容器广泛用于娱乐行业和专业应用范围内的过滤、耦合和脉冲电路。例如,在音频系统和电源供应器中可以发现它们的身影。对于需要高容量和良好耐热性的应用,建议选择额定电压较高、容差较小的产品。同时,由于这些电容器具有较高的自感,建议在高频电路中谨慎使用。

    兼容性和支持


    这些电容器可与大多数电子设备兼容。如有任何问题,您可以联系最近的EPCOS销售办公室寻求帮助。EPCOS提供全面的支持和服务,以确保客户能够正确使用这些产品。

    常见问题与解决方案


    1. 问题:电容器失效
    - 解决方案:检查是否有足够的散热措施,或者更换为更高额定电压的产品。

    2. 问题:泄漏电流过高
    - 解决方案:确保使用正确的温度范围和环境条件,避免过载使用。
    3. 问题:安装后发现故障
    - 解决方案:检查安装是否正确,包括引脚方向和连接是否牢固。

    总结和推荐


    综上所述,这些铝电解电容器以其紧凑的设计、高性能和RoHS兼容性,在各类应用中表现出色。无论是娱乐行业还是专业设备,这些电容器都能满足需求。鉴于其广泛的适用性和良好的可靠性,强烈推荐使用这些电容器。

B41821B5477M000参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 560Ω@ 120Hz
纹波电流 550mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 12.5mm(宽度)*13.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
