UHV-222A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 400pF ±10% Z5T 20KV 底座安装,螺纹安装 23mm(长度)
供应商型号: 4334953
供应商: 海外现货
标准整包数: 1

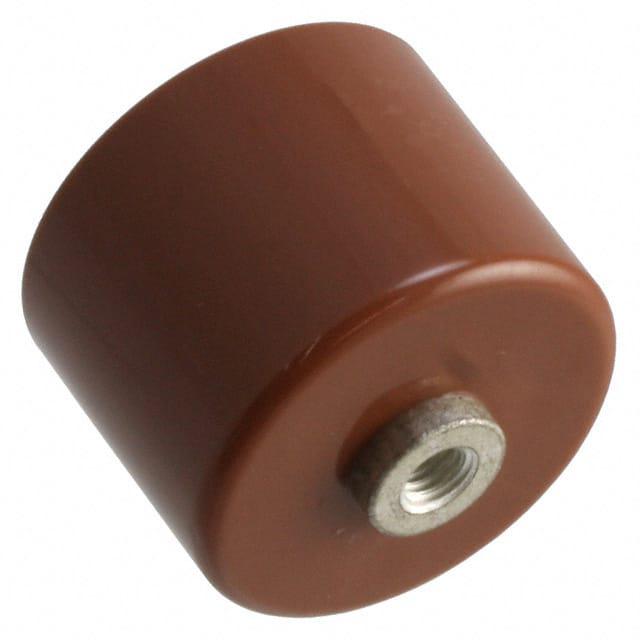

TDK 陶瓷电容 UHV-222A

UHV-222A概述

    Ultra High Voltage Ceramic Capacitors (UHV Series) 技术手册解析

    1. 产品简介


    超高压陶瓷电容器(UHV系列)是一种专为高压电源和激光应用设计的高性能电容器。这类电容器采用金属端子,具有高耐压能力,可承受高达50kV的工作电压,适用于医疗设备、光刻技术及工业分析仪等高电压电路系统。由于其卓越的性能和稳定性,UHV系列在高压电子应用中扮演着重要角色。

    2. 技术参数


    以下是UHV系列超高压陶瓷电容器的主要技术参数和技术规格:
    | 参数 | 规格 |

    | 额定电压范围 | 20kV 至 50kV |
    | 温度范围 | 操作温度:-30°C 至 +85°C
    存储温度:-30°C 至 +85°C |
    | 容量范围 | 100pF 至 4000pF |
    | 介损(tanδ) | ≤0.2% |
    | 绝缘电阻 | ≥100MΩ |
    | 交流耐压 | ≥10kVAC |
    | 安装方式 | 模塑型金属螺纹端子 |
    | 符合标准 | RoHS 指令符合 |

    3. 产品特点和优势


    UHV系列超高压陶瓷电容器具有以下独特功能和优势:
    - 高可靠性:使用高可靠性的模压树脂材料,确保长时间稳定运行。
    - 低损耗:拥有极低的损耗因子和失真因子,降低能量损失。
    - 易于安装:配备了模塑型金属螺纹端子,便于安装和固定。
    - 环境适应性强:宽泛的操作和存储温度范围,适用于各种极端环境条件。
    这些特性使得UHV系列电容器在高压电路设计中表现出色,尤其适用于医疗设备、工业分析仪器等领域。

    4. 应用案例和使用建议


    UHV系列超高压陶瓷电容器被广泛应用于以下场景:
    - 医疗设备:用于X射线成像和其他高电压医疗应用。
    - 工业分析仪:如用于半导体制造过程中的精密测量设备。
    - 光刻技术:在半导体生产过程中用于控制高精度曝光。
    使用建议:
    - 在运输和存储期间,避免暴露于高温、高湿度环境中。
    - 使用时避免电解液接触,防止损坏。
    - 确保设备不暴露在高辐射热源附近。
    - 操作前检查所有连接,确保稳固无误。

    5. 兼容性和支持


    UHV系列超高压陶瓷电容器与多种高压电子设备兼容,包括高压电源和激光系统。制造商提供了详尽的技术支持和售后服务,以确保客户能够高效使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储期间受潮 | 避免存放在潮湿环境中 |
    | 操作中出现过热 | 确保良好的散热措施 |
    | 电容器容量偏差大 | 检查电容器是否正确安装和接线 |
    | 电容器失效 | 检查电路设计是否合理并更换损坏部件 |

    7. 总结和推荐


    综上所述,UHV系列超高压陶瓷电容器以其卓越的性能和广泛的适用性,在高压电子设备中表现突出。对于需要高电压电源或激光系统的应用场合,UHV系列是一个值得信赖的选择。鉴于其出色的可靠性、稳定性以及全面的技术支持,我们强烈推荐此产品给需要处理高电压电路的专业工程师和技术人员。

UHV-222A参数

参数
电容值 400pF
容差 ±10%
温度系数 Z5T
额定电压 20KV
长*宽*高 23mm(长度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV-222A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-222A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-222A UHV-222A数据手册

UHV-222A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 320.0928
5+ ¥ 314.3768
10+ ¥ 314.3768
20+ ¥ 308.6609
40+ ¥ 308.6609
100+ ¥ 308.6609
500+ ¥ 308.6609
1000+ ¥ 308.6609
库存: 89
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 320.09
