B43504A9476M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 47μF 400V ±20% 1.86KΩ@ 100Hz 3000h@ 105°C 390mA@ 100Hz 卡入式安装,按扣安装,通孔安装 22mm(长度)*27mm(高度)
供应商型号: 495-4256-ND
供应商: Digi-Key
标准整包数: 1

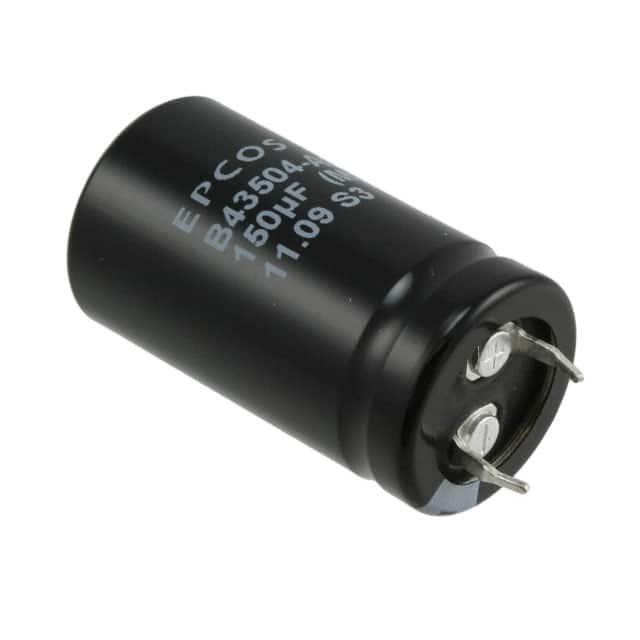

TDK 铝电解电容 B43504A9476M000

B43504A9476M000概述

    铝电解电容器:B43504系列

    产品简介


    铝电解电容器是一种广泛应用于电源转换、太阳能逆变器、不间断电源(UPS)、专业电源、医疗设备及通信设备中的电子元件。其中,B43504系列是专门为高可靠性需求设计的产品,适用于极端条件下的各种应用场景。

    技术参数


    B43504系列的技术参数如下:
    - 额定电压 VR:200至450V DC
    - 浪涌电压 VS:1.15×VR(VR≤250V DC);1.10×VR(VR≥400V DC)
    - 额定电容 CR:47至2200μF
    - 容差:±20%
    - 损耗角正切 tan δ:VR≤400V DC时 ≤0.15(20°C,120Hz);VR≥420V DC时 ≤0.20
    - 漏电流 Ileak:(5 min, 20°C)
    - 自感 ESL:约20nH
    - 使用寿命要求:
    - 105°C;VR;IAC,R > 3000小时 ∆C/C ≤ ±20% 初始值
    - 85°C;VR;IAC, max > 6500小时 tan δ ≤ 2倍初始指定限制
    - 40°C;VR;1.9×IAC,R > 200000小时 Ileak ≤ 初始指定限制

    产品特点和优势


    - 高可靠性:采用针焰测试验证,满足国际标准,确保在极端条件下正常工作。
    - 紧凑型设计:CV产品紧凑,体积小。
    - 高纹波电流能力:能承受高纹波电流,适用于需要大功率处理的应用场景。
    - 低等效串联电阻 (ESR):低ESR提高效率,减少热量产生。
    - 多规格选择:不同容量和绝缘版本可选,满足不同应用场景需求。
    - 符合RoHS标准:环保设计,符合欧盟RoHS标准。

    应用案例和使用建议


    B43504系列电容器适用于频率转换器、太阳能逆变器、不间断电源、专业电源、医疗设备及电信系统等应用场景。在设计电路时,根据具体的应用需求选择合适的电容规格,确保在极端温度和电压下能够稳定工作。建议进行详细的功能验证和寿命测试,以保证系统的长期稳定性。

    兼容性和支持


    - 兼容性:B43504系列电容器具有多种绝缘版本和终端样式,可与其他电子元件和设备轻松兼容。
    - 支持:EPCOS AG提供详尽的技术文档和支持服务,包括材料安全数据表(MSDS)和技术咨询。

    常见问题与解决方案


    - Q: 电解液接触皮肤如何处理?
    - A: 立即用流动水清洗受影响区域,如情况严重请就医。
    - Q: 如何避免吸入电解液蒸气?
    - A: 确保工作场所通风良好,避免直接接触和吸入电解液。
    - Q: 电容器使用寿命如何计算?
    - A: 参考手册中的“使用寿命”章节,通过公式计算得出。

    总结和推荐


    B43504系列铝电解电容器以其高可靠性、低ESR和紧凑设计,在工业级应用中表现出色。无论是频率转换器还是太阳能逆变器,B43504系列都能提供稳定可靠的电力解决方案。强烈推荐在需要高可靠性和高性能的应用中使用此系列电容器。

B43504A9476M000参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 1.86KΩ@ 100Hz
纹波电流 390mA@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 22mm(长度)*27mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B43504A9476M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43504A9476M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43504A9476M000 B43504A9476M000数据手册

B43504A9476M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
