B59300M1120A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 300Ω PCB安装,通孔安装
供应商型号: 495-76353-ND
供应商: Digi-Key
标准整包数: 1

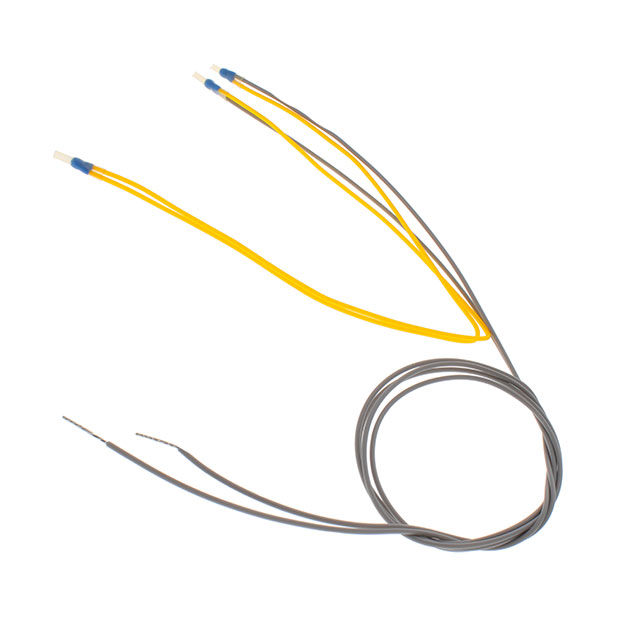

TDK PTC热敏电阻 B59300M1120A070

B59300M1120A070概述

    # 全面解析TDK B59300M系列PTC热敏电阻:电机保护三合一传感器

    产品简介


    B59300M系列PTC(Positive Temperature Coefficient)热敏电阻是专为电机保护及温度限制监控设计的电子元件。这些元件作为限温传感器,具有优异的电气和热学特性,被广泛应用于电动机绕组的过热保护及关键温度监测领域。B59300M系列采用三重传感器配置,每个传感器均配备绝缘封装的热敏电阻芯体,通过串联实现整体响应。此外,该系列产品通过UL认证并符合RoHS标准,适用于各类工业和商业应用。
    主要特点
    - 类型:PTC热敏电阻
    - 功能:电机保护与温度监控
    - 应用领域:
    - 电动机绕组的热保护
    - 温度极限监控
    - 工业自动化设备
    - 家电和消费电子

    技术参数


    以下是B59300M系列的主要技术参数,涵盖了其核心电气和热学特性。
    | 参数名称 | 范围/值 |

    | 额定电阻(RR) | ≤300 Ω |
    | 最大测量电压(Vmeas,max) | 7.5 V DC |
    | 测量电压(Vmeas) | ≤2.5 V DC |
    | 最大工作电压(Vmax) | 30 V DC |
    | 温度范围(Ta=0°C~40°C) | -25°C~+Tsense+23°C |
    | 热阈值时间(ta) | <3 秒 |
    | 绝缘测试电压 | 2.5 kV AC |
    | 工作温度范围(V≤Vmax)| -25°C~+Tsense+23°C |
    颜色编码根据DIN VDE V 0898-1-401标准,连接导线颜色如下:
    - Tsense=100°C:红色/红色
    - Tsense=110°C:棕色/棕色
    - Tsense=120°C:灰色/灰色
    - Tsense=130°C:蓝色/蓝色
    - Tsense=140°C:白色/蓝色
    - Tsense=150°C:黑色/黑色
    - Tsense=155°C:蓝色/黑色
    - Tsense=160°C:蓝色/红色
    - Tsense=180°C:白色/红色

    产品特点和优势


    B59300M系列PTC热敏电阻凭借其独特的性能和设计,在同类产品中脱颖而出。其特点和优势包括:
    - 低阻抗型和陡峭的R/T曲线:提供高灵敏度温度响应。
    - 银涂层和PTFE绝缘导线:增强电气可靠性和耐用性。
    - 快速热响应:温度阈值响应时间小于3秒。
    - 宽广的工作温度范围:适合多种复杂工况。
    - 合规性:符合RoHS标准并获得UL认证。
    这些优势使其成为电机保护领域的理想选择,尤其在可靠性要求极高的环境中表现卓越。

    应用案例和使用建议


    典型应用场景
    1. 电动机绕组保护:当电机绕组温度达到预设阈值时,B59300M传感器会触发保护机制,防止过热损害。
    2. 家电温度监控:如空调压缩机和冰箱冷凝器的温度监控。
    3. 工业设备:用于加热设备和电力传输系统的过温防护。
    使用建议
    - 在安装前,确保所有相关接触点清洁无污。
    - 安装时需施加最小10 N的力和至少50 kPa的压力以避免运行期间PTC移动。
    - 周围材料的设计应能承受PTC表面的高温(通常高达数百摄氏度)。

    兼容性和支持


    B59300M系列支持广泛的电气接口和环境条件,能够与大多数主流控制系统无缝集成。TDK提供详尽的技术支持文档,并承诺长期供应,帮助客户轻松实现产品集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度过高导致周围元件损坏 | 保持足够间距,并选用耐高温材料 |
    | 操作过程中出现短路 | 检查安装是否正确且接触良好 |
    | 信号响应延迟 | 确保接线和布线满足规范 |

    总结和推荐


    B59300M系列PTC热敏电阻以其高精度、稳定性和可靠性在工业界享有盛誉。它不仅能够满足电机保护的需求,还能够在温度监控中发挥重要作用。我们强烈推荐此系列产品给那些需要高性能温度传感器的客户,特别是在对安全性要求较高的场合。无论是在家用电器还是工业设备中,B59300M都能提供卓越的性能和持久的支持。
    综合评分:★★★★★
    推荐指数:高度推荐

B59300M1120A070参数

参数
25℃时的电阻值 300Ω
精度 -
额定功率 -
510mm(Max)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

B59300M1120A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59300M1120A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59300M1120A070 B59300M1120A070数据手册

B59300M1120A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
