NTCG163JF103FT1S

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 10KΩ ±1% 100mW ±1% 3435K 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 31M-NTCG163JF103FT1S
供应商: 云汉优选
标准整包数: 50

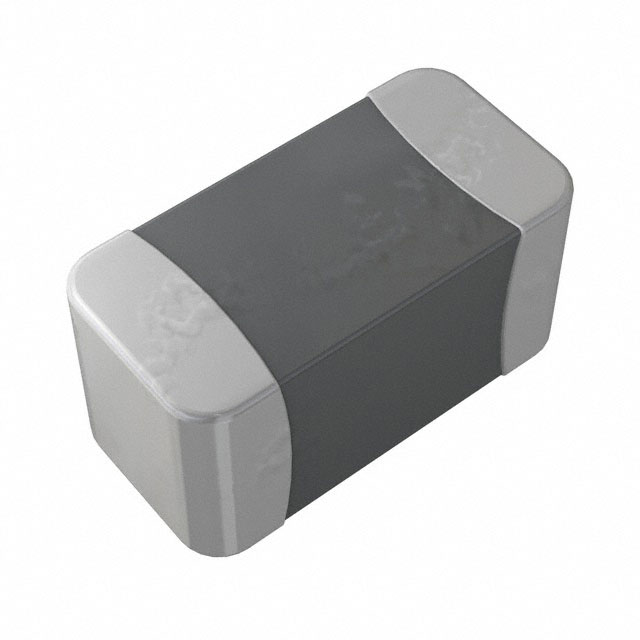

TDK NTC热敏电阻 NTCG163JF103FT1S

NTCG163JF103FT1S概述

    # TDK-EPC NTCG163JF103FT1S 温度传感芯片热敏电阻

    产品简介


    TDK-EPC Corporation推出的NTCG163JF103FT1S是一款NTC(负温度系数)热敏电阻,主要用于温度测量和控制。NTC热敏电阻是一种常见的电子元件,其阻值随温度升高而降低。该型号的产品特别适用于汽车、消费电子、医疗设备、工业控制等多个领域的温度监测和补偿应用。

    技术参数


    NTCG163JF103FT1S的各项技术规格如下:
    | 参数项 | 规格 |

    | 额定阻值(R25) | 10kΩ ± 1% |
    | B值(B25/85) | 3435K ± 1% |
    | 最大额定功率(P25) | 100mW @ 25°C in still air |
    | 工作温度范围 | -40°C to +150°C |
    NTCG163JF103FT1S的主要电气特性及热特性如下表所示:
    | 温度(℃) | 最小阻值(kΩ) | 标准阻值(kΩ) | 最大阻值(kΩ) |
    ||
    | -40.0 | 181.2 | 188.5 | 196.1 |
    | -35.0 | 139.1 | 144.3 | 149.7 |
    | ... | ... | ... | ... |
    | 145.0 | 0.332 | 0.346 | 0.362 |
    | 150.0 | 0.299 | 0.313 | 0.327 |

    产品特点和优势


    NTCG163JF103FT1S具备以下几点显著特点和优势:
    - 高精度: 具有稳定的阻值变化特性,使得温度测量结果非常准确。
    - 宽工作温度范围: 能够在-40°C到+150°C之间稳定工作,适用于各种恶劣环境。
    - 紧凑设计: 体积小巧,便于集成到多种设备中。
    - 高可靠性: 使用高品质的锰镍氧化物陶瓷材料和钯基内电极,确保长时间的使用寿命。

    应用案例和使用建议


    应用案例
    - 汽车温度监测: 在发动机和空调系统中用于温度检测和调节。
    - 家用电器: 在冰箱、烤箱等设备中用于温度监控和安全保护。
    - 医疗设备: 在恒温箱、生命体征监测设备中用于精确温度测量。
    使用建议
    - 选择合适的电路: 根据实际需求选择适当的阻值范围,以确保最佳的测量精度。
    - 避免机械损伤: 在安装过程中要小心处理,避免物理损坏。
    - 温度补偿: 在极端温度下工作时,需要进行额外的温度补偿措施,以提高精度。

    兼容性和支持


    NTCG163JF103FT1S与多种标准电路和设备具有良好的兼容性,可以轻松集成到现有的系统中。TDK-EPC提供了详尽的技术文档和支持服务,确保客户能够充分利用该产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移 | 检查焊接质量并确认温度传感器周围无过热现象。 |
    | 精度不满足预期 | 确认所选阻值与实际应用匹配,并进行必要的校准。 |
    | 设备无法正常启动 | 检查电源电压和接线是否正确连接。 |

    总结和推荐


    综上所述,NTCG163JF103FT1S凭借其高精度、宽工作温度范围、紧凑设计和高可靠性等特点,成为市场上极具竞争力的温度传感器产品。它不仅适用于多种应用场景,还能提供稳定可靠的温度测量性能。强烈推荐使用这款热敏电阻来满足您的温度监测需求。

NTCG163JF103FT1S参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 100mW
B25/100 -
B值容差 ±1%
B0/50 -
B25/50 -
B25/85 3435K
B25/75 -
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCG163JF103FT1S厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NTCG163JF103FT1S数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK NTCG163JF103FT1S NTCG163JF103FT1S数据手册

NTCG163JF103FT1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
