B57451V5103J062

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 10KΩ ±5% 210mW ±3% 3980K 3940K 4000K 0805 贴片安装 2mm*1.25mm*1.3mm
供应商型号: 3525403
供应商: 海外现货
标准整包数: 10

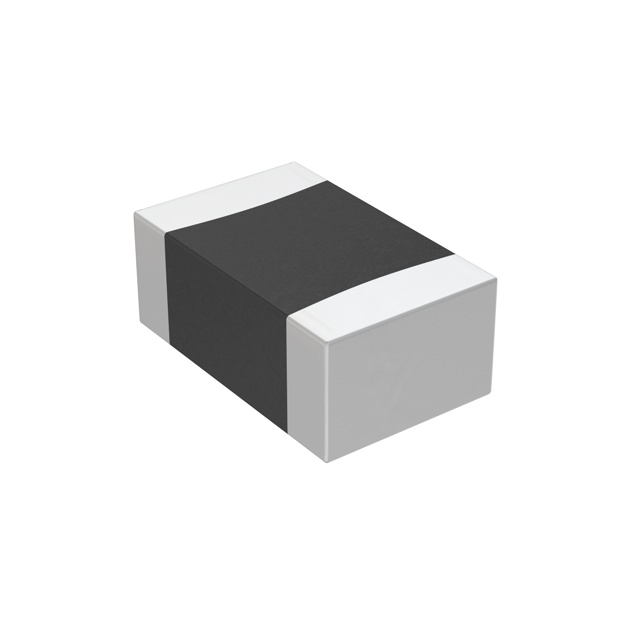

TDK NTC热敏电阻 B57451V5103J062

B57451V5103J062概述


    产品简介


    NTC热敏电阻是温度测量的重要组成部分,适用于各种汽车电路。这些传感器主要用于电池包和电池管理系统(BMS)的充电和温度控制,电子控制单元(ECU)如电机管理、空调系统、电动助力转向系统(EPS)、变速箱控制和防抱死制动系统(ABS),空调温度传感器,LED照明,DC/DC转换器、逆变器和车载充电器(OBC),以及用于保护功率模块中的半导体(如GaN/SiC)免受过热影响的热保护。

    技术参数


    - 型号: 汽车系列
    - 订购代码: B57V5
    - 适用温度范围: -40°C至150°C
    - 典型B值: B25/50为3940 K,B25/85为3980 K,B25/100为4000 K
    - 阻值变化率: ±5%
    - 最大功率: 210 mW(取决于安装情况)
    - 散热系数: 3.5 mW/K
    - 热时间常数: 约10秒
    - 热容: 约35 mJ/K
    - 重量: 约13 mg
    - 材料认证: 符合AEC-Q200标准,RoHS认证

    产品特点和优势


    - 符合AEC-Q200标准:确保在严苛环境下具有良好的可靠性。
    - 多层表面贴装NTC热敏电阻:采用镍屏障封端(AgNiSn),提供更稳定的性能。
    - 精确温度测量:可在广泛的温度范围内进行准确测量。
    - 长期稳定性:在高温高湿环境中表现出色的稳定性。
    - 机械坚固性:部分型号可选软终端,增强机械性能。
    - 环保:100%无铅,符合RoHS标准。
    - UL批准:UL认证,文件编号E69802。

    应用案例和使用建议


    - 充电和温度控制:应用于电动汽车电池包和电池管理系统中。
    - ECU:广泛应用于电机管理、空调系统等,确保电子设备正常运行。
    - 空调温度传感器:用于车内环境温度调节,提升驾乘体验。
    - LED照明:监控灯具温度,避免过热损坏。
    - 功率模块的热保护:在功率模块中保护GaN/SiC等半导体免受热损伤。
    使用建议:
    - 安装位置选择:选择合适的安装位置,确保温度传感器能够准确测量目标温度。
    - 散热设计:合理设计散热路径,确保热敏电阻的长期稳定工作。
    - 定期维护:定期检查热敏电阻的工作状态,及时发现并处理异常。

    兼容性和支持


    - 兼容性:这些NTC热敏电阻具有广泛的兼容性,可以与多种汽车电子设备无缝集成。
    - 技术支持:制造商提供全面的技术支持和维护服务,确保客户应用顺利进行。

    常见问题与解决方案


    1. 问题:热敏电阻在存储过程中受损。
    解决方案:将热敏电阻存放在原始包装内,保持存储环境温度和湿度适中,避免阳光直射和有害气体接触。

    2. 问题:焊接过程中出现开裂。
    解决方案:使用树脂型或非激活型焊剂,确保充分预热,避免快速冷却。

    总结和推荐


    这款NTC热敏电阻凭借其高精度、稳定性和可靠性,在各类汽车应用中表现出色。其广泛的应用范围和卓越的性能使其成为许多汽车制造商和电子设备供应商的理想选择。强烈推荐使用该产品以确保汽车系统的可靠性和安全性。

B57451V5103J062参数

参数
25℃时的电阻值 10KΩ
精度 ±5%
额定功率 210mW
B25/85 3980K
B值容差 ±3%
B25/100 4000K
B0/50 -
B25/75 -
B25/50 3940K
长*宽*高 2mm*1.25mm*1.3mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B57451V5103J062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57451V5103J062数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57451V5103J062 B57451V5103J062数据手册

B57451V5103J062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.7812
100+ ¥ 1.6442
500+ ¥ 1.5345
1000+ ¥ 1.5071
2000+ ¥ 1.5071
4000+ ¥ 1.4797
20000+ ¥ 1.4797
40000+ ¥ 1.4797
库存: 2947
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.81
直接购买
加入购物车
