B57234S0400M000

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 40Ω 通孔安装
供应商型号: 495-76268-ND
供应商: Digi-Key
标准整包数: 1

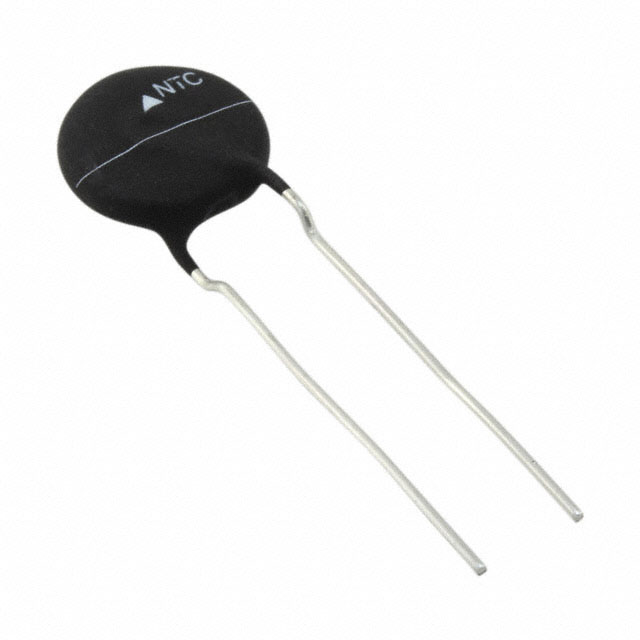

TDK PTC可复位保险丝 B57234S0400M000

B57234S0400M000概述

    电子元器件产品技术手册:NTC热敏电阻型限流器

    产品简介


    产品类型: NTC热敏电阻
    产品名称: Inrush Current Limiter(浪涌电流限制器)
    订购代码: B57234S0400M000
    制造商: EPCOS AG
    应用领域:
    - 主要用于外围通信设备中的浪涌电流限制,例如开关模式电源供应系统。

    技术参数


    - 温度范围: -55°C至+170°C
    - 电阻公差: ±20%
    - 额定温度: 25°C
    - B值公差: ±3%
    - 最大功率 (25°C时): 3.6 W
    - 散热系数: 约17 mW/K
    - 热冷却时间常数: 约90秒
    - 热容量: 约1530 mJ/K
    - 最高连续电流: 3.4 A
    - 可切换的最大电容: 在110VAC时为1600 μF,在230VAC时为400 μF
    - 封装尺寸: 长度最大15.0mm,厚度最大7.0mm,高度最大22.0mm,间距为7.5mm,重量约2.0克

    产品特点和优势


    1. 涂层保护: 黑色涂层陶瓷盘,阻燃材料(通过UL 94 V-0认证)
    2. 引脚配置: 弯曲引脚采用镀锡铜线,间距7.5mm
    3. 稳定性高: 电气特性的高稳定性
    4. 安装便利: 可按照IEC 60068-2-20标准进行焊接
    5. 安全合规: 符合欧盟RoHS指令(2002/95/EC)
    6. 兼容包装: 支持散装、带状和盘式包装

    应用案例和使用建议


    应用示例:
    - 适用于开关电源中的输入浪涌电流限制,以避免瞬间高电流对设备造成损害。
    - 用于确保符合EN 61000标准要求的电路,特别是在110VAC和230VAC条件下的应用。
    使用建议:
    - 确保在安装过程中遵循IEC标准进行焊接,防止过热损伤。
    - 使用散热良好的设计,以保持器件在高电流情况下的稳定运行。
    - 定期检查焊接点的牢固程度,确保没有松动现象。

    兼容性和支持


    - 该产品支持各种常见的电子元件包装形式,包括散装、带状和盘式包装。
    - 制造商提供详细的技术支持,包括焊接和测试指南。

    常见问题与解决方案


    1. 问题: 焊接后出现短路
    - 解决方案: 检查焊点是否清洁且无氧化物,重新焊接。

    2. 问题: 工作中出现异常温升
    - 解决方案: 检查是否安装位置正确且散热良好,调整工作环境条件。

    3. 问题: 引脚损坏
    - 解决方案: 检查包装和运输过程是否有不当处理导致机械损伤,重新包装或更换部件。

    总结和推荐


    产品优点

    总结

    :
    - 高电气特性和长期稳定性
    - 优异的温度适应性和机械强度
    - 适用于多种电子设备中的浪涌电流控制
    推荐使用:
    - 该产品在开关电源和通信设备中具有广泛的应用前景,能够有效保护电路免受瞬态电流冲击的影响,非常适合那些需要高可靠性和高性能浪涌电流管理的应用场合。

B57234S0400M000参数

参数
保持电流 -
跳闸电流 -
冷电阻 -
最大额定电流 -
最小初始态电阻值 40Ω
最大跳断后电阻值 -
跳闸时间 -
最大电压 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B57234S0400M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57234S0400M000数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B57234S0400M000 B57234S0400M000数据手册

B57234S0400M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
