首页  >  产品百科  >  B72650M0140K072

B72650M0140K072

产品分类: 压敏电阻
厂牌: TDK
产品描述: 22V 100A 1 19.8V 242V 18V 14V 400mJ 1.45nF@1kHz 3225 贴片安装 8mm*6.3mm*3.2mm
供应商型号: 871-B72650M0140K072
供应商: Mouser
标准整包数: 1

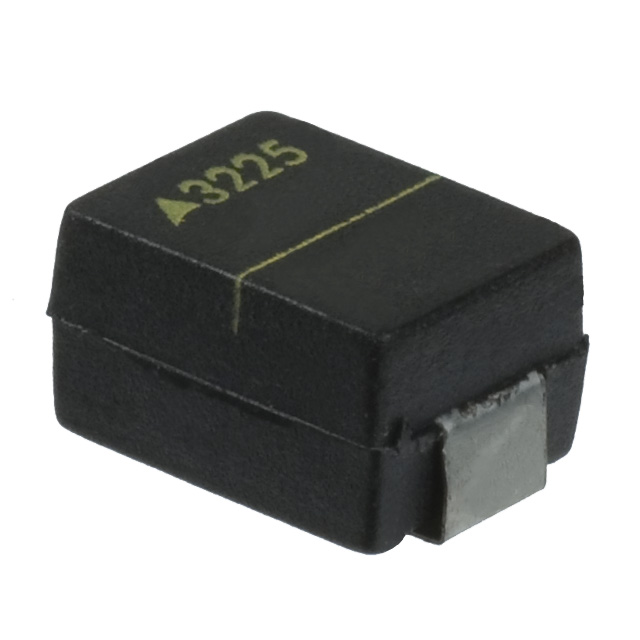

TDK 压敏电阻 B72650M0140K072

B72650M0140K072概述

    SIOV Metal Oxide Varistors: B726 Series Technical Overview

    1. 产品简介


    SIOV金属氧化物压敏电阻是一款标准系列的小型化表面贴装器件(SMD)。它们的主要功能是提供过电压保护,特别适用于各类电子电路。这些压敏电阻适用于多种场合,包括电源、通信设备、计算机接口和汽车电子系统等,为系统提供有效的电压防护。

    2. 技术参数


    以下表格列出了B726系列的部分技术参数:
    | 类型 | 订购代码 | 最大有效交流电压 (VRMS) | 最大直流电压 (VDC) | 最大浪涌电流 (8/20 µs) | 最大能量吸收 (2 ms) | 最大钳位电压 (8/20 µs) |
    ||
    | CU3225K11G2 | B72650M0110K072 | 11 | 14 | 100 | 300 | 36 |
    | CU4032K11G2 | B72660M0110K072 | 11 | 14 | 250 | 800 | 36 |
    | CU3225K14G2 | B72650M0140K072 | 14 | 18 | 100 | 400 | 43 |
    | CU4032K14G2 | B72660M0140K072 | 14 | 18 | 250 | 900 | 43 |
    其他详细参数请参阅技术手册。

    3. 产品特点和优势


    SIOV金属氧化物压敏电阻具有以下特点和优势:
    - 电气等效性: 电气特性与引线型产品相当。
    - 宽工作电压范围: 支持高达300VRMS的工作电压。
    - SMD塑料封装: 兼容表面贴装技术。
    - 环保材料: RoHS合规,适合无铅焊接。
    - 软件支持: 提供PSpice模型。

    4. 应用案例和使用建议


    - 电源设计: 用于保护电源免受雷击和浪涌。
    - 通信设备: 用于防止瞬态电压对通信线路造成损坏。
    - 计算机接口: 防止外部干扰影响数据传输。
    建议在安装时采用适当的焊接技术和预热处理,以避免温度不均匀引起的陶瓷裂缝。此外,注意保持工作环境干燥,避免潮湿环境对设备产生不良影响。

    5. 兼容性和支持


    SIOV金属氧化物压敏电阻具有广泛的兼容性,能够与多种电子产品及组件配合使用。制造商提供可靠的技术支持和售后服务,确保产品的长期稳定运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 浪涌电流异常高 | 检查电路负载,确保在额定范围内。 |
    | 工作温度超出限制 | 调整散热措施或更换更适应工作温度的型号。 |
    | 产品出现裂纹 | 检查焊接工艺,确认无应力集中现象。 |

    7. 总结和推荐


    综上所述,SIOV金属氧化物压敏电阻凭借其高可靠性、广泛的应用范围以及易于集成的特点,在现代电子设计中占有重要地位。考虑到其良好的性价比和广泛的支持网络,我们推荐将此产品纳入你的项目考虑范围。

B72650M0140K072参数

参数
压敏电压 22V
最大压敏电压 242V
最大交流电压 14V
电路数 1
最小压敏电压 19.8V
能量 400mJ
浪涌电流 100A
最大直流电压 18V
不同频率时的电容 1.45nF@1kHz
长*宽*高 8mm*6.3mm*3.2mm
通用封装 3225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B72650M0140K072厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72650M0140K072数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72650M0140K072 B72650M0140K072数据手册

B72650M0140K072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.679 ¥ 14.1876
10+ $ 0.8499 ¥ 7.1812
100+ $ 0.6314 ¥ 5.3353
250+ $ 0.5324 ¥ 4.4991
500+ $ 0.4784 ¥ 4.0428
1000+ $ 0.3856 ¥ 3.258
2000+ $ 0.3348 ¥ 2.8291
5000+ $ 0.3203 ¥ 2.7061
库存: 252
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.18
