DPX165950DT-8060C1

产品分类: RF双工器
厂牌: TDK
产品描述: 15dB 10dB 10dB 2.4GHz~2.496GHz,5.15GHz~5.95GHz 0603 贴片安装
供应商型号: 12M-DPX165950DT-8060C1
供应商: 云汉优选
标准整包数: 4000

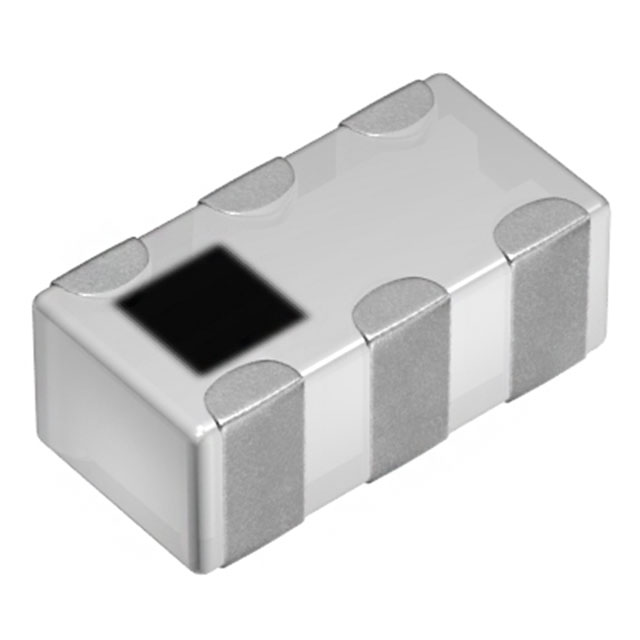

TDK RF双工器 DPX165950DT-8060C1

DPX165950DT-8060C1概述

    RF Components Multilayer Diplexer DPX165950DT-8060C1

    产品简介


    RF Components公司生产的DPX165950DT-8060C1是一款专为2400-2496MHz和5150-5950MHz频段设计的多层双工器。这种电子元器件主要用于无线通信系统,如Wi-Fi、蓝牙和一些特定的移动通信系统。它的小巧尺寸使其特别适合于紧凑型电路设计中。

    技术参数


    DPX165950DT-8060C1的关键技术参数如下:
    - 尺寸:1.6x0.8mm [EIA 0603]
    - 频率范围:低频段:2400-2496 MHz;高频段:5150-5950 MHz
    - 插入损耗:
    - 低频段:最大值为0.65 dB
    - 高频段:最大值为1.35 dB
    - 回波损耗:
    - 低频段:最小值为10 dB
    - 高频段:最小值为10 dB
    - 隔离度:无具体数值,但其数值在相关图表中显示较高
    - 阻抗:标称50Ω
    - 工作温度:-40°C至+85°C
    - 存储温度:-40°C至+85°C

    产品特点和优势


    这款多层双工器具有较高的回波损耗和较低的插入损耗,保证了信号传输的高效和稳定。它的多功能特性使其能够应用于多种无线通信系统,且能够在广泛的温度范围内保持良好的性能。这使得它在各种无线通信设备中具有很高的市场竞争力。

    应用案例和使用建议


    根据手册中提供的信息,DPX165950DT-8060C1非常适合用于要求高性能的无线通信系统中,例如需要高效信号传输的Wi-Fi接入点、路由器和各种无线传感器网络。使用建议方面,考虑到其较小的尺寸和高集成度,用户在设计电路时需注意布局合理性,确保适当的散热和信号完整性。

    兼容性和支持


    该产品符合RoHS标准,是环保型产品。厂商提供了详细的交付规格和安全使用提醒,确保用户在不同应用场景下的合理使用。此外,制造商还提供了推荐的回流焊接工艺参数,有助于提高产品的可靠性和使用寿命。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,我们总结了以下几个常见的用户疑问及其解决方法:
    - 问:如何正确安装和焊接该双工器?
    - 答:应按照推荐的回流焊接曲线进行焊接,焊接过程应控制温度不超过260°C,且焊接时间不宜过长。
    - 问:该产品的温度适应范围是多少?
    - 答:可以在-40°C至+85°C的温度范围内正常工作。
    - 问:如果在使用过程中发现插入损耗异常增大,怎么办?
    - 答:检查电路布局是否有短路或者虚焊现象,必要时更换新的双工器。

    总结和推荐


    综上所述,DPX165950DT-8060C1是一款高性能的多层双工器,适用于多种无线通信应用。其优异的技术参数、宽泛的工作温度范围以及可靠的兼容性,使其成为市场上的一款优质产品。我们强烈推荐此款双工器给寻求高效稳定无线通信解决方案的用户。
    通过上述详细说明,希望用户能更好地了解和使用这款多层双工器,充分发挥其优势,提高通信系统的整体性能。

DPX165950DT-8060C1参数

参数
带宽 2.4GHz~2.496GHz,5.15GHz~5.95GHz
最大输入功率 -
低频段回波损耗 10dB
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 15dB
最大高频衰减 -
最小高频衰减 10dB
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DPX165950DT-8060C1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DPX165950DT-8060C1数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK DPX165950DT-8060C1 DPX165950DT-8060C1数据手册

DPX165950DT-8060C1封装设计

查看详情并下载
Symbol
Footprint
3D Model
