首页  >  产品百科  >  IIM-42351

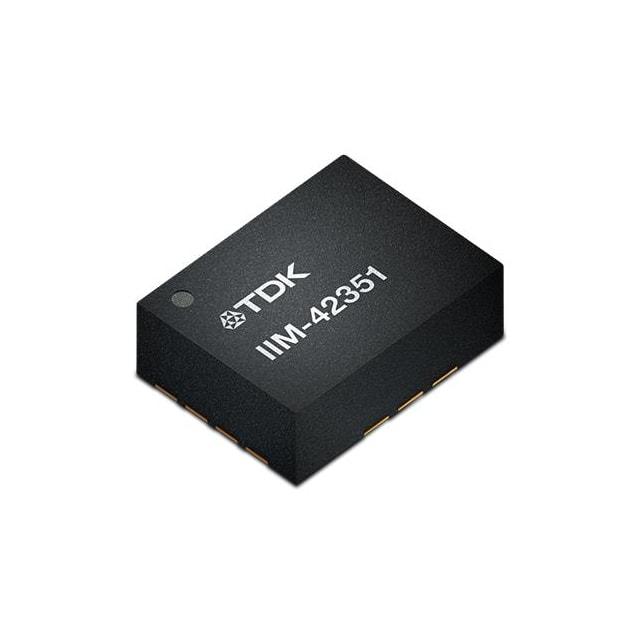

IIM-42351

产品分类: 加速度传感器
厂牌: TDK
产品描述: 6.25Hz~4KHz 16384(±2g)~2048(±16g)(LSB/g) I3C,I²C,SPI 1.71V 3.6V X轴,Y轴,Z轴 ±2g,4g,8g,16g VFLGA-14 贴片安装,黏合安装
供应商型号: A-IIM-42351
供应商: 云汉优选
标准整包数: 5000
TDK 加速度传感器 IIM-42351

IIM-42351概述

    高质量技术手册文章:IIM-42351 3轴智能工业加速度计

    产品简介


    IIM-42351是专为工业应用设计的高性能3轴加速度计,封装在小型2.5mm x 3mm x 0.91mm(14针LGA)的封装中。这款加速度计集成了多种功能,如低噪声模式、低功耗模式和数字输出温度传感器等,使其适用于广泛的工业应用场景,例如平台稳定、机器人和工业倾斜测量等。

    技术参数


    - 加速度范围: ±2g、±4g、±8g和±16g可编程选择。
    - 低噪声: 70 µg/√Hz。
    - 低功耗: 所有三轴同时提供满性能时仅需0.3 mA。
    - 输出数据率(ODR): 最高可达8 kHz。
    - 外部时钟输入: 支持精确时钟输入,频率范围为31 kHz至50 kHz,用于提高ODR精度。
    - 内部存储: 2K字节FIFO缓冲区,减少系统处理器的串行总线交通并降低功耗。
    - 接口: 支持I3CSM、I2C和SPI接口,最大速度分别为12.5 MHz、1 MHz和24 MHz。
    - 工作电压范围: VDD 和 VDDIO 均为1.71V至3.6V。
    - 工作温度范围: -40°C 至 105°C。

    产品特点和优势


    - 多功能性: 集成多种功能,如低噪声模式、低功耗模式、数字输出温度传感器等,适用广泛。
    - 精准度: 低噪声设计,适合需要高精度的应用场合。
    - 节能: 极低功耗模式下,仅为0.3 mA,适合电池供电设备。
    - 灵活的时钟选项: 支持外部时钟输入,改善了ODR精度。
    - 数据存储: 内置2K字节FIFO,显著减轻主机处理负担。

    应用案例和使用建议


    IIM-42351加速度计广泛应用于工业、消费电子和机器人等领域。例如,在平台稳定系统中,可以通过设定合适的阈值检测和响应,实现稳定的倾斜监测。具体建议如下:
    - 平台稳定: 设置合适的倾斜检测阈值,确保系统在特定角度范围内稳定运行。
    - 功率工具: 在启动或关闭过程中检测冲击加速度,保护敏感部件。
    - 机器人: 结合陀螺仪和其他传感器,通过姿态融合算法实现精准导航。

    兼容性和支持


    - 兼容接口: IIM-42351支持I3CSM、I2C和SPI接口,方便与其他控制器无缝连接。
    - 技术支持: InvenSense提供详尽的技术文档和用户指南,有助于用户快速上手和进行系统集成。

    常见问题与解决方案


    1. 如何正确配置传感器ODR?
    - 解答: 参考数据手册第5章的ODR选择部分,通过编程ACCELODR寄存器来设置ODR。
    2. 外部时钟对ODR的影响是什么?
    - 解答: 使用外部时钟源可以提高ODR精度,公式为ODR(新) = ODR(旧) (外部时钟频率/32 kHz)。
    3. 如何正确配置自测功能?
    - 解答: 在自我测试配置寄存器中启用自测功能,然后读取输出寄存器以验证自测结果。

    总结和推荐


    IIM-42351是一款高度集成、高可靠性的3轴智能工业加速度计。凭借其低噪声、低功耗和宽泛的工作温度范围,它成为工业应用的理想选择。特别是在倾斜检测、平台稳定和机器人等领域,IIM-42351能提供卓越的性能和稳定性。我们强烈推荐使用IIM-42351来提升您的项目效能和可靠性。

IIM-42351参数

参数
灵敏度 16384(±2g)~2048(±16g)(LSB/g)
典型带宽 6.25Hz~4KHz
加速度范围 ±2g,4g,8g,16g
最大工作供电电压 3.6V
最小工作供电电压 1.71V
轴类型 X轴,Y轴,Z轴
输出类型 I3C,I²C,SPI
通用封装 VFLGA-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IIM-42351厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

IIM-42351数据手册

厂牌 PDF简要描述 下载
TDK 加速度传感器 TDK IIM-42351 IIM-42351数据手册

IIM-42351封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 11.6451
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 58225.5
直接购买
加入购物车
