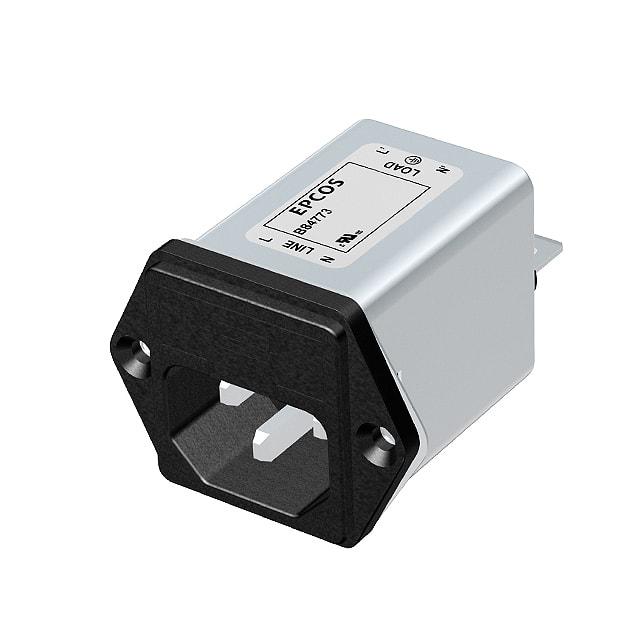

B84773M0004A000

厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84773系列, 250 V 交流/直流, 面板安装
供应商型号: BN-B84773M0004A000
供应商: 海外现货
标准整包数: 1
TDK 电源接入连接器 - 输入/输出/模块 B84773M0004A000

B84773M0004A000概述


    产品简介


    TDK Electronics的B84773系列2线滤波器主要用于交流和直流电源线上的电磁干扰(EMC)抑制。这些滤波器具有医疗版和标准版两种型号,适用于多种工业电子设备、通信系统、数据中心、测量仪器和医疗设备。B84773系列采用紧凑设计,易于安装且成本优化,使其成为市场上极具竞争力的产品。

    技术参数


    - 额定电压 (VR):250 V AC/DC (50/60 Hz)
    - 额定电流 (IR):1 A 至 10 A
    - 测试电压 (Vtest):B84773A:760 V AC,2 s (line/line),2000 V AC,2 s (lines/case)
    - 泄露电流 (lLK):VR 和 50 Hz 下为 1 µA 至 2 µA
    - 气候类别 (IEC 60068-1):25/085/21 (25 °C/+85 °C/21 天湿热试验)
    - 认证:IEC 60939, UL 1283, CSA C22.2 No. 8

    产品特点和优势


    - 安装简便:便于现场安装,节省时间和成本。
    - 紧凑设计:占用空间小,适合狭小的空间。
    - 成本优化:构造成本低,性价比高。
    - 防护等级:前面板带插头的防护等级达到IP 40。
    - 多认证:通过ENEC、UL和cUL认证,确保安全性和可靠性。

    应用案例和使用建议


    应用案例
    - 开关电源:用于电源管理系统的EMC抑制。
    - 工业电子设备:确保设备稳定运行,减少外部干扰。
    - 医疗设备:通过医疗版本的泄露电流降低,提高设备安全性。
    使用建议
    - 正确选型:根据设备的额定输入电流和电压选择合适的滤波器型号。
    - 接地要求:确保正确的接地连接,特别是对于大电流应用(大于250 A),建议设置PE连接以避免故障。
    - 电缆长度:长电机电缆可能引起寄生电流,建议根据应用的具体参数检查技术指标和电感温度。

    兼容性和支持


    B84773系列滤波器可以与各种IEC标准插头兼容。制造商提供详细的安装和操作指南,同时通过文档和技术支持帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 泄露电流过高:确保正确的接地连接并安装PE导体。
    - 输出滤波器损坏:确保电路中的高频电压不超过允许范围,并加装保护装置。
    - 电容失效:定期检查电容器的状态,并及时更换。

    总结和推荐


    TDK Electronics的B84773系列滤波器在设计和制造上具有很高的标准,通过了多项国际认证。它们不仅在安装和成本方面具有明显优势,而且在医疗和工业应用中表现出色。因此,强烈推荐这一系列滤波器用于需要高效EMC抑制的应用场合。无论是医疗设备还是工业控制系统,这些滤波器都是可靠的选择。

B84773M0004A000参数

参数
长*宽*高 46mm*44.5mm*35mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

B84773M0004A000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84773M0004A000数据手册

厂牌 PDF简要描述 下载
TDK 电源接入连接器 - 输入/输出/模块 TDK B84773M0004A000 B84773M0004A000数据手册

B84773M0004A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
