首页  >  产品百科  >  B72500T7151V060

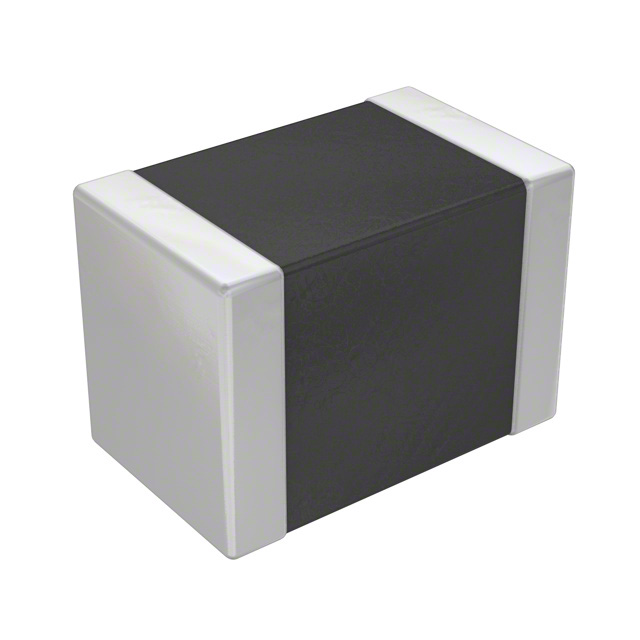

B72500T7151V060

产品分类: 压敏电阻
厂牌: TDK
产品描述: 175V 1 148.75V 20.125KV 16V 14V 3pF@1MHz 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: 871-B72500T7151V060
供应商: Mouser
标准整包数: 1
TDK 压敏电阻 B72500T7151V060

B72500T7151V060概述

    CTVS Ceramic Transient Voltage Suppressors (MLVs)

    1. 产品简介


    CTVS 是由TDK Electronics AG生产的陶瓷瞬态电压抑制器(Ceramic Transient Voltage Suppressor),是一种多层压敏电阻(Multilayer Varistors,MLVs)。该系列产品采用单芯片镍屏障终端(AgNiSn)设计,具备可靠的静电放电保护能力,适用于移动电话及其附件、数据总线应用、控制电子设备、LED照明及医疗设备等多种场合。同时,它还提供浪涌电流保护功能,广泛应用于智能仪表、测量设备、安全系统等领域。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 最大RMS额定电压 (VRMS) | 4 ... 130 V |
    | 最大直流额定电压 (VDC) | 5.5 ... 170 V |
    | 最大浪涌电流 (8/20 μs) | 2 ... 1200 A |
    | 最大能量吸收 (2 ms) | 7.5 ... 12000 mJ |
    | 最大功耗 (Pdiss) | 3 ... 20 mW |
    | 最大钳位电压 (Vclamp) | 17 ... 340 V |
    | 响应时间 (tresp) | < 0.5 ns |
    不同型号的具体参数如下表所示:
    | 型号 | VRMS,max | VDC,max | Isurge,max | Wmax | Pdiss,max | Top,max |
    ||
    | CT0201S4AHSG | 4 V | 5.5 V | - | - | - | +85°C |
    | CT0402L4G | 4 V | 5.5 V | 20 A | 30 mJ| 3 mW | +85°C |
    | CT0402M4G | 4 V | 5.5 V | 20 A | 7.5 mJ| 3 mW | +85°C |
    | CT0603M4G | 4 V | 5.5 V | 30 A | 100 mJ| 3 mW | +125°C |

    3. 产品特点和优势


    CTVS 陶瓷瞬态电压抑制器具有以下显著特点和优势:
    - 可靠性的静电放电保护:最高可达8 kV接触放电和15 kV空气放电,符合IEC 61000-4-2标准。
    - 强大的浪涌电流保护能力:最高可承受1200 A的浪涌电流。
    - 双向保护:适用于各种电路需求。
    - 长期ESD稳定性:提供持久可靠的保护。
    - 环保设计:符合RoHS标准,无铅。
    - PSpice仿真模型:方便用户进行模拟测试和设计。

    4. 应用案例和使用建议


    CTVS 陶瓷瞬态电压抑制器的应用场景广泛,主要包括:
    - 移动电话及其附件:有效保护敏感的电子元件免受静电放电损害。
    - 数据总线应用:提供高可靠性保护,确保数据传输的安全稳定。
    - 控制电子设备:如医疗设备中的关键部件,保证设备正常运行。
    - 智能仪表和测量设备:提高系统的整体防护水平。
    - 安全系统:如火灾报警系统,保证在关键时刻的可靠工作。
    使用建议:
    - 在选择具体型号时,根据应用场合和要求,优先考虑额定电压和最大浪涌电流。
    - 安装时应遵循推荐的焊盘布局,以确保良好的电气连接和散热性能。

    5. 兼容性和支持


    - 兼容性:CTVS 系列产品可以与其他相关电子元件和设备配合使用,确保系统的一致性和兼容性。
    - 支持和维护:TDK Electronics AG提供全面的技术支持和服务,包括安装指导、维护保养等。

    6. 常见问题与解决方案


    1. Q: 如何判断CTVS产品是否正确安装?
    - A: 使用万用表检查焊接点的电阻和电压值,确保没有短路或断路情况。

    2. Q: 当遇到过电压时,CTVS产品是否会失效?
    - A: 如果超过额定值,CTVS可能会发生失效,但可以通过合理的设计避免过电压的情况。

    7. 总结和推荐


    综上所述,CTVS 陶瓷瞬态电压抑制器以其可靠的性能、丰富的应用场景和广泛的支持服务,在众多电子元器件中脱颖而出。其出色的静电放电保护能力和浪涌电流吸收能力使其成为多种设备的首选。无论是移动通信、工业控制还是医疗设备,CTVS都能提供全面而有效的保护。
    结论:强烈推荐使用CTVS系列陶瓷瞬态电压抑制器,以满足您在电子设备防护方面的需求。

B72500T7151V060参数

参数
压敏电压 175V
能量 -
最大交流电压 14V
最大直流电压 16V
最大压敏电压 20.125KV
最小压敏电压 148.75V
浪涌电流 -
不同频率时的电容 3pF@1MHz
电路数 1
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B72500T7151V060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72500T7151V060数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72500T7151V060 B72500T7151V060数据手册

B72500T7151V060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.2622 ¥ 2.2156
100+ $ 0.1967 ¥ 1.6617
250+ $ 0.1573 ¥ 1.3292
500+ $ 0.1375 ¥ 1.1619
1000+ $ 0.1188 ¥ 1.0039
2500+ $ 0.0853 ¥ 0.721
4000+ $ 0.0767 ¥ 0.6479
8000+ $ 0.0724 ¥ 0.6114
库存: 2365
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
直接购买
加入购物车
