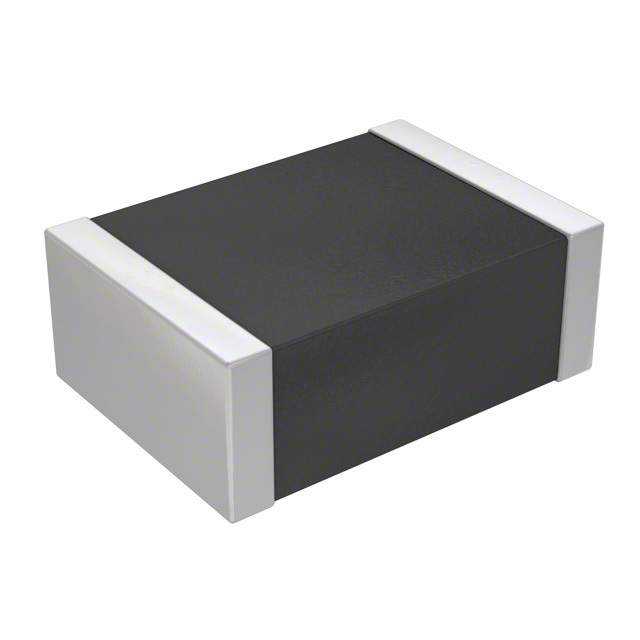

B72580V1140S262

产品分类: 压敏电阻
厂牌: TDK
产品描述: 22V 800A 1 27V 16V 14V 2.4J 7nF@1kHz 1812 贴片安装 4.5mm*3.2mm*2.5mm
供应商型号: B72580V1140S262-ND
供应商: Digi-Key
标准整包数: 1
TDK 压敏电阻 B72580V1140S262

B72580V1140S262概述

    陶瓷瞬态电压抑制器(TVS)——多层片式瞬态电压抑制器

    产品简介


    本产品是一款专为汽车应用设计的表面贴装多层瞬态电压抑制器(MLV)。它主要用于保护汽车电子系统中的敏感电路免受瞬态过电压的影响,适用于发动机管理、气囊控制单元、电液制动、防抱死刹车系统(ABS/ESP)、天窗等关键部件。

    技术参数


    以下是一些关键的技术规格和性能参数:
    - 最大额定交流电压:VRMS,max = 14 ... 30 V
    - 最大直流操作电压:VDC,max = 16 ... 38 V
    - 最大浪涌电流:Isurge,max (8/20 μs) = 5 ... 1200 A
    - 最大负载跳变能量:WLD (10 脉冲) = 1 ... 25 J
    - 最大跳变启动电压(5分钟):Vjump = 24.5 ... 45 V
    - 最大钳位电压(8/20 μs):Vclamp,max = 40 ... 120 V
    不同型号的具体参数请参考表格中的详细数据。这些型号包括不同的额定电压范围、尺寸和温度适应能力,以满足不同的应用需求。

    产品特点和优势


    本产品具有以下独特功能和优势:
    - 静电放电(ESD)保护:高达 25 kV,符合 ISO 10605 级别 IV 和 IEC 61000-4-2 级别 4 的标准。
    - 高能量吸收能力:能够有效吸收各种瞬态过电压。
    - 低泄漏电流:保证长期稳定运行。
    - 高温度版本:可在 -55°C 到 +150°C 的宽温范围内稳定工作。
    - 无温度降额:直到 125°C 都不需要进行温度降额。
    - 无铅焊接兼容性:适合回流焊和波峰焊工艺。
    - 符合 RoHS 标准:环保设计。
    - 仿真模型可用:提供 PSpice 仿真模型,方便设计验证。

    应用案例和使用建议


    本产品广泛应用于汽车电子系统的瞬态过电压保护,如发动机管理、气囊控制系统、电液制动系统等。此外,它们还用于负载跳变保护和启动保护。
    使用建议:
    - 在选择合适型号时,应根据具体应用需求考虑额定电压、浪涌电流和工作温度范围。
    - 注意正确的安装和焊接方法,确保良好的电气连接和机械稳定性。
    - 可通过详细的 V/I 特性曲线来优化电路设计,提高系统可靠性。

    兼容性和支持


    产品与其他常见的电子元器件和设备具有良好的兼容性。厂商提供了详细的技术文档和支持服务,包括 PSpice 仿真模型,便于用户进行设计验证。如需进一步的支持,可以联系当地的 EPCOS 销售办事处。

    常见问题与解决方案


    - 问题:无法达到预期的保护效果
    - 解决方案:检查所选型号是否符合应用要求,必要时咨询技术支持。

    - 问题:产品出现故障
    - 解决方案:检查电路设计和焊接工艺是否正确,如有需要,联系售后支持获取进一步帮助。

    总结和推荐


    总体来说,这款陶瓷瞬态电压抑制器(TVS)是一款高效可靠的电子元件,适用于多种汽车电子应用。它的高能量吸收能力和出色的温度稳定性使其成为保护汽车电子系统免受瞬态过电压的理想选择。推荐在需要可靠过电压保护的场合使用。
    以上是对 EPCOS 陶瓷瞬态电压抑制器(TVS)的详细介绍。希望这些信息能帮助您更好地了解和选择适合您应用的产品。

B72580V1140S262参数

参数
压敏电压 22V
能量 2.4J
最大交流电压 14V
浪涌电流 800A
不同频率时的电容 7nF@1kHz
最小压敏电压 -
最大直流电压 16V
电路数 1
最大压敏电压 27V
长*宽*高 4.5mm*3.2mm*2.5mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B72580V1140S262厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72580V1140S262数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72580V1140S262 B72580V1140S262数据手册

B72580V1140S262封装设计

查看详情并下载
Symbol
Footprint
3D Model
