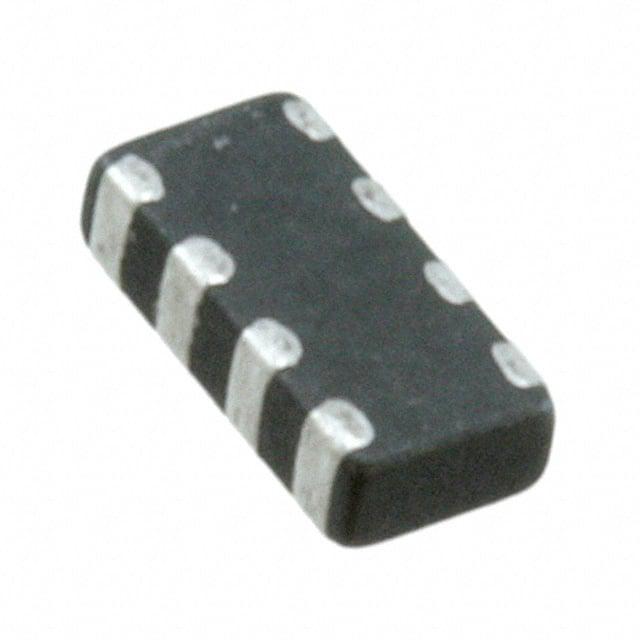

B72724D0160H062

产品分类: 压敏电阻
厂牌: TDK
产品描述: 4 80V 16V 5pF@1MHz 0612 贴片安装 3.4mm*1.75mm*900μm
供应商型号: 495-3422-2-ND
供应商: Digi-Key
标准整包数: 3000
TDK 压敏电阻 B72724D0160H062

B72724D0160H062概述

    CeraDiodes High-Speed Series

    1. 产品简介


    产品类型:CeraDiodes 是一种用于高速数据传输和信号保护的电子元器件。它广泛应用于多种设备中,以保护敏感电路免受静电放电(ESD)的影响。
    主要功能:
    - 高速数据线保护
    - 静电放电保护
    - 极低的电容值(0.6 至 10 pF)
    - 快速响应时间(<0.5 ns)
    应用领域:
    - 接口、数据线(如 USB、IEEE 1394、以太网、并行端口、SATA、DisplayPort 等)
    - 音频线路(数字)、视频线路(模拟)
    - 消费电子产品(电视、DVD 播放器/记录器、机顶盒、游戏机、MP3 播放器、数码相机等)
    - EDP 产品(台式电脑、笔记本电脑、显示器、PDA、打印机、内存卡、控制单元、耳机、扬声器、硬盘驱动器、光驱等)
    - 工业应用
    - 移动电话应用

    2. 技术参数


    | 参数 | 值 |

    | 最大直流工作电压 VDC,max | 5.5 ... 30 V |
    | 典型电容 Ctyp | 0.6 ... 10 pF |
    | 空气放电 ESD 能力 VESD,air | 15 kV |
    | 接触放电 ESD 能力 VESD,contact | 8 kV |
    | 泄漏电流 (Vleak = 5.6 V) Ileak | 1 µA |
    | 工作温度 Top | -40/+85 °C |
    | 存储温度 LCT/UCT | -40/+125 °C |

    3. 产品特点和优势


    - 极低电容值:典型值为 0.6 至 10 pF,适合高速数据传输。
    - 双向 ESD 保护:在单个组件中提供双向 ESD 保护,有效抵御高达 15 kV 的空气放电和 8 kV 的接触放电。
    - 快速响应时间:响应时间小于 0.5 ns,确保信号的高完整性。
    - 低寄生电感:低寄生电感保证信号的稳定传输。
    - 低温漂移:在最高工作温度 85°C 下性能稳定。
    - 无铅镍屏障终端:适用于无铅焊接,环保且符合 RoHS 标准。

    4. 应用案例和使用建议


    应用案例:
    - 在音频和视频信号处理中作为保护元件。
    - 在工业控制系统中保护数据传输线路免受 ESD 干扰。
    使用建议:
    - 优先选择双终端同时进入焊炉的方式进行焊接,以确保焊接质量。
    - 使用带有轻微激活功能的助焊剂,避免酸性助焊剂对元器件的损害。
    - 避免长时间加热或过高温度,防止外电极被腐蚀。
    - 使用后立即清洁焊液残留物,以防产生腐蚀效应。

    5. 兼容性和支持


    CeraDiodes 高速系列的型号能够与不同类型的电路板和其他电子元件兼容,具体请参考产品手册。制造商提供了详细的技术支持和维护信息,包括焊接指南和常见问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致损坏 | 控制焊接温度在推荐范围内,避免长时间高温操作。 |
    | 焊接后出现冷焊 | 确保足够的助焊剂量,检查焊接工艺是否正确。 |
    | 信号传输不稳定 | 检查电容值是否在额定范围内,确认连接无误。 |

    7. 总结和推荐


    综上所述,CeraDiodes 高速系列具备优秀的电容值、快速响应时间和出色的 ESD 保护性能,使其成为高速数据传输和信号保护的理想选择。适用于各种高速接口和需要 ESD 保护的应用场景。对于追求高性能和可靠性的设计项目,我们强烈推荐使用这一系列的产品。

B72724D0160H062参数

参数
压敏电压 -
能量 -
最大直流电压 16V
最小压敏电压 80V
不同频率时的电容 5pF@1MHz
浪涌电流 -
最大交流电压 -
电路数 4
最大压敏电压 -
长*宽*高 3.4mm*1.75mm*900μm
通用封装 0612
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B72724D0160H062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72724D0160H062数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72724D0160H062 B72724D0160H062数据手册

B72724D0160H062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2084 ¥ 1.7443
6000+ $ 0.191 ¥ 1.5986
9000+ $ 0.1873 ¥ 1.5677
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 5232.9
